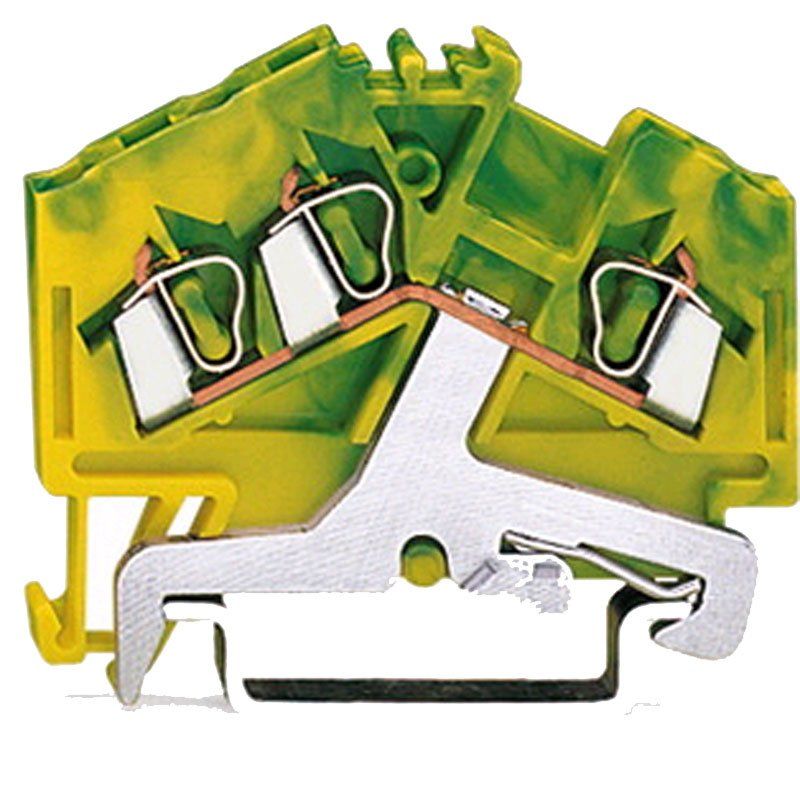

Der Schutzleiter ist die wichtigste Lebensversicherung jeder elektrischen Anlage – entsprechend hoch sind die Ansprüche an seine Klemmstelle. Die Wago 3-Leiter-Schutzleiterklemme 280-637 (1 Stück) nimmt drei Schutzleiter auf einem gemeinsamen Potential auf und bringt sie in der unverwechselbaren Kennfarbe grün-gelb auf die DIN-35-Tragschiene. Damit ist sie die logische Ergänzung zu den Durchgangsklemmen der WAGO-Serie 280 und ein Standardartikel für Elektrohandwerk, Schaltanlagenbau und Instandhaltung.
Schutzleiterklemme nach IEC/EN 60947-7-2: Funktion und Aufbau
Anders als eine gewöhnliche Durchgangsklemme ist eine Schutzleiterklemme nach IEC/EN 60947-7-2 dafür konzipiert, die angeschlossenen Leiter elektrisch und mechanisch mit der Tragschiene zu verbinden. Die metallische Schiene wird so selbst Teil des Schutzleitersystems, sofern sie fachgerecht geerdet ist. Beim Aufrasten stellt die Klemme den Kontakt zur Schiene her; mehrere Schutzleiterklemmen auf derselben Schiene teilen sich damit ein gemeinsames Potential. Die drei Klemmstellen arbeiten mit der bewährten Käfigklemme CAGE CLAMP: Leiter auf 8 bis 9 mm abisolieren, Klemmstelle mit dem Betätigungswerkzeug öffnen, Leiter einführen und loslassen. Die Feder hält ihn anschließend dauerhaft und erschütterungssicher fest.
Abgewinkelte Bauform und Maße für kompakte Verteilungen
Die abgewinkelte Bauform mit Frontverdrahtung führt die Leiter schräg von vorn an die Klemmstellen heran. Das erleichtert das Einführen und das spätere Prüfen, gerade wenn der Verdrahtungskanal dicht belegt ist. Mit 5 mm Breite, 36,5 mm Höhe und 50,5 mm Tiefe fügt sich die Klemme im einheitlichen 5-mm-Raster in eine Reihe aus Klemmen der Serie 280 ein. Das Gehäuse besteht aus Polyamid 66 (PA 66), einem bewährten, formstabilen Isolierwerkstoff; die Brandlast liegt bei 0,109 MJ je Klemme, das Gewicht bei 11,13 g. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-2, der Norm für Schutzleiter-Reihenklemmen.
Einsatz in Gewerbe, Objekt und im eigenen Haus
In Industrie und Logistik sichert die 280-637 die Erdung von Steuerungen, Förderanlagen und Hallenbeleuchtung; Hausverwaltungen und Facility Management setzen sie bei der Modernisierung von Unterverteilungen in Wohnanlagen ein, Kommunen in Schul- und Verwaltungsgebäuden. Auch in Kfz-Werkstätten, Hotels und Gastronomiebetrieben sorgt sie für eine eindeutig gekennzeichnete Schutzleiterführung. Die gleiche Profi-Qualität kommt Ihrem Zuhause zugute: in der Unterverteilung im Keller, in einem Kleinverteiler in der Garage, beim Stromanschluss für die Werkstatt, im Schaltkasten für Beleuchtung und Pumpe im Garten oder bei der Elektrik im Wintergarten. Bitte beachten Sie: Schutzleiterverbindungen sind sicherheitsrelevant – Montage und Prüfung gehören ausschließlich in die Hände einer Elektrofachkraft, und zwar im spannungsfreien Zustand.
Warum Profis zur grün-gelben 280-637 greifen
- Eindeutige Kennzeichnung: Die normgerechte Kennfarbe grün-gelb macht den Schutzleiter auf einen Blick erkennbar und beugt Verwechslungen bei Erweiterung und Service vor.
- Drei Anschlüsse auf 5 mm: Mehrere Schutzleiter verschiedener Abgänge lassen sich an einer einzigen, schmalen Klemme zusammenführen, das spart Platz und zusätzliche Klemmen.
- Direkter Kontakt zur Tragschiene: Als Schutzleiterklemme nach IEC/EN 60947-7-2 bindet sie die angeschlossenen Leiter beim Aufrasten an die geerdete DIN-35-Schiene an.
- Wartungsarme Federklemmtechnik: CAGE CLAMP hält jeden Leiter mit konstanter Kraft – ideal für Anlagen im Dauerbetrieb, bei denen Nachziehrunden teuer und aufwendig wären.
- Systemgleich mit der Serie 280: Gleiches 5-mm-Raster und dieselbe Abisolierlänge von 8 bis 9 mm wie die Durchgangsklemme 280-601 – beide Klemmtypen lassen sich ohne Umdenken in einer Leiste kombinieren.
Praxis-Tipp für die Bestellung: Planen Sie pro Klemmleiste ausreichend Schutzleiterklemmen ein, damit jeder abgehende Stromkreis seinen eigenen Schutzleiteranschluss erhält. Da die Klemme einzeln geliefert wird, kalkulieren Sie Großprojekte ebenso exakt wie die Nachrüstung einer einzelnen Unterverteilung im Hobbyraum oder Hausflur – und haben für spätere Erweiterungen stets einige Reserveklemmen griffbereit.
