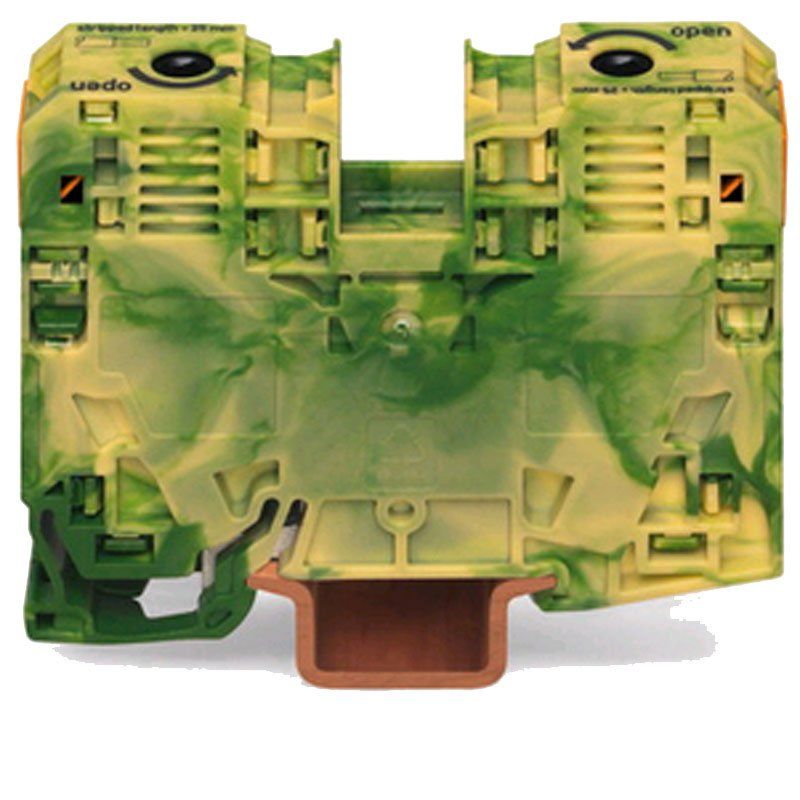

Wer in Schaltschrank oder Unterverteilung sauber erden will, braucht eine Klemme, die Montage und spätere Prüfung nicht unnötig verkompliziert. Die Wago 35mm², Feder, gn-ge 285-137 (1 Stück) ist eine grün-gelbe Schutzleiter-Reihenklemme der Serie 285 mit CAGE-CLAMP-Federkraftanschluss für die Tragschiene. Elektrohandwerk, Facility Management und Industrie setzen solche Klemmen ein, wo große Querschnitte zuverlässig zusammengeführt werden. Dieselbe Profi-Qualität schafft auch im eigenen Keller, in der Garage oder im Hausflur eine saubere Erdungsebene.
Schutzleiterklemme für 35 mm² mit Federkraftanschluss
Die Klemme gehört zur Serie 285 und arbeitet mit einem Gehäuse aus Polyamid 66 in Grün-Gelb, der international bekannten Kennfarbe für Schutzleiter. Sie führt ein einzelnes Potential und ist nach IEC/EN 60947-7-2 bemessen, der Norm für Schutzleiter-Reihenklemmen. Für Planer bedeutet das: Die Klemme lässt sich in Stromlaufplänen und Verteilerdokumentation eindeutig als PE-Punkt einordnen, Prüfer erkennen sie auf einen Blick. Wichtig bei der Bestellung: Es handelt sich um eine einzelne Klemme (1 Stück), Sie kalkulieren die Anzahl also passend zu Ihren Abgängen.
CAGE CLAMP: 25 mm Abisolierlänge und seitliche Verdrahtung
Der Leiter wird in der CAGE CLAMP durch Federkraft gehalten, nicht durch eine Schraube, die nachgezogen werden muss. Die vorgesehene Abisolierlänge beträgt 25 mm (0,98 in), die Verdrahtung erfolgt seitlich in horizontaler Bauform. Das erleichtert das Arbeiten im engen Schaltschrank, weil der Leiter ohne Verrenkungen von der Seite eingeführt wird. Gerade bei großen Querschnitten wie hier mit 35 mm² zählt ein sauberer, reproduzierbarer Anschluss: Abisolieren nach Maß, einführen, kontrollieren. In Serienfertigung und Schaltanlagenbau spart das Zeit, bei Revisionen lässt sich jeder Anschluss rasch nachvollziehen.
Kompakte Maße und Montage auf Tragschiene DIN 35 x 15
Mit 16 mm Breite, 63 mm Höhe und 86 mm Tiefe baut die Klemme kompakt und belegt wenig Platz auf der Schiene. Das Gewicht liegt bei rund 108 g, die Brandlast bei 1,209 MJ, ein Wert, den Brandschutzplaner bei der Bewertung von Verteilern heranziehen. Montiert wird ausschließlich auf der Tragschiene DIN 35 x 15 mit 2,3 mm Materialstärke; andere Schienenprofile sind laut Herstellerhinweis nicht vorgesehen. Prüfen Sie vor dem Einkauf deshalb kurz, ob Ihre Verteilung genau dieses Profil verwendet.
Profi-Erdung auch für Ihr Zuhause: Keller, Garage, Hausflur
Privathaushalte profitieren von denselben Eigenschaften wie Gewerbekunden. Wer im Keller eine Unterverteilung aufbaut, in der Garage eine Wallbox-Zuleitung vorbereitet oder in der Werkstatt und im Hobbykeller einen eigenen Stromkreis für Maschinen einrichtet, schafft mit einer eindeutig gekennzeichneten Schutzleiterklemme Übersicht und erleichtert jede spätere Erweiterung. Auch die Hausverwaltung oder der Hausmeisterdienst findet im Hausflur-Verteiler schneller, was wohin gehört. Bitte beachten Sie: Arbeiten an elektrischen Anlagen gehören in die Hand einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand.
Fünf Gründe für die Klemme 285-137 im Projekt
- Eindeutige PE-Kennzeichnung: Die grün-gelbe Gehäusefarbe macht den Schutzleiterpunkt in Verteiler und Dokumentation sofort erkennbar.
- Federkraft statt Schraube: Der CAGE-CLAMP-Anschluss hält den Leiter per Feder und kommt ohne Nachziehen aus.
- Platzsparende Bauform: Mit 16 mm Breite bleibt auf der Tragschiene mehr Raum für weitere Reihenklemmen.
- Klare Abisolierlänge: 25 mm Abisolierlänge sorgen für reproduzierbare Anschlüsse bei großen Querschnitten.
- Bewährter Isolierstoff: Polyamid 66 bildet das Gehäuse; die Brandlast von 1,209 MJ ist für die Brandschutzbewertung dokumentiert.
Für Schaltschrankbauer, Instandhaltung und Betriebe mit regelmäßigem Bedarf lohnt es sich, Stückzahlen früh festzulegen, damit alle Klemmen eines Projekts aus derselben Serie stammen. Da jede Klemme einzeln geliefert wird, bleibt die Planung flexibel, vom Ersatzteil für die Wartung bis zur kompletten Erdungsreihe in der Verteilung Ihres Hobbyraums.
