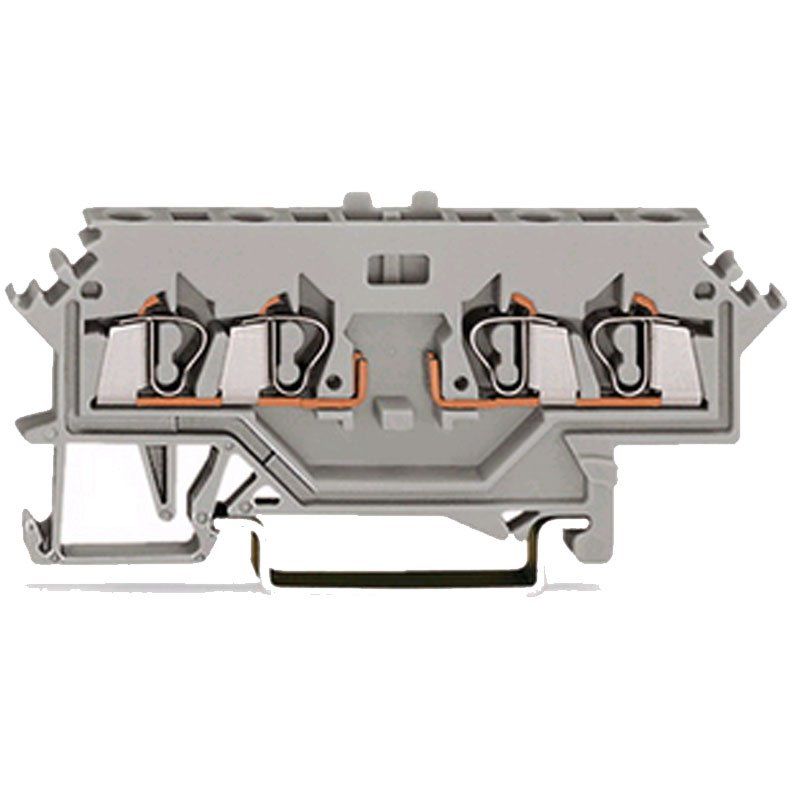

Für Schaltanlagenbauer, Elektroinstallateure und Instandhaltungsteams, die auf schmaler Tragschiene möglichst viele Anschlüsse unterbringen müssen, ist die Wago 4-Leiter-Basisklemme 280-606 (1 Stück) eine durchdachte Lösung. Die graue Reihenklemme der Serie 280 bietet vier Leiteranschlüsse in CAGE CLAMP-Technik bei insgesamt zwei Potentialen und baut dabei nur 5 mm breit. Bemessen ist sie für einen Nennstrom von 10 A und eine Bemessungsspannung von 400 V, die Bemessungsdaten richten sich nach IEC/EN 60947-7-1. Damit eignet sie sich für Steuerstromkreise, Beleuchtungsverteilungen und Signalwege in Industrie, Logistik, Gebäudetechnik und Kommunen.
CAGE CLAMP-Anschluss: sicher klemmen mit 8–9 mm Abisolierlänge
Herzstück der Klemme ist die bewährte CAGE CLAMP-Federkraftklemme von WAGO. Sie presst den Leiter mit gleichbleibender Kraft an die Stromschiene, sodass die Kontaktqualität nicht vom Anzugsmoment eines Schraubendrehers abhängt. Für eine zuverlässige Verbindung sieht das Datenblatt eine Abisolierlänge von 8 bis 9 mm (0,31 bis 0,35 in) vor – zu kurz abisolierte Leiter klemmen auf der Isolierung, zu lang abisolierte lassen blankes Kupfer frei. Die Frontverdrahtung in horizontaler Bauform erlaubt das Anschließen direkt von vorn, was in eng bestückten Schaltschränken, Unterverteilungen und Maschinensteuerungen viel Zeit spart. Ein Nachziehen bei wiederkehrenden Prüfungen entfällt, was gerade für Facility Management und Hausverwaltungen mit vielen Liegenschaften die Wartungskosten spürbar senkt.
Schmale 5 mm, robuste 6 kV: Isolation und Sicherheit im Verteilerbau
Mit 5 mm Breite, 28 mm Höhe und 73 mm Tiefe ist die Klemme kompakt genug, um auch in dicht belegten Verteilungen Reserveplätze zu schaffen. Das Isoliergehäuse besteht aus Polyamid 66 (PA 66), einem technischen Kunststoff, der in der Elektrotechnik wegen seiner Formstabilität und Isolationseigenschaften geschätzt wird. Die Bemessungsstoßspannung von 6 kV und die Auslegung für Verschmutzungsgrad 3 zeigen, dass die Klemme auch in rauerer Umgebung wie Produktionshallen, Lagerhallen, Kfz-Werkstätten oder technischen Betriebsräumen ihre Isolationsreserven behält. Für Brandschutzbetrachtungen weist das Datenblatt eine Brandlast von 0,139 MJ pro Klemme aus.
Profi-Klemmtechnik für das eigene Zuhause
Auch im Privathaus wachsen die Anforderungen an die Elektroverteilung: Steuer- und Lichtstromkreise in Garage und Keller, Smart-Home-Aktoren auf der Hutschiene, eine separate Unterverteilung für Werkstatt und Hobbyraum oder die Gartenbeleuchtung für Terrasse und Garten. Die 280-606 bringt hier dieselbe Verbindungsqualität ins Haus, die sich in Industrieanlagen täglich bewährt. Beachten Sie jedoch: Die Montage in Verteilungen ist eine Aufgabe für die Elektrofachkraft. Gearbeitet wird ausschließlich im spannungsfreien Zustand – Anlage freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Prüfen Sie außerdem, ob die Absicherung der Stromkreise zum Nennstrom von 10 A passt; für höher abgesicherte Leitungen ist eine entsprechend dimensionierte Klemme zu wählen.
- Platzsparend auf 5 mm: Vier Anschlüsse und zwei Potentiale auf minimaler Breite schaffen Reserve für spätere Erweiterungen auf der Tragschiene DIN 35.
- Zügig verdrahtet: CAGE CLAMP und Frontverdrahtung verkürzen die Montagezeit pro Klemmstelle, besonders bei Serienverdrahtungen im Schaltanlagenbau.
- Wartungsfrei im Dauerbetrieb: Die Federkraft hält den Kontakt konstant, sodass das bei Schraubklemmen übliche Nachziehen entfällt.
- Isolationsreserve für raue Umgebungen: 6 kV Bemessungsstoßspannung und Verschmutzungsgrad 3 sorgen für Sicherheit in Industrie, Logistik und Werkstatt.
- Planbare Brandlast: Mit dokumentierten 0,139 MJ pro Klemme lassen sich Brandlastberechnungen für Schaltschränke und Technikräume sauber führen.
Einzelstück oder Projektmenge: flexibel nachbestellen
Leuchtmittelmarkt liefert die Klemme als Einzelstück. So bestellen Elektrobetriebe exakt die Menge, die für eine Reparatur, eine Nachrüstung oder ein komplettes Schaltschrankprojekt benötigt wird, und Privatkunden erhalten genau die wenigen Klemmen für ihren Keller- oder Garagenverteiler. Planen Sie bei neuen Klemmleisten außerdem das passende Systemzubehör der Serie 280 wie Abschlussplatten, Endklammern und Beschriftung ein.
