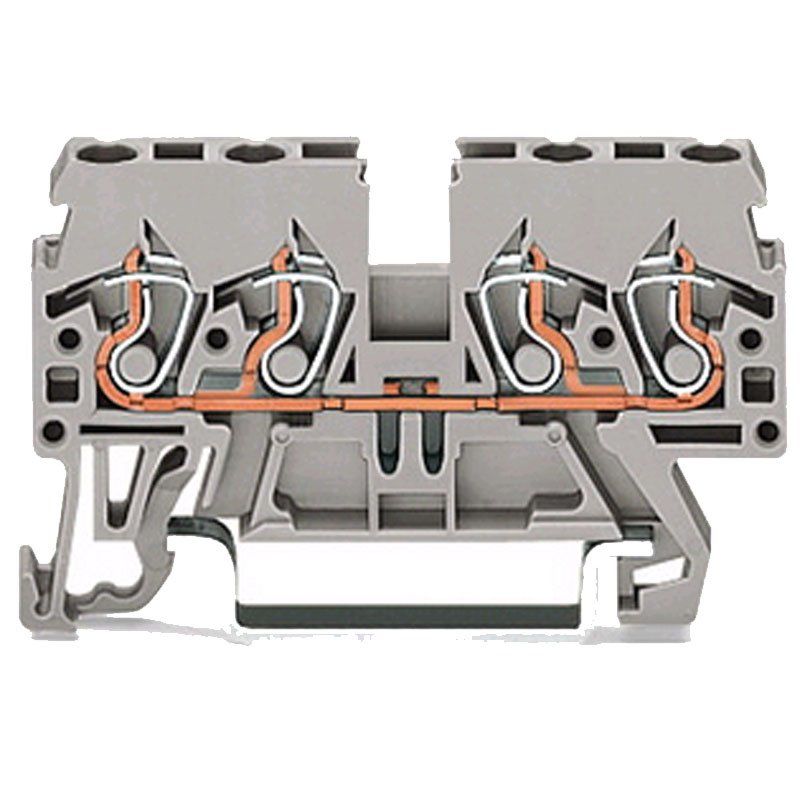

Wer Unterverteilungen, Steuerungen oder Maschinenschränke sauber aufbauen will, braucht Reihenklemmen, die Platz sparen und dauerhaft halten. Die Wago 4-Leiter-Durchgangsklemme 870-831 (1 Stück) verbindet bis zu vier Leiter auf einem gemeinsamen Potential und rastet direkt auf der Tragschiene DIN 35 ein. Mit nur 5 mm Breite, 27,5 mm Höhe und 55 mm Tiefe passt sie auch in eng belegte Verteilerfelder. Das graue Gehäuse kennzeichnet sie als universelle Klemme für Außenleiter und allgemeine Signal- oder Lastverbindungen.
CAGE CLAMP: Federkraft statt Schraube im Schaltschrank
Herzstück der Klemme ist die bewährte CAGE CLAMP Käfigzugfeder von WAGO. Sie drückt den Leiter mit konstanter Kraft gegen die Stromschiene und gleicht dabei Setzerscheinungen des Kupfers selbsttätig aus. Ein Nachziehen von Schrauben bei der jährlichen Wartung entfällt, und auch Vibrationen an Maschinen, Förderanlagen oder Lüftungsgeräten lockern die Verbindung nicht. Zum Anklemmen öffnen Sie die Klemmstelle mit einem passenden Betätigungswerkzeug oder einem Schraubendreher, führen den auf 6 bis 7 mm abisolierten Leiter ein und lassen los – fertig. Die Frontverdrahtung in horizontaler Bauform sorgt dafür, dass Sie alle vier Anschlüsse bequem von vorn erreichen. Der maximale Isolationsdurchmesser liegt bei 4,4 mm.
Technische Werte nach IEC/EN 60947-7-1
Die Bemessungsdaten der 870-831 sind auf professionelle Niederspannungsanlagen ausgelegt: Der Nennstrom beträgt 24 A, die Bemessungsspannung nach EN 500 V und die Bemessungsstoßspannung 6 kV. Freigegeben ist die Klemme für Verschmutzungsgrad 3, also auch für Umgebungen, in denen leitfähiger Staub oder Betauung auftreten kann. Der Isolierstoff Polyamid 66 gilt als formstabil und robust; die Brandlast liegt bei lediglich 0,118 MJ pro Klemme, das Gewicht bei 7,33 g. Wichtig für die Planung: Am offenen Ende einer Klemmenreihe gehört nach Herstellerangabe eine passende Abschlussplatte, damit die stromführenden Teile berührungssicher abgedeckt sind.
Ihre Vorteile mit der grauen Reihenklemme
- Zügig verdrahten: Die Federklemmtechnik spart gegenüber Schraubklemmen spürbar Montagezeit, vor allem bei Serienverdrahtung im Schaltschrankbau.
- Wartungsfrei im Dauerbetrieb: Kein Nachziehen von Klemmschrauben, weniger Prüfaufwand bei Wiederholungsprüfungen und damit geringere Folgekosten für Facility Management und Betreiber.
- Vier Anschlüsse auf 5 mm: Ein Zuleiter und drei Abgänge finden auf einer einzigen schmalen Klemme Platz – ideal, wenn im Verteiler jeder Millimeter zählt.
- Robust bei rauer Umgebung: Verschmutzungsgrad 3 und 6 kV Stoßspannungsfestigkeit machen die Klemme fit für Industrie, Logistikhallen und Kfz-Werkstätten.
- Einzeln nachbestellbar: Sie kaufen genau die Stückzahl, die Ihr Projekt braucht, und ergänzen bestehende 870er-Reihen ohne Umbau der Klemmleiste.
Vom Gewerbeobjekt bis zur Unterverteilung im eigenen Zuhause
Elektrohandwerk, Industrie, Hausverwaltungen und Kommunen setzen die 870er-Klemmen in Verteilungen, Steuerkästen und Gebäudetechnik ein, etwa für Beleuchtungskreise in Hallen, Büros oder Hotelfluren. Dieselbe Profi-Qualität lohnt sich auch für Ihr Zuhause: Beim Ausbau der Unterverteilung für die Garage, die Werkstatt im Keller, den Hobbyraum oder ein neues Homeoffice im Dachgeschoss sorgt die Klemme für eine übersichtliche, normgerechte Verdrahtung. Auch Gartenbeleuchtung und Steckdosen auf der Terrasse lassen sich über eine gut sortierte Klemmleiste sauber verteilen.
Sicher montieren – Hinweise für Ihre Installation
Arbeiten an Verteilungen mit 230 V oder 400 V gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen. Achten Sie auf die korrekte Abisolierlänge von 6 bis 7 mm, damit kein blankes Kupfer aus der Klemmstelle ragt, und kombinieren Sie innerhalb einer Reihe nur Klemmen und Zubehör derselben Serie 870. Für den Neutralleiter bietet sich die blaue Schwestervariante an, sodass Außen- und Neutralleiter im Verteiler auf einen Blick unterscheidbar bleiben. So erhalten Sie eine Installation, die sich auch Jahre später ohne Rätselraten prüfen und erweitern lässt.
