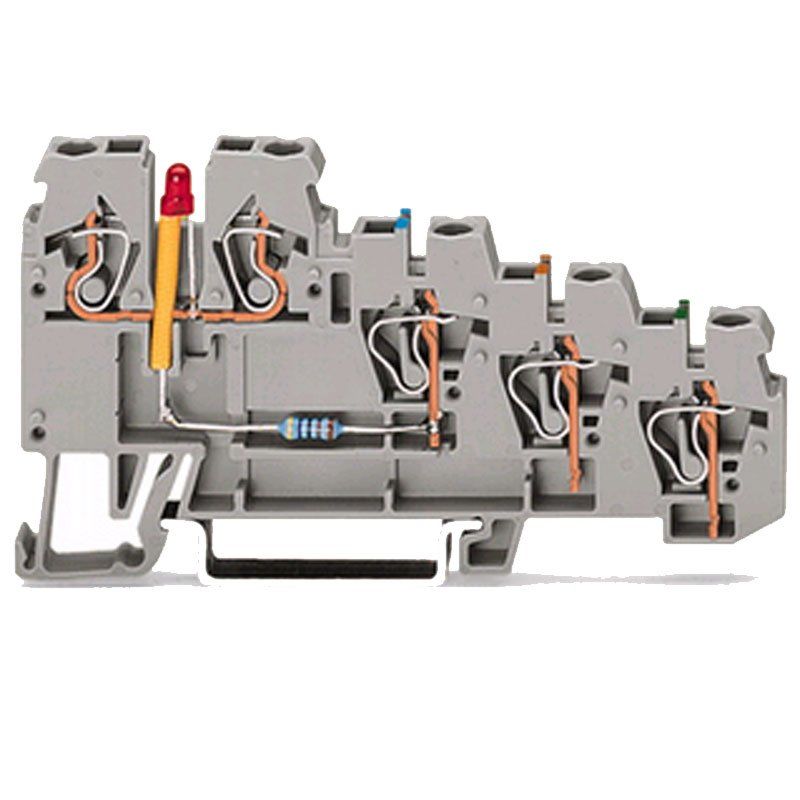

Wer Näherungsschalter, Lichtschranken oder induktive Sensoren sauber in einen Schaltschrank einbinden möchte, braucht eine Klemme, die Versorgung, Signal und Statusanzeige auf kleinstem Raum vereint. Genau dafür ist die Wago 4-Leiter-Initiatoren-LED-Klemme 270-570/281-434 (1 Stück) gemacht: Sie bündelt vier Potentiale in einem nur 5 mm schmalen Gehäuse und zeigt per integrierter LED auf einen Blick, ob ein angeschlossener Initiator schaltet.
Initiatorenklemme mit LED für die 24-V-Sensorik im Schaltschrank
Die Klemme gehört zur WAGO-Serie 270 und ist für eine Nominalspannung von 24 V ausgelegt – die klassische Steuerspannung in Automatisierung, Maschinenbau und Gebäudetechnik. Dank vier Potentialen lassen sich Versorgung und Schaltsignal eines Initiators gemeinsam an einer einzigen Klemmenposition auflegen, statt sie über mehrere Einzelklemmen zu verteilen. Die LED kommt mit einer Stromaufnahme von lediglich 4,8 mA aus und belastet den Signalkreis damit kaum. Für Servicetechniker ist das Gold wert: Statt jede Ader mit dem Messgerät abzuklappern, verrät ein Blick auf die Klemmenreihe sofort, welcher Sensor gerade anspricht.
Kompakte Bauform: 5 mm Breite und CAGE CLAMP-Anschluss
Mit 5 mm Breite, 39 mm Höhe und 83 mm Tiefe passt die Klemme auch in dicht bestückte Schaltschränke, in denen jeder Millimeter Tragschiene zählt. Montiert wird sie auf der Tragschiene DIN 35, verdrahtet wird von vorn in horizontaler Bauform – ideal, wenn viele Sensorleitungen übersichtlich nebeneinander einlaufen sollen. Die bewährte Käfigklemme (CAGE CLAMP) sorgt für eine wartungsfreie, rüttelsichere Verbindung, die nicht nachgezogen werden muss. Abisoliert wird auf 6 bis 7 mm; das graue Gehäuse wiegt gerade einmal 10 g und fügt sich unauffällig in bestehende WAGO-Klemmenreihen ein.
Praxisvorteile der WAGO 270-570 für Planer und Installateure
- Statusanzeige direkt an der Klemme: Die integrierte LED macht den Schaltzustand jedes Initiators sichtbar und verkürzt Fehlersuche sowie Inbetriebnahme spürbar.
- Vier Potentiale auf 5 mm: Ein kompletter Sensoranschluss findet auf einer einzigen Position Platz, was Tragschienenlänge und Schaltschrankvolumen spart.
- Wartungsfreie Käfigklemme: CAGE CLAMP hält Leiter dauerhaft mit konstanter Kontaktkraft – Nachziehen von Schrauben entfällt auch bei Vibrationen.
- Geringe LED-Last: Mit nur 4,8 mA Stromaufnahme belastet die Anzeige den 24-V-Signalkreis nur minimal – auch bei vielen Sensoren in einer Reihe.
- Systemkompatibel nachrüsten: Die Klemme fügt sich in bestehende WAGO-Reihen auf DIN-35-Schiene ein und vereinfacht Erweiterungen bestehender Anlagen.
Von Industrie und Logistik bis zum Smart Home im eigenen Keller
Im gewerblichen Umfeld ist die Initiatorenklemme ein Standardbaustein: im Maschinen- und Anlagenbau, an Förderstrecken in Logistikzentren, in der Gebäudeautomation von Hotels und Verwaltungsgebäuden sowie überall dort, wo Facility Management und Elektrohandwerk Sensorik übersichtlich und servicefreundlich auflegen wollen. Weil die Klemme einzeln erhältlich ist, lassen sich Ersatzbedarf und Erweiterungen exakt kalkulieren.
Profi-Qualität lohnt sich aber auch für Ihr Zuhause. Wer im Keller oder Hobbykeller einen kleinen Steuerungsverteiler für Smart Home, Heizungs- oder Lüftungsautomation aufbaut, profitiert von derselben Übersicht. Typische Beispiele sind Endlagenschalter am Tor der Garage, Füllstands- oder Feuchtesensoren für die Bewässerung im Garten, Bewegungsmelder im Hausflur oder Näherungsschalter an Maschinen in der eigenen Werkstatt. Die LED zeigt auch hier sofort, ob ein Sensor korrekt meldet.
Sicher installieren: Hinweise zur fachgerechten Montage
Die Klemme ist für 24-V-Steuerkreise vorgesehen und nicht für den direkten Anschluss an 230 V gedacht. Arbeiten Sie ausschließlich im spannungsfreien Zustand und lassen Sie Verdrahtung sowie Inbetriebnahme von einer Elektrofachkraft ausführen – insbesondere, wenn das Netzteil der Steuerung im selben Verteiler sitzt. Prüfen Sie vorab die Abisolierlänge, die Beschriftung der Klemmenreihe und die Anschlussbelegung Ihres Sensors laut Herstellerangabe. So bleibt die Anlage über Jahre wartungsarm, dokumentiert und schnell diagnostizierbar.
