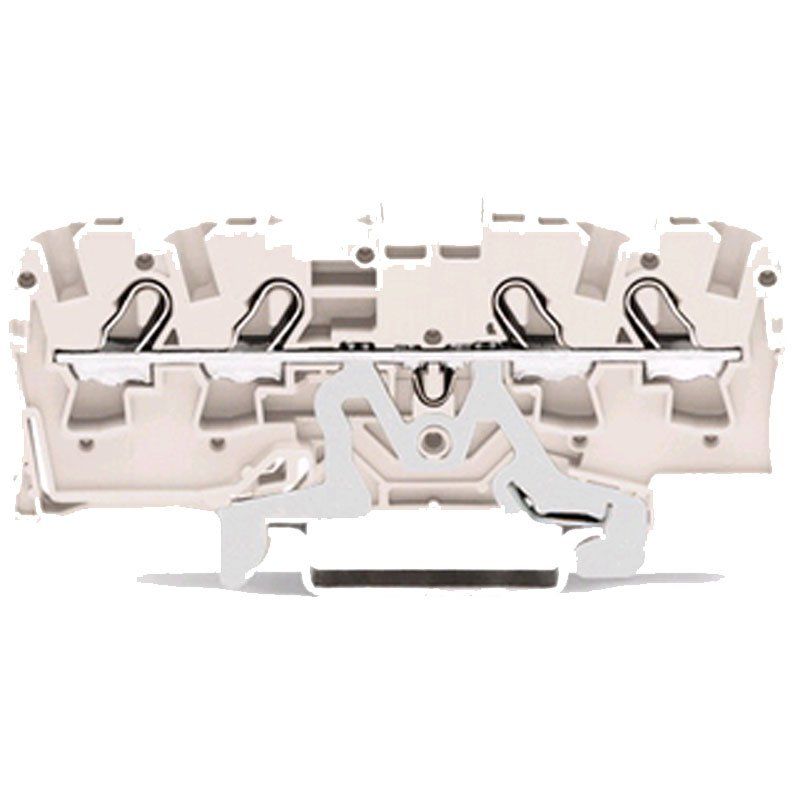

Wago 4-Leiter-Schirmleiterklemme 2004-1408 – Klemme für die Kabelschirmung
Geschirmte Leitungen benötigen für eine wirksame Erdung eine eigene Anschlussmöglichkeit für den Schirm. Die Wago 2004-1408 ist als Schirmleiterklemme genau für diese Aufgabe konzipiert und nimmt vier Leiter an einem Potential auf.
In weißer Farbe gehalten, lässt sie sich in der Klemmenreihe von den übrigen Funktionen klar unterscheiden.
Einsatzbereiche
Schirmleiterklemmen wie diese kommen dort zum Einsatz, wo Kabelschirme in Steuerungen, Schaltschränken oder Automatisierungsanlagen aufgelegt und geerdet werden müssen, etwa bei der EMV-gerechten Verdrahtung von Sensor- und Datenleitungen.
Vorteile bei Montage und Einsatz
Vier Leiter lassen sich an einem gemeinsamen Potential zusammenführen, was die Erdung mehrerer Schirme über eine einzige Klemme ermöglicht. Der Käfigklemmen-Anschluss (CAGE CLAMP) sorgt dabei für eine werkzeuglose, sichere Kontaktierung jedes einzelnen Leiters.
Technik in Kürze
Die Klemme ist für ein Potential mit vier Anschlussstellen ausgelegt, die Abisolierlänge liegt bei 11 bis 13 mm. Mit 6,2 mm Breite, 32,9 mm Höhe und 78,7 mm Tiefe sowie einem Gewicht von rund 15,9 Gramm ist sie kompakt gebaut. Das Isoliermaterial ist Polyamid 66, die Farbe weiß.
Kompatibilität und Hinweise
Montiert wird die Klemme auf einer Tragschiene, die Verdrahtung erfolgt von vorn in horizontaler Bauform. Für eine wirksame EMV-Schirmung sollte auf einen möglichst kurzen und flächigen Kontakt des Schirmgeflechts geachtet werden.
Fazit
Für die saubere Erdung mehrerer Kabelschirme auf engem Bauraum bietet die Wago 2004-1408 eine praxisgerechte Lösung im Schaltschrank.
Kurz zusammengefasst:
- Schirmleiterklemme für vier Leiter an einem Potential
- Käfigklemmen-Anschluss ohne Werkzeug
- Kompakte Bauform mit 6,2 mm Breite
- Gehäuse aus robustem Polyamid 66
- Geeignet für die EMV-gerechte Erdung von Kabelschirmen
