Beschreibung

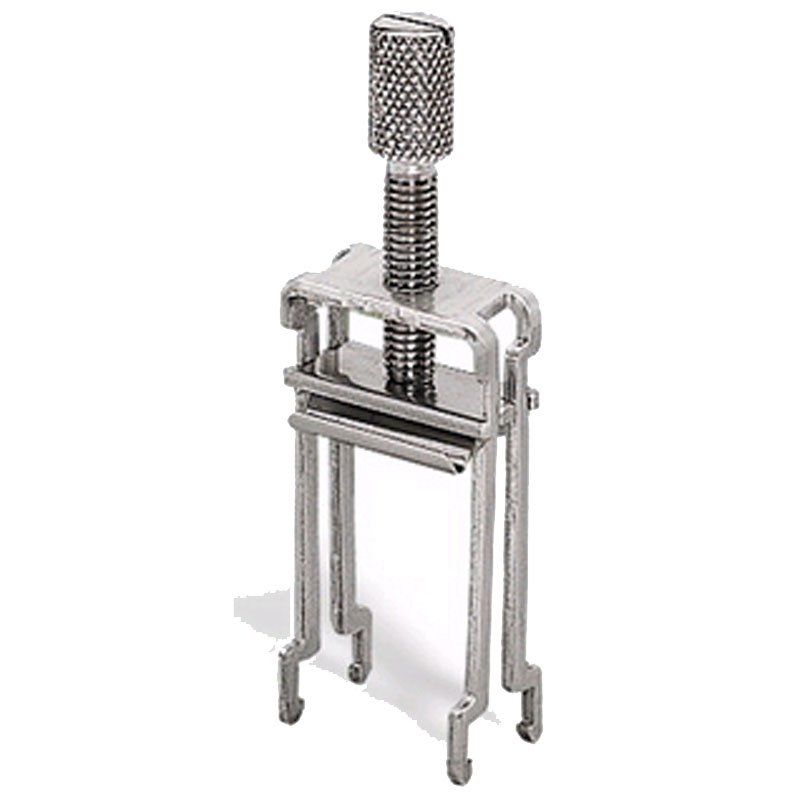

Der Wago 790-116 ist ein Schirmklemmbügel für die Kontaktierung von Kabelschirmen. Er stellt eine sichere Verbindung zum Schirm geschirmter Leitungen her.
Produktbeschreibung
Der Bügel ist 19 mm breit und nimmt Schirmdurchmesser von 7 bis 16 mm auf. Gefertigt ist er aus Edelstahl V2A und damit korrosionsbeständig, die Oberfläche ist silberfarben. Über den Klemmbügel wird der Kabelschirm flächig kontaktiert und lässt sich so definiert auf eine Schiene auflegen.
Wichtige Eigenschaften
- Schirmklemmbügel für Schirmdurchmesser 7 bis 16 mm
- Breite 19 mm
- Material Edelstahl V2A, korrosionsbeständig
- Silberfarben, Gewicht rund 16 g
- Großflächiger, niederohmiger Schirmkontakt
Einsatzbereich
Der Klemmbügel wird in Schaltschränken und Verteilern eingesetzt, um die Schirme geschirmter Leitungen kontrolliert aufzulegen. Eine gute Schirmanbindung leitet Störströme gezielt ab und unterstützt die elektromagnetische Verträglichkeit der Anlage. Solche geschirmten Leitungen finden sich zum Beispiel an Frequenzumrichtern und in der Daten- und Signaltechnik.
Technische Hinweise
Der Schirmklemmbügel ist nicht zum Anschluss von Schutzleitern geeignet. Für Schutzleiter sind ausschließlich dafür vorgesehene Klemmen zu verwenden.
