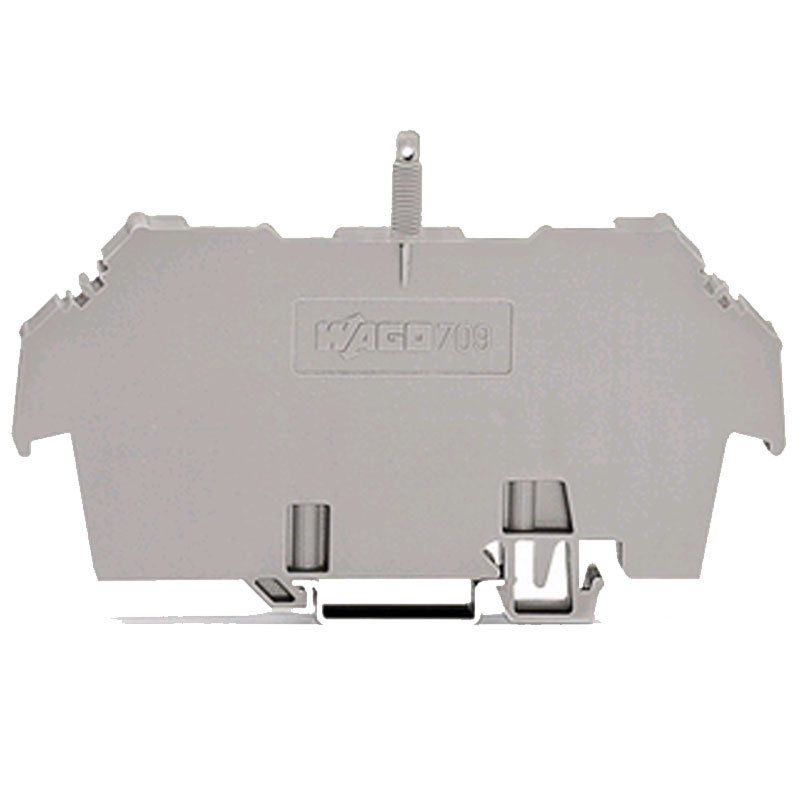

Wer Verteilungen und Schaltschränke sauber aufbaut, weiß: Die Klemmen sind nur die halbe Miete – erst eine stabile Abdeckung macht die Installation übersichtlich und schützt verdrahtete Bereiche vor unbeabsichtigtem Zugriff. Genau dafür ist der Wago Abdeckprofilträger 709-167 (1 Stück) gedacht. Er wird auf die Tragschiene DIN 35 montiert und dient als Halterung für ein Abdeckprofil, das sich über die darunterliegenden Reihenklemmen spannt. Ob Elektrohandwerk, Schaltanlagenbau, Industrie oder Haustechnik im Facility Management – mit diesem schmalen Bauteil bringen Sie Ordnung und Struktur in jede Tragschienenbestückung.
Schlanker Träger für Abdeckprofile auf der DIN-Tragschiene
Mit einer Breite von nur 8 mm belegt der Träger kaum Platz auf der Schiene. Seine Höhe von 73 mm und die Tiefe von 133 mm geben die Geometrie vor, mit der das aufgesetzte Abdeckprofil über der Klemmenreihe geführt wird. Mit rund 16 g ist das Bauteil ausgesprochen leicht und belastet die Schiene praktisch nicht. Da die Typenreihe 709 zum WAGO-Zubehörprogramm gehört, empfehlen wir, das passende Abdeckprofil und die Kombination mit Ihren Klemmen vorab im aktuellen WAGO-Datenblatt abzugleichen. So stellen Sie sicher, dass Träger, Profil und Klemmenreihe exakt zusammenpassen.
Einsatz in Gewerbe, Industrie und Gebäudetechnik
Im Schaltschrankbau, in Produktionsanlagen und Logistikzentren gehören klar gegliederte Klemmenreihen zum Standard. Abdeckprofile über Klemmbereichen erleichtern die Orientierung bei Wartung und Prüfung, weil Funktionsgruppen sichtbar voneinander getrennt werden. Hausverwaltungen und Facility-Management-Teams profitieren bei Zählerschränken und Unterverteilungen in Wohnanlagen, Hotels oder Einzelhandelsflächen von einem einheitlichen Erscheinungsbild. Auch in Kfz-Werkstätten und kommunalen Liegenschaften mit vielen Steuerkreisen bewährt sich diese Ordnung im täglichen Betrieb. Elektrobetriebe bestellen solches Zubehör gern in größeren Stückzahlen nach, um bei Serienprojekten mit identischen Komponenten zu arbeiten – das spart Rüstzeit und vereinfacht die Dokumentation.
Profi-Qualität auch für Ihr Zuhause
Auch privat lohnt sich die saubere Lösung: In der Unterverteilung im Keller, im Sicherungskasten im Hausflur oder in einer separaten Verteilung für Garage, Werkstatt und Garten sorgt der Abdeckprofilträger für denselben aufgeräumten Aufbau wie im Gewerbe. Wer sich im Hobbyraum eine eigene Steuerung für Beleuchtung oder Bewässerung baut, schätzt die strukturierte Optik ebenfalls. Wichtig: Arbeiten an Verteilungen und an der festen Hausinstallation dürfen ausschließlich im spannungsfreien Zustand und durch eine Elektrofachkraft erfolgen. Der Träger selbst ist ein rein mechanisches Zubehörteil und benötigt weder Vorschaltgerät noch eigene Stromversorgung.
Ihre Vorteile auf einen Blick
- Platzsparende Bauform: Mit nur 8 mm Breite nimmt der Träger auf der Tragschiene kaum Raum ein. So bleibt genügend Platz für Klemmen und weitere Komponenten.
- Bewährte Tragschienenmontage: Die Befestigung auf der Tragschiene DIN 35 entspricht dem Standard in Verteilungen und Schaltschränken. Eine separate Befestigung am Gehäuse entfällt.
- Klare Struktur im Klemmenbereich: Das getragene Abdeckprofil gliedert Klemmenreihen optisch. Prüfungen und Erweiterungen gehen dadurch schneller von der Hand.
- Einheitliches Zubehörsystem: Als Teil der WAGO-Typenreihe 709 lässt sich der Träger mit passendem WAGO-Zubehör kombinieren. Das erleichtert die Planung bei wiederkehrenden Projekten.
- Einzeln bestellbar: Sie erhalten den Träger als Einzelstück und kaufen genau die Menge, die Ihre Verteilung benötigt. Das ist ideal für Nachrüstungen und Serienbedarf gleichermaßen.
Tipps zur Planung und Bestellung
Planen Sie die Anzahl der Träger anhand der Länge der abzudeckenden Klemmenreihe; bei längeren Abschnitten empfiehlt es sich, gemäß den WAGO-Vorgaben mehrere Träger zu setzen. Notieren Sie für Nachbestellungen die Artikelnummer 709-167, damit Ihre Monteure stets identische Teile erhalten. Bei Fragen zur Kombination mit Abdeckprofilen oder anderen Komponenten aus dem WAGO-Sortiment hilft Ihnen unser Team von Leuchtmittelmarkt gern weiter – für Gewerbekunden ebenso wie für private Bauherren.
