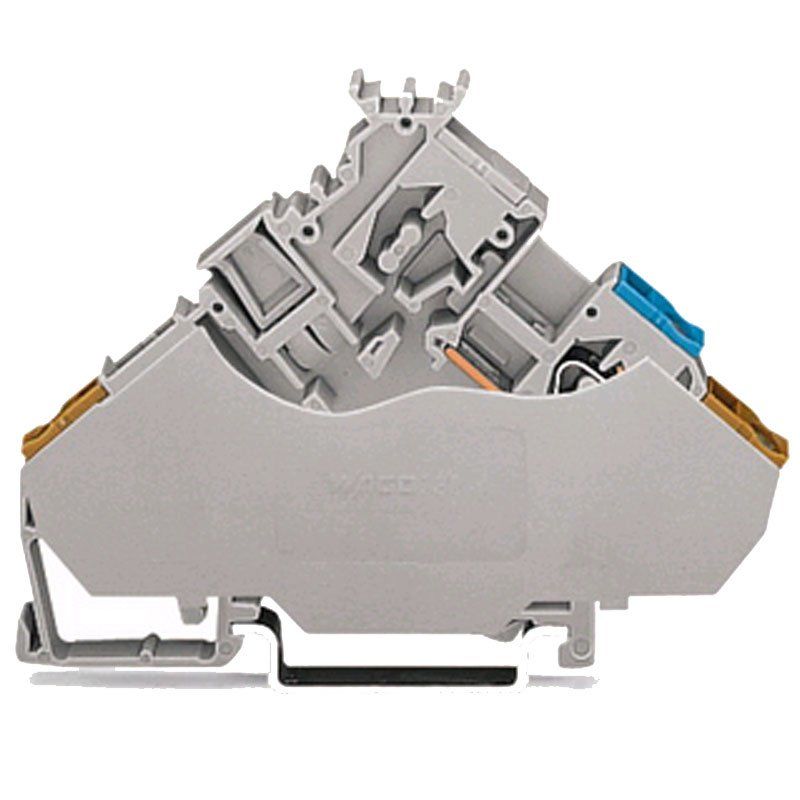

In jedem Schaltschrank stellt sich die Frage, wie Magnetventile, Relais, Leuchtmelder und andere Aktoren übersichtlich an die Steuerung angebunden werden. Die Wago Aktorenklemme 280-565/280-319 (1 Stück) beantwortet sie mit einer platzsparenden Reihenklemme aus der Serie 280: Zwei Potentiale, CAGE CLAMP-Federklemmtechnik und Montage auf der Tragschiene DIN 35 machen die Verdrahtung von Feldgeräten schnell und nachvollziehbar. Schaltanlagenbau, Industrie-Instandhaltung und Elektrohandwerk profitieren davon ebenso wie Technikbegeisterte, die im eigenen Zuhause eine saubere Kleinsteuerung realisieren lassen.
Zwei Potentiale auf 6 mm: Aktorenklemme für dichte Klemmleisten
Die Klemme ist lediglich 6 mm breit, 55,5 mm hoch und 80 mm tief. Auf dieser schmalen Fläche stellt sie zwei Potentiale bereit, sodass sich beispielsweise Signalleitung und Rückleiter eines Aktors an einer gemeinsamen Klemme zusammenführen lassen. Die Frontverdrahtung erlaubt das Anschließen und Kontrollieren der Leiter von vorn, auch wenn der Schaltschrank bereits dicht bestückt ist. Das graue Gehäuse aus Polyamid 66 fügt sich optisch in übliche Klemmenreihen ein, das Gewicht liegt bei 12,524 g.
CAGE CLAMP: wartungsfreie Federklemmtechnik von WAGO
Die Anschlusstechnik CAGE CLAMP ist seit Jahrzehnten ein Markenzeichen von WAGO. Eine Klemmfeder aus Edelstahl drückt den Leiter mit definierter Kraft gegen die Stromschiene und passt sich dabei selbstständig an den Leiterquerschnitt an. Schrauben müssen nicht nachgezogen werden, was bei vibrierenden Maschinen, Förderanlagen in der Logistik oder Lüftungsanlagen ein echter Vorteil ist. Die Abisolierlänge beträgt 8 bis 9 mm; wer sie einhält, erreicht eine dauerhaft sichere Kontaktierung. Zulässige Leiterquerschnitte und Aderendhülsen entnehmen Sie bitte dem Datenblatt des Herstellers.
Kennwerte 5 A und 125 V richtig einordnen
Mit einem Nennstrom von 5 A und einer Bemessungsspannung von 125 V nach EN ist die Aktorenklemme auf Steuer- und Signalkreise zugeschnitten – etwa auf die Ausgänge einer SPS, die Magnetventile, kleine Relais oder Leuchtmelder ansteuern. Für die Verteilung von 230-V-Netzspannung ist sie dagegen nicht vorgesehen; dort kommen Reihenklemmen mit höherer Bemessungsspannung zum Einsatz. Die angegebene Brandlast von 0,268 MJ unterstützt Planer zusätzlich bei der brandschutztechnischen Bewertung von Schaltanlagen und technischen Betriebsräumen.
Was die Aktorenklemme im Alltag leistet
- Weniger Platzbedarf: Zwei Potentiale auf 6 mm Breite verdichten die Klemmleiste und schaffen Reserve für spätere Erweiterungen im Schaltschrank.
- Schnelle Verdrahtung: CAGE CLAMP und Frontverdrahtung verkürzen die Montagezeit spürbar, besonders bei Serien im Steuerungsbau.
- Kein Nachziehen nötig: Die Federklemme hält die Kontaktkraft konstant. Regelmäßige Kontrollgänge zum Nachziehen von Klemmschrauben entfallen damit.
- Standardisierte Montage: Die Tragschiene DIN 35 ist in Industrie, Gebäudetechnik und Verteilungen etabliert – die Klemme lässt sich ohne Spezialzubehör aufrasten.
- Übersichtliche Fehlersuche: Klar zugeordnete Anschlüsse je Aktor erleichtern dem Service-Team die Messung und den Austausch defekter Feldgeräte.
Profi-Technik für Hobbykeller, Werkstatt und Garage
Was in Fabrikhallen, Logistikzentren und der Gebäudeautomation von Hotels zuverlässig arbeitet, eignet sich auch für anspruchsvolle Projekte daheim. Wer im Hobbykeller eine Kleinsteuerung für die Modellbahn, in der Werkstatt eine Druckluftsteuerung mit Magnetventil oder in der Garage ein Tor mit Steuerrelais betreibt, profitiert von denselben aufgeräumten Klemmenreihen. Auch die Bewässerung von Garten und Terrasse über Niederspannungs-Magnetventile lässt sich mit Aktorenklemmen sauber im Verteilerkasten organisieren. So erhalten Sie echte Profi-Qualität für Ihr Zuhause.
Bitte beachten Sie: Installation und Erweiterung von Schaltschränken und Verteilungen gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand. Prüfen Sie vor dem Einbau, ob Spannung und Strom Ihrer Anwendung innerhalb von 125 V und 5 A liegen, und kombinieren Sie die Klemme mit passendem Zubehör der Serie 280. Facility Management, Hausverwaltungen und Kommunen halten so einen einheitlichen Ersatzteilstandard für ihre Liegenschaften vor.
