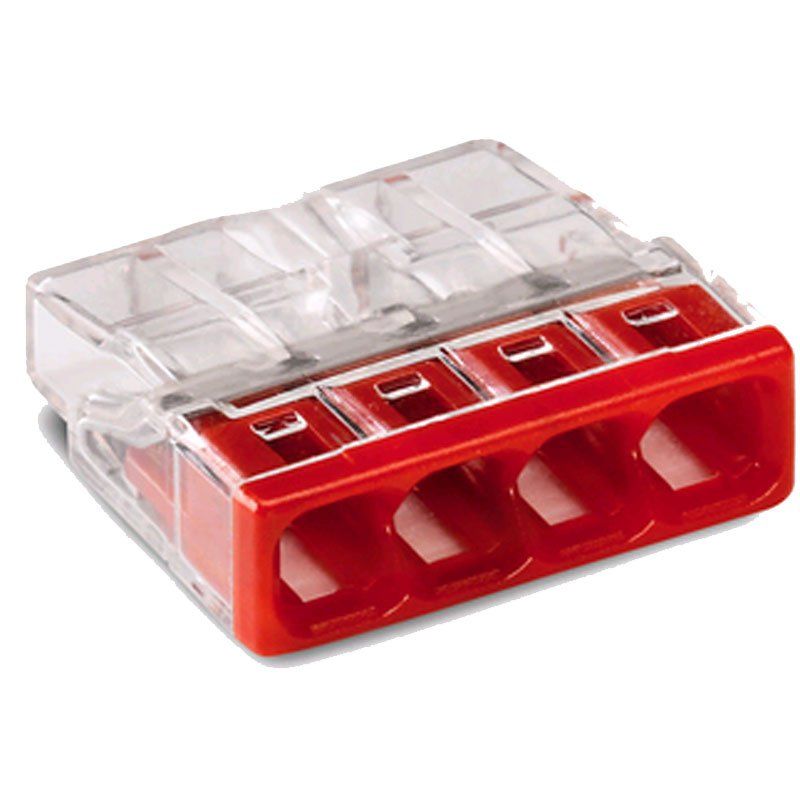

Wer in Verteilerdosen, an Leuchtenabzweigen oder bei Zwischenverbindungen sauber und schnell arbeiten will, greift im Elektrohandwerk zur Wago COMPACT-Verbindungsdosenklemme 2273-204 (1 Stück). Sie bündelt vier Klemmstellen auf einem Potential, nimmt eindrähtige Leiter ohne Werkzeug auf und baut so flach, dass sie auch in beengten Dosen Platz findet. Für Installationsbetriebe, Hausverwaltungen und Facility-Management-Teams ist sie ein Verbrauchsartikel, der in großen Stückzahlen verbaut wird. Dieselbe Profi-Qualität sorgt auch im eigenen Zuhause für verlässlichen Kontakt.
Vier Klemmstellen, ein Potential: kompakt und übersichtlich verdrahtet
Die Dosenklemme 2273-204 verbindet vier Leiter, die alle auf demselben Potential liegen. Eindrähtige Leiter mit 0,5 bis 2,5 mm² (20 bis 16 AWG) werden auf 11 mm abisoliert und seitlich eingeführt. Das Gehäuse aus transparentem Polycarbonat misst 18 mm in der Breite, 16,7 mm in der Tiefe und 5,8 mm in der Höhe, das Gewicht liegt bei 1,3 g. Der rote Deckel macht die Klemme in der Dose sofort erkennbar, und durch das klare Gehäuse sehen Sie nach dem Einstecken, ob jeder Leiter tief genug sitzt. Die seitliche Verdrahtung hält die Zuleitungen geordnet, sodass sich später leichter nachvollziehen lässt, welche Ader wohin führt.
Elektrische Kennwerte für den Dauereinsatz am Bau
Mit 24 A Nennstrom bei 450 V Bemessungsspannung nach IEC/EN 60998 deckt die Klemme die üblichen Installationsstromkreise für Beleuchtung, Steckdosen und Geräteanschlüsse ab. Zusätzlich sind UL-Werte angegeben: 600 V und 20 A nach UL 486C. Die Bemessungsstoßspannung beträgt 4 kV bei Überspannungskategorie II und Verschmutzungsgrad 2. Die T-Kennzeichnung T60, eine Dauergebrauchstemperatur von 105 °C und eine Umgebungstemperatur von +60 °C beschreiben das thermische Verhalten. Als Klemmfeder dient Chrom-Nickel-Federstahl, der Kontaktwerkstoff ist Elektrolytkupfer mit Zinnoberfläche. Der Isolierwerkstoff ist nach UL 94 mit V2 eingestuft, die Isolierstoffgruppe lautet IIIa, die Brandlast beträgt 0,024 MJ. Als Leiterwerkstoffe nennt das Datenblatt Kupfer und Aluminium.
Profi-Qualität auch für Ihr Zuhause: Küche, Keller und Garage
In Gewerbeobjekten, Hotels, Logistikhallen und kommunalen Gebäuden zählt, dass Hunderte Verbindungen reproduzierbar gelingen. Genau das nutzt auch, wer daheim eine Küchenleuchte versetzt, im Keller die Beleuchtung erweitert, in der Garage einen zusätzlichen Lichtauslass schafft oder im Homeoffice eine Deckenleuchte tauscht. Im Hausflur und im Wohnzimmer, wo Verteilerdosen oft eng bestückt sind, spielt die flache Bauform ihre Stärke aus. Wichtig: Arbeiten an der Festinstallation gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand. Die Klemme ist ein reines Verbindungselement; bei angeschlossenen Leuchten mit Betriebsgerät bleibt dessen Anschlussart (KVG/VVG, EVG oder 230-V-Direktbetrieb) maßgeblich.
Fünf Praxisvorteile im Überblick
- Werkzeuglose Push-in-Montage: Eindrähtige Leiter mit 11 mm Abisolierlänge werden einfach eingesteckt und von der Klemmfeder aus Chrom-Nickel-Federstahl gehalten, das spart bei Serienverbindungen spürbar Zeit.
- Sichtkontrolle durch transparentes Gehäuse: Das klare Polycarbonat zeigt, ob der Leiter vollständig sitzt, bevor die Dose geschlossen wird.
- Flache Bauform für enge Dosen: Mit nur 5,8 mm Höhe und 1,3 g Gewicht bleibt in vollen Verteilerdosen Platz für weitere Verbindungen.
- Vier Klemmstellen auf einem Potential: Alle Adern eines Abzweigs, etwa für zusätzliche Leuchten, laufen in einer einzigen Klemme zusammen.
- Dokumentierte Normbasis: Bemessungsdaten nach IEC/EN 60998, 4 kV Bemessungsstoßspannung und UL-94-Einstufung V2 liefern Planern und Prüfern belastbare Angaben.
Einzeln bestellen, bequem nachbestellen
Angeboten wird die 2273-204 als Einzelstück, sodass Sie den Bedarf für Wartungsrunden, Umbauten oder Neubauprojekte genau abstimmen und bei Bedarf nachbestellen können. Mehrere Stück pro Projekt sind schnell zusammen: Planen Sie je Abzweig eine Klemme ein und legen Sie sich für den Haushalt einen kleinen Vorrat in die Werkstatt oder den Hobbyraum.
