Beschreibung

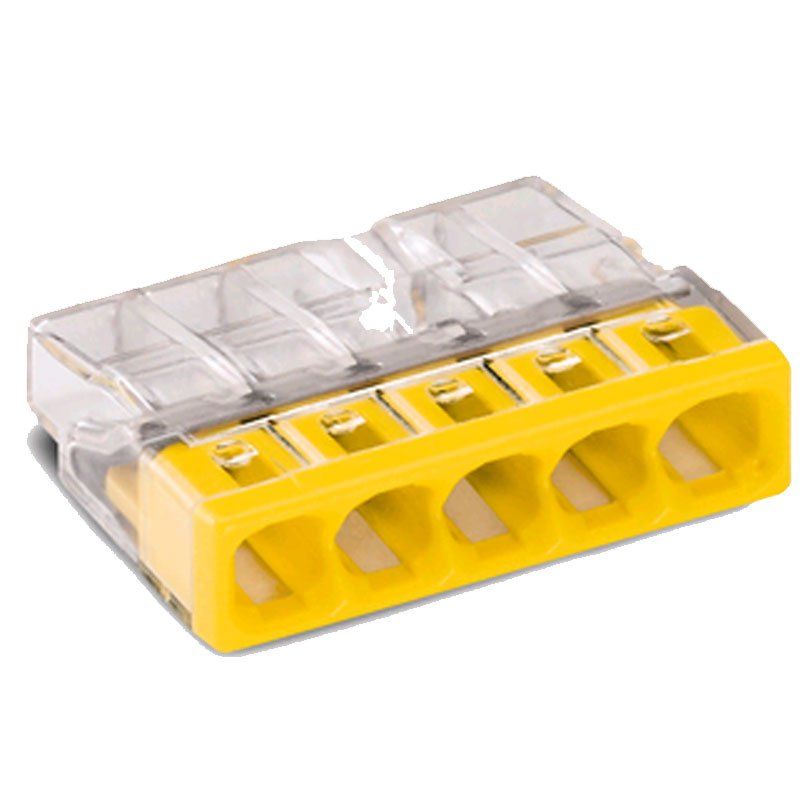

Wago COMPACT-Verbindungsdosenklemme 2273-205 – 5-Leiter-Push-in-Klemme
Bei einem zusätzlichen Abgang in der Verteilerdose reicht eine 4er-Klemme oft nicht mehr aus. Für diesen Fall gibt es die Wago 2273-205 mit einer Klemmstelle mehr, ansonsten baugleich zur bekannten COMPACT-Reihe.
Einsatzbereiche
Die transparente Klemme dient dem Verbinden eindrähtiger Leiter in Abzweig- und Verteilerdosen, wenn fünf Adern an einem Potential zusammenlaufen. Das durchsichtige Gehäuse macht die korrekte Kontaktierung von außen sichtbar.
Vorteile bei Montage und Einsatz
Wie bei der COMPACT-Serie üblich, werden die Leiter per Push-in ohne Hebel oder Werkzeug direkt gesteckt. Das spart Zeit gegenüber Schraub- oder Hebelklemmen und macht die Klemme auch für Installateure praktisch, die viele gleichartige Verbindungen hintereinander setzen.
Technik in Kürze
Die Klemme ist für 24 A Nennstrom bei 450 V Bemessungsspannung (EN) ausgelegt, die Bemessungsstoßspannung liegt bei 4 kV. Die Abisolierlänge beträgt 11 mm. Mit 22 mm Breite, 5,8 mm Höhe und 16,7 mm Tiefe bei nur 1,6 g Gewicht ist sie kaum größer als die 4-Leiter-Variante der Serie.
Kompatibilität und Hinweise
Die seitliche Verdrahtung erlaubt die platzsparende Anordnung mehrerer Klemmen nebeneinander. Elektroinstallationsarbeiten sollten von einer Elektrofachkraft ausgeführt werden.
Fazit
Die 2273-205 erweitert die COMPACT-Reihe um eine fünfte Klemmstelle und bleibt dabei genauso kompakt und werkzeuglos zu bedienen wie die kleineren Varianten.
Kurz zusammengefasst:
- 5 Klemmstellen an einem Potential
- Push-in-Anschluss ohne Werkzeug
- 24 A Nennstrom bei 450 V Bemessungsspannung
- Transparentes Gehäuse für Sichtkontrolle
- Kompakte Bauform, seitliche Verdrahtung
