Beschreibung

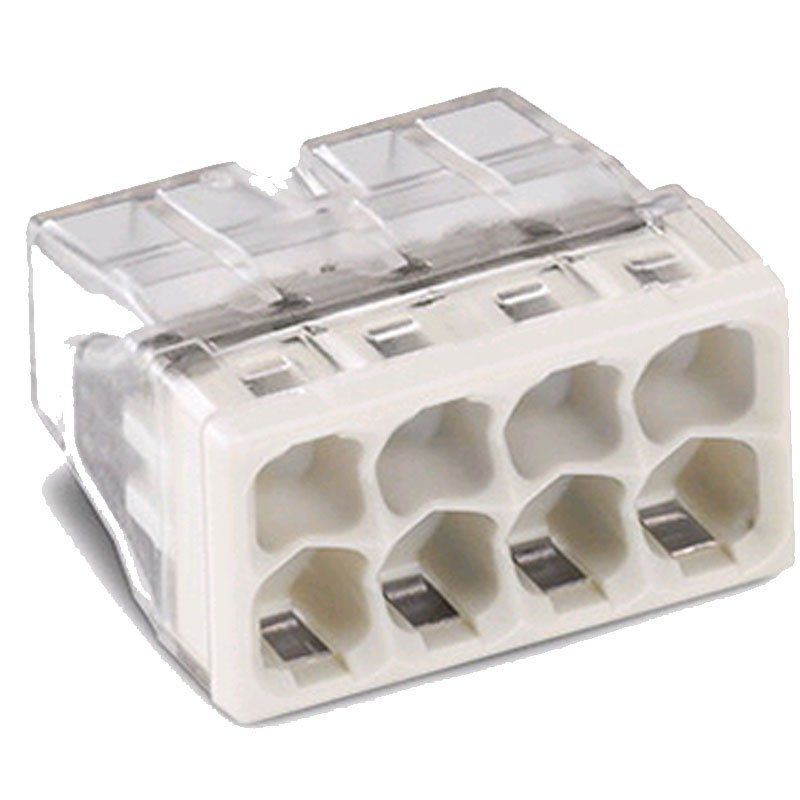

Die WAGO 2273-208 ist eine COMPACT-Verbindungsdosenklemme der PUSH-WIRE-Bauart für den Anschluss von acht eindrähtigen Leitern. Sie wird als Einzelstück geliefert.
Produktbeschreibung
Die Klemme der COMPACT-Serie 2273 verbindet bis zu acht Massivleiter auf engstem Raum. Die abisolierten Leiter werden direkt in die Klemmstellen gesteckt (PUSH WIRE); unterschiedliche Querschnitte lassen sich dabei beliebig kombinieren. Das Gehäuse ist transparent, der Deckel lichtgrau.
Wichtige Eigenschaften
- 8-Leiter-Klemme mit Push-in-Anschluss
- Für eindrähtige Leiter von 0,5 bis 2,5 mm²
- Abisolierlänge 11 mm
- Bemessungsstrom 24 A, Bemessungsspannung 450 V
- Abmessungen 18 × 10,4 × 16,7 mm (B × H × T)
- Transparentes Gehäuse, lichtgrauer Deckel
Einsatzbereich
Die Klemme eignet sich für Verbindungsdosen und Installationsverteiler, in denen mehrere Leiter unterschiedlichen Querschnitts zusammengeführt werden. Über das transparente Gehäuse lässt sich der Sitz der Leiter kontrollieren. Die zulässige Umgebungstemperatur liegt bei bis zu 60 °C.
Technische Hinweise
Die 2273-Serie ist ausschließlich für eindrähtige (massive) Kupferleiter vorgesehen; flexible oder mehrdrähtige Leiter sind nicht zulässig. Die Leiter werden allein durch Einstecken gehalten, ein Werkzeug ist nicht erforderlich. Bemessungsstoßspannung 4 kV, Verschmutzungsgrad 2.
