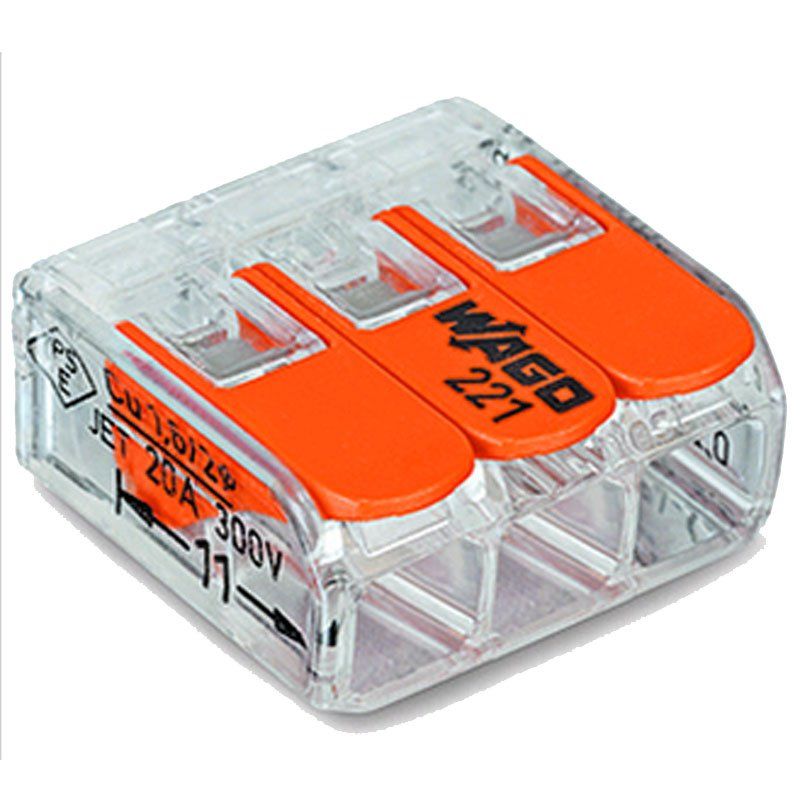

Wago COMPACT-Verbindungsklemme 221-413 – 3-Leiter-Klemme mit Hebel
Braucht es eine dritte Klemmstelle in der kompakten 221er-Baureihe, kommt die 221-413 ins Spiel. Sie funktioniert nach demselben Prinzip wie die kleineren Varianten der Serie, bietet aber Platz für einen zusätzlichen Leiter.
Einsatzbereiche
Die transparente Klemme verbindet drei Leiter an einem Potential und eignet sich für Abzweigdosen und Installationen, in denen mit begrenztem Platzangebot mehrere Adern zusammengeführt werden müssen.
Vorteile bei Montage und Einsatz
Auch mit drei Klemmstellen bleibt die Bedienung unverändert einfach: Hebel anheben, Leiter einführen, Hebel schließen. Das durchsichtige Gehäuse erlaubt die Kontrolle der Kontaktierung ohne die Klemme zu öffnen.
Technik in Kürze
Die Klemme ist für 32 A Nennstrom bei 450 V Bemessungsspannung (EN) ausgelegt, nach UL für 20 A bei 600 V. Kupferleiter werden ein- und mehrdrähtig von 0,2 bis 4 mm² angeschlossen, feindrähtig von 0,14 bis 4 mm², bei einer Abisolierlänge von 11 mm. Mit 18,8 mm Breite, 8,4 mm Höhe und 18,6 mm Tiefe bei 2,5 g Gewicht bleibt sie kompakt. Das Isoliergehäuse besteht aus Polycarbonat und erreicht die Brennbarkeitsklasse V2 nach UL 94.
Kompatibilität und Hinweise
Laut Datenblatt ist als Leiterwerkstoff Kupfer angegeben. Die Klemme ist für eine Umgebungstemperatur bis +85 °C und eine Dauergebrauchstemperatur bis 105 °C spezifiziert. Elektroinstallationsarbeiten sollten von einer Elektrofachkraft ausgeführt werden.
Fazit
Die 221-413 bietet drei Klemmstellen in kompakter Bauform und eignet sich für Kupferleiter im Querschnittsbereich bis 4 mm².
Kurz zusammengefasst:
- 3 Klemmstellen an einem Potential
- Werkzeuglose Hebelbedienung
- 32 A Nennstrom bei 450 V Bemessungsspannung
- Für Kupferleiter bis 4 mm²
- Transparentes Gehäuse zur Sichtkontrolle
