Wer Schaltspulen von Relais und Schützen absichern oder Steuerstromkreise sauber auf der Hutschiene entkoppeln will, braucht ein Bauteil, das Anschluss und Diode in einer schmalen Reihenklemme vereint. Die Wago Doppelstock-Diodenklemme 2002-2211/1000-411 (1 Stück) bringt genau das mit: zwei Potentiale, Käfigklemmen-Anschlusstechnik und eine Baubreite von nur 5,2 mm. Elektrohandwerk und Instandhaltung setzen sie im Schaltschrank ein, ambitionierte Heimwerker finden sie im eigenen Keller oder in der Werkstatt genauso nützlich.
Doppelstock-Bauform: Zwei Potentiale auf kleinster Fläche

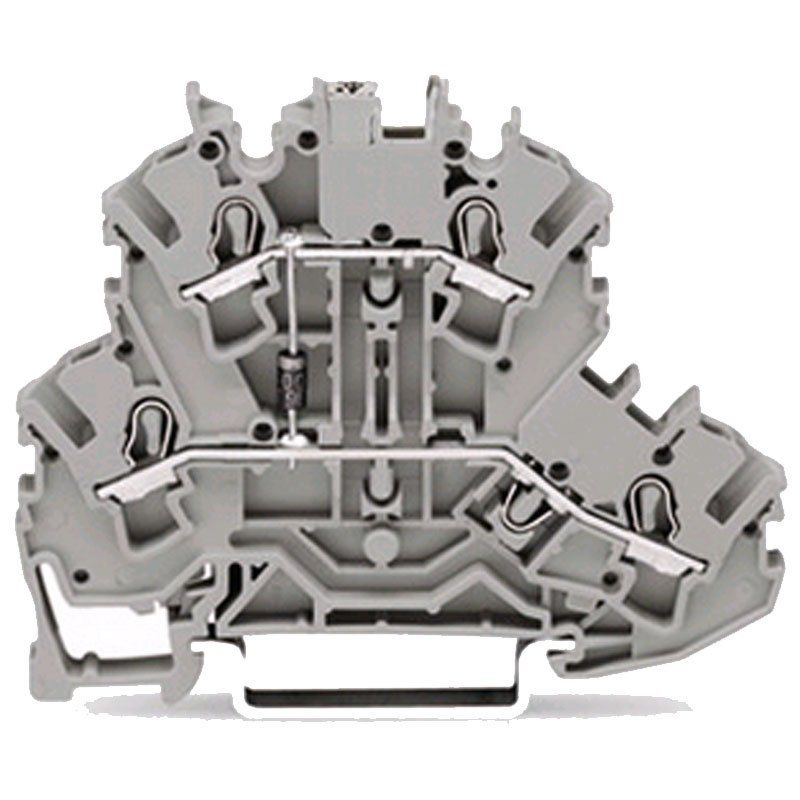

Bei der Serie 2002 liegen die Anschlüsse im Doppelstock übereinander, verdrahtet wird komfortabel von vorn in horizontaler Bauform. Mit 5,2 mm Breite, 51,7 mm Höhe und 69,7 mm Tiefe spart sie auf der Tragschiene DIN 35 spürbar Platz, was jedem Schaltschrankbauer hilft, dessen Montageplatte ohnehin voll ist. Der Isolierwerkstoff Polyamid 66 (PA 66) in Grau bringt lediglich 10,3 g auf die Waage. Die Brandlast liegt bei 0,219 MJ, eine Angabe, die Planer und Brandschutzbeauftragte bei der Dokumentation gern zur Hand haben.
Käfigklemme (CAGE CLAMP) für zügiges Verdrahten
Die Anschlusstechnik CAGE CLAMP arbeitet mit einer Käfigklemme, die per Betätigungswerkzeug geöffnet wird. Für den Leiter ist eine Abisolierlänge von 10 bis 12 mm vorgesehen. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-1, der Nennstrom beträgt 0,5 A. Das passt zu typischen Steuer- und Meldestromkreisen, nicht zu Leistungsabgängen. Ob die integrierte Diode zu Ihrer Schaltung passt, etwa als Freilaufdiode an einer Relaisspule, klären Sie vor der Bestellung im Datenblatt, besonders Polung und Sperrspannung.
Profi-Reihenklemme für Gewerbe, Industrie und Zuhause
In Maschinenbau, Industrie, Logistik und Facility Management steckt die Klemme in Steuerungen von Förderanlagen, Toren und Lüftungsklappen. Hausverwaltungen und Kommunen profitieren, wenn bei der Wartung von Verteilern jede Klemme klar zugeordnet ist. Und Profi-Qualität lässt sich auch privat nutzen: In der Hausverteilung im Keller, bei der Smart-Home-Steuerung im Hausflur oder in der Werkstatt und im Hobbykeller wird aus dem Eigenbau eine saubere, übersichtliche Lösung. Wer im Arbeitszimmer oder Homeoffice ein Mess- und Steuerprojekt auf der Hutschiene aufbaut, schätzt die schmale Baubreite.
Fünf Praxis-Vorteile der Doppelstock-Diodenklemme
- Platzsparender Aufbau: Auf nur 5,2 mm Breite bringt die Doppelstock-Bauform zwei Potentiale unter und entlastet die Tragschiene, besonders in dicht belegten Verteilern.
- Diode direkt in der Klemme: Spulenbeschaltung und Anschluss in einem Bauteil sparen Einzelverdrahtung und reduzieren Fehlerquellen im Schaltschrank, etwa bei vielen Relaisspulen.
- Schnelle Frontverdrahtung: Leiter mit 10 bis 12 mm Abisolierlänge werden in der Käfigklemme von vorn angeschlossen, auch bei dichter Belegung.
- Geringes Gewicht, klare Daten: Polyamid 66 mit nur 10,3 g Gewicht und 0,219 MJ Brandlast erleichtert Dokumentation und Planung.
- Normbezug für die Praxis: Die Bemessungsdaten nach IEC/EN 60947-7-1 schaffen Klarheit bei Abnahme, Prüfung und Ersatzteilbestellung.
Tragschienenmontage DIN 35: sicher einbauen
Die Klemme wird auf die Tragschiene DIN 35 aufgerastet. Arbeiten im Schaltschrank oder im Verteiler gehören ausschließlich in die Hände einer Elektrofachkraft, und zwar im spannungsfreien Zustand. Ein Vorschaltgerät wie KVG, VVG oder EVG ist hier nicht im Spiel; der Einsatz richtet sich nach Schaltung und den im Datenblatt genannten Grenzwerten. Beschriften Sie die Potentiale nach dem Anschluss eindeutig, damit auch Kollegen oder spätere Servicetechniker den Stromkreis schnell nachvollziehen können.
Wer Schaltschränke in Serie baut oder Anlagen regelmäßig instand hält, bestellt Klemmen dieses Typs am besten gleich in der benötigten Stückzahl nach; die Position umfasst jeweils ein Stück. Sind Sie unsicher, ob die Diodenklemme zu Ihrer Schaltung passt, unterstützt Sie unser Team bei der Auswahl, damit Profi-Qualität zuverlässig im Betrieb wie im Eigenheim ankommt.
