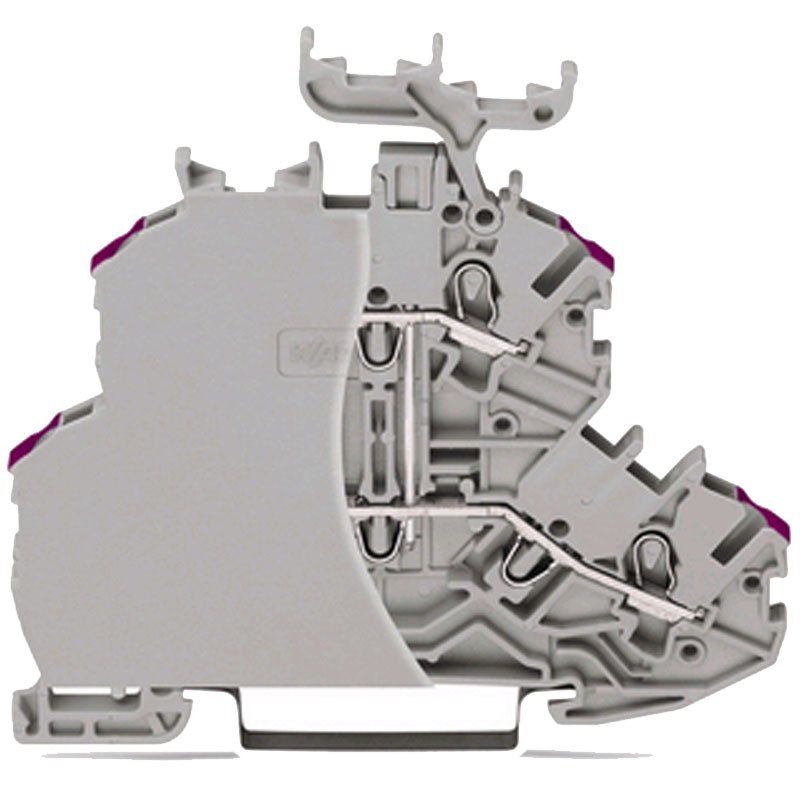

In dicht gepackten Verteilern entscheidet oft jeder Millimeter Tragschiene. Die Wago Doppelstockklemme 2000-2208/099-000 (1 Stück) aus der Serie 2000 bringt die bewährte CAGE-CLAMP-Technik in eine Bauform, die auf der Tragschiene DIN 35 mit nur 4,2 Millimetern Breite auskommt. Für Schaltschrankbauer und Elektrohandwerk ist sie ein vertrauter Baustein, und auch im Eigenheim sorgt sie dafür, dass der Elektriker eine übersichtliche Verteilung aufbauen kann.
Doppelstock-Bauform spart Platz auf der DIN-Schiene
Die Maße sind kompakt: 4,2 Millimeter Breite, 51,7 Millimeter Höhe und 69,7 Millimeter Tiefe bei einem Gewicht von rund 9,8 Gramm. Der Isolierwerkstoff Polyamid 66 in Grau ist im Schaltschrankbau etabliert, die Brandlast liegt laut Datenblatt bei 0,219 Megajoule. Die Frontverdrahtung in horizontaler Bauform hält die Anschlüsse von vorn gut zugänglich, was Inbetriebnahme, Prüfung und spätere Erweiterungen erleichtert. Weil nur ein Potential vorhanden ist, bleibt die Zuordnung der Leiter im Verteiler übersichtlich.
13,5 A und 800 V: Bemessungsdaten nach IEC/EN 60947-7-1
Die Klemme ist für einen Nennstrom von 13,5 Ampere und eine Bemessungsspannung von 800 Volt ausgewiesen. Hinzu kommen eine Bemessungsstoßspannung von 8 Kilovolt und der Verschmutzungsgrad 3, typische Werte für den industriellen Einsatz. Die Bemessungsdaten richten sich nach IEC/EN 60947-7-1, der Produktnorm für Reihenklemmen. Der Anschluss erfolgt als Käfigklemme (CAGE CLAMP), die Abisolierlänge beträgt 9 bis 11 Millimeter. Wichtig für die Planung: Es handelt sich um ein Einzelstück, die Verpackungseinheit ist also 1 Stück; für größere Reihen bestellen Sie die benötigte Menge entsprechend.
Montage und Sicherheit im Verteiler
Die Klemme wird auf der Tragschiene DIN 35 montiert. Arbeiten an Verteilungen und Installationen gehören grundsätzlich in die Hände einer Elektrofachkraft; das Verdrahten erfolgt ausschließlich im spannungsfreien Zustand, mit vorheriger Freischaltung, Sicherung gegen Wiedereinschalten und Spannungsfreiheitsmessung. Beachten Sie die zulässigen Leiterquerschnitte laut Datenblatt, das am Artikel zum Download bereitsteht. Verwenden Sie die Klemme ausschließlich innerhalb der angegebenen Bemessungsdaten.
Einsatzbereiche vom Schaltschrank bis zum Hobbykeller
Im gewerblichen Umfeld findet die Klemme ihren Platz in Schaltschränken, Maschinensteuerungen, Unterverteilungen von Logistikhallen, Hotels, Kfz-Werkstätten und Kommunalgebäuden. Facility-Management-Teams und Hausverwaltungen schätzen die nachvollziehbare, wartungsfreundliche Verdrahtung bei Prüfungen. Profi-Qualität lässt sich aber ebenso zu Hause nutzen: Wird im Keller die Unterverteilung erweitert, die Garage mit einem eigenen Stromkreis versorgt, ein Homeoffice neu angebunden oder der Hobbyraum zur Werkstatt ausgebaut, sorgt eine saubere Reihenklemmung für Übersicht und Sicherheit. Die Arbeit übernimmt auch hier Ihr Elektrofachbetrieb.
Fünf Argumente für die Käfigklemme der Serie 2000
- Platzsparende Doppelstock-Bauform: Nur 4,2 mm Breite auf der Tragschiene DIN 35 schonen den knappen Raum im Verteiler.
- Bewährter CAGE-CLAMP-Anschluss: Die Käfigklemme nimmt Leiter mit 9 bis 11 mm Abisolierlänge sicher auf.
- Solide Bemessungsdaten: 13,5 A, 800 V und 8 kV Stoßspannung sind klar dokumentiert, das erleichtert die Auslegung.
- Robuster Isolierstoff: Polyamid 66 in Grau ist im Schaltschrankbau etabliert und sorgt für ein einheitliches Bild.
- Gute Zugänglichkeit: Die Frontverdrahtung erleichtert Prüfung, Wartung und Nachrüstung in der freigeschalteten Anlage.
Bestellhinweise für Einzelstück und Serienbedarf
Der Artikel ist aktuell lieferbar und wird als einzelne Klemme verkauft, was die genaue Mengenplanung für Serienbau, Instandhaltung und kleine Reparaturen ermöglicht. Servicetechniker können Ersatz gezielt nachbestellen, Hausverwaltungen halten für Wartungsrunden einige Stücke vor, und Privatkunden erhalten genau die Anzahl, die der Elektriker für die Erweiterung ihrer Verteilung benötigt. Vergleichen Sie vorab die Typenbezeichnung 2000-2208/099-000 mit Ihrer Stückliste, damit die Klemme exakt zur bestehenden Reihe passt.
