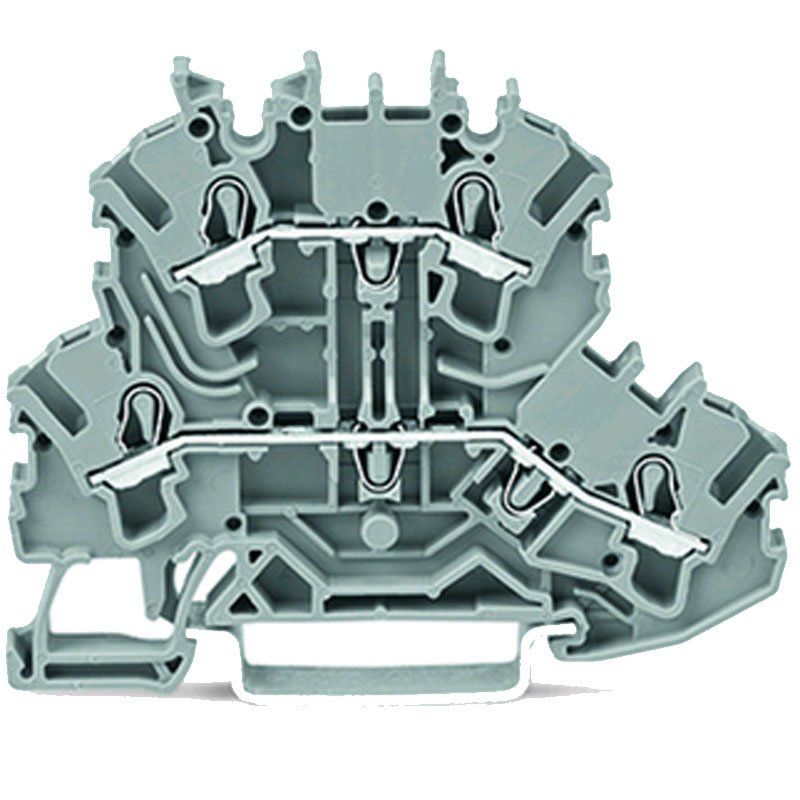

Wer in Schaltschränken und Unterverteilungen dicht verdrahten muss, kennt das Problem: Die Tragschiene ist voll, bevor alle Leiter angeschlossen sind. Die Wago Doppelstockklemme 2002-2201 (1 Stück) löst genau das, denn sie stapelt zwei Klemmstellen übereinander und bringt so zwei Potentiale auf einer Baubreite von lediglich 5,2 mm unter. Die graue Reihenklemme aus der WAGO-Serie 2002 wird auf die Tragschiene DIN 35 aufgerastet und arbeitet mit der bewährten Käfigklemme (CAGE CLAMP) – schraubenlos, rüttelsicher und wartungsarm.
Doppelstock-Reihenklemme mit CAGE CLAMP: doppelte Belegung, halber Platz
Im Vergleich zu zwei einzelnen Durchgangsklemmen spart die Doppelstockausführung spürbar Platz auf der Hutschiene. Gerade im Schaltanlagenbau, bei Nachrüstungen in bestehenden Verteilungen oder in kompakten Steuerungsgehäusen entscheidet jeder Millimeter darüber, ob zusätzliche Stromkreise noch hineinpassen. Die horizontale Bauform mit Frontverdrahtung sorgt dafür, dass beide Etagen gut zugänglich bleiben. Die Abisolierlänge beträgt 10 bis 12 mm; ein sauber abisolierter Leiter wird von der Federkraft der Käfigklemme dauerhaft mit gleichbleibendem Kontaktdruck gehalten – ganz ohne Drehmomentschlüssel.
Technische Eckdaten für Planung und Prüfung
Für die Auslegung relevant sind die Bemessungsdaten nach IEC/EN 60947-7-1: Die Klemme ist für einen Nennstrom von 24 A und eine Bemessungsspannung von 500 V ausgelegt, die Bemessungsstoßspannung liegt bei 6 kV, angegeben für Verschmutzungsgrad 3. Das Isolierstoffgehäuse besteht aus Polyamid 66 (PA 66), einem formstabilen technischen Kunststoff, der sich im Schaltschrankbau seit Jahrzehnten bewährt hat. Mit Abmessungen von 5,2 × 51,7 × 69,7 mm (Breite × Höhe × Tiefe) und einer Brandlast von 0,204 MJ lässt sich die Klemme präzise in Brandschutz- und Platzberechnungen einplanen.
- Platzgewinn auf der Tragschiene: Zwei Potentiale auf 5,2 mm Breite schaffen Reserven für spätere Erweiterungen, ohne dass eine zweite Hutschiene gesetzt werden muss.
- Schraubenlose Montage: Die CAGE-CLAMP-Technik spart Zeit pro Anschlusspunkt und macht das Nachziehen von Klemmschrauben bei Wartungsintervallen überflüssig.
- Normgerechte Bemessung: 24 A, 500 V und 6 kV nach IEC/EN 60947-7-1 geben Planern und Prüfern belastbare Werte für Dokumentation und Abnahme.
- Übersichtliche Verdrahtung: Frontverdrahtung und horizontale Bauform halten beide Etagen zugänglich, was Fehlersuche und Umklemmen erleichtert.
- Einzeln nachbestellbar: Als Einzelstück erhältlich, lassen sich Klemmleisten exakt passend ergänzen – ideal für Servicetechniker und Bestandsanlagen.
Für Gewerbe, Industrie und Facility Management – und für Ihre Verteilung daheim
Elektrohandwerk, Schaltschrankbauer, Industriebetriebe und Facility-Management-Teams setzen die 2002er-Serie für Steuerungen, Maschinenverdrahtung, Gebäudetechnik und Beleuchtungsanlagen in Logistikhallen ein. Hausverwaltungen profitieren bei der Sanierung von Unterverteilungen in Mehrfamilienhäusern, Kommunen bei Schaltschränken in Schulen oder Sporthallen. Dieselbe Profi-Qualität kommt aber auch im eigenen Zuhause zum Tragen: in der Unterverteilung im Keller, in der Garage, wenn dort Stromkreise für Tor, Licht und Steckdosen ergänzt werden, in der Werkstatt oder im Hobbykeller mit eigenem Maschinenstromkreis sowie bei der Zuleitung für Beleuchtung und Pumpen im Garten.
Sicherer Einbau nur durch die Elektrofachkraft
Arbeiten an Verteilungen und Schaltanlagen dürfen ausschließlich von einer Elektrofachkraft im spannungsfreien Zustand ausgeführt werden – nach den fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken oder abschranken. Privatkunden besprechen den Einsatz daher am besten mit ihrem Elektrobetrieb. Prüfen Sie vor der Bestellung, ob Leiterquerschnitt und Leiterart zum Datenblatt passen, und denken Sie an Zubehör wie Abschlussplatten, Endklammern und Beschriftung, das bei WAGO separat erhältlich ist.
Unterm Strich ist die WAGO 2002-2201 eine kompakte, normgerecht bemessene Doppelstockklemme für alle, die viele Leiter auf wenig Raum sauber auflegen wollen – im Industrieschaltschrank ebenso wie in der sanierten Hausverteilung. Bestellen Sie gleich die benötigte Stückzahl plus kleine Reserve für spätere Erweiterungen.
