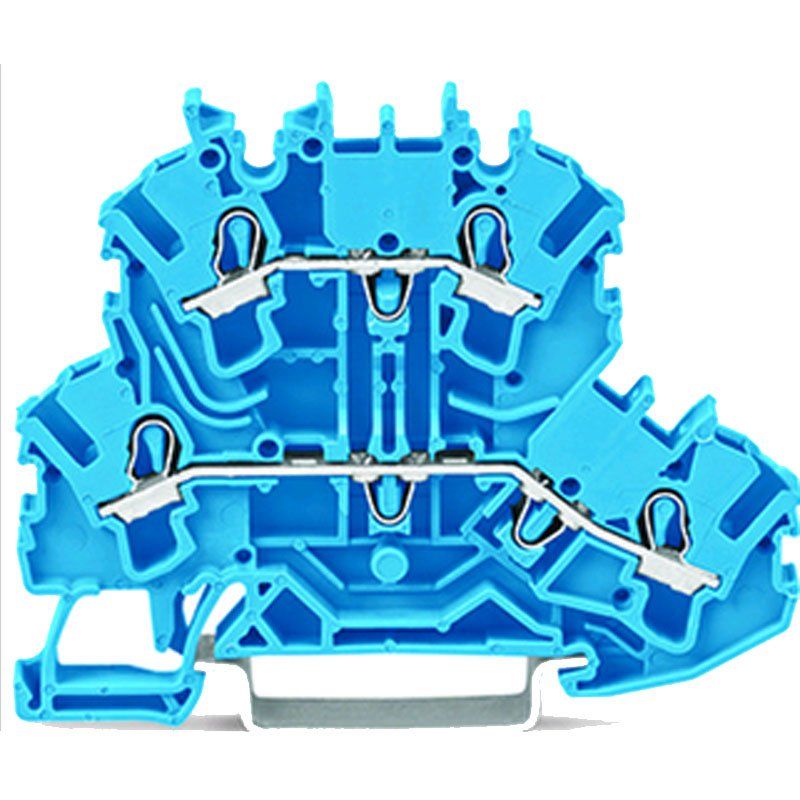

Wer im Schaltschrank oder in der Unterverteilung um jeden Millimeter Tragschiene ringt, findet in der Wago Doppelstockklemme 2002-2204 (1 Stück) eine sehr effiziente Lösung: Auf einer Baubreite von nur 5,2 mm stellt die blaue Klemme zwei voneinander getrennte Potentiale bereit. Das verdoppelt die Anschlussdichte gegenüber einer einstöckigen Reihenklemme, ohne dass der Verteiler breiter werden muss. Für Schaltanlagenbauer, Elektrohandwerksbetriebe und das Facility Management bedeutet das mehr Reserve im Bestand – und für Bauherren dieselbe Profi-Qualität auch im eigenen Zuhause.
Zwei Ebenen, ein Klemmenplatz: der Aufbau der blauen Doppelstockklemme
Montiert wird die Klemme auf der Tragschiene DIN 35; verdrahtet wird sie von vorn. Dank dieser Frontverdrahtung in horizontaler Bauform bleiben beide Etagen gut zugänglich, und die Leitungen lassen sich ordentlich in den Verdrahtungskanal führen. Mit 51,7 mm Höhe und 69,7 mm Tiefe passt sie in gängige Verteilergehäuse und Schaltschränke. Das Isoliergehäuse besteht aus Polyamid 66 (PA 66), einem bewährten, formstabilen Werkstoff für Reihenklemmen; die Brandlast liegt bei lediglich 0,204 MJ pro Klemme. Die blaue Farbe erfüllt in der Praxis einen klaren Zweck: Nach gängiger Farbkonvention kennzeichnet sie den Neutralleiter und schafft auf einen Blick Ordnung im Klemmenblock.
CAGE CLAMP, 24 A und 500 V: Technik für den Dauerbetrieb
Als Anschlusstechnik kommt die Käfigklemme (CAGE CLAMP) zum Einsatz. Die Federkraft passt sich dem eingeführten Leiter selbsttätig an und hält den Kontaktdruck dauerhaft – ein Nachziehen wie bei Schraubklemmen entfällt. Die Bemessungsdaten nach IEC/EN 60947-7-1 weisen 24 A Nennstrom, 500 V Bemessungsspannung und 6 kV Bemessungsstoßspannung aus; ausgelegt ist sie für Verschmutzungsgrad 3. Die Abisolierlänge beträgt 10 bis 12 mm. Wer diese Länge konsequent einhält, erzielt reproduzierbar sichere Verbindungen – ein Pluspunkt bei Serienverdrahtung in Industrie, Logistikzentren oder kommunalen Liegenschaften.
Ihre Vorteile mit der Wago 2002-2204 im Überblick
- Doppelte Belegung auf 5,2 mm: Zwei Potentiale pro Klemmenplatz halbieren den Platzbedarf auf der Tragschiene und schaffen Reserven für spätere Erweiterungen.
- Wartungsfreie Federklemmtechnik: CAGE CLAMP hält den Kontaktdruck dauerhaft und spart bei Wartungsrundgängen im Facility Management das Nachziehen von Schrauben.
- Klare N-Kennzeichnung: Die blaue Ausführung trennt Neutralleiter-Verbindungen optisch von grauen Durchgangsklemmen und beschleunigt Prüfung sowie Fehlersuche.
- Robuste Bemessungswerte: 24 A, 500 V und 6 kV Bemessungsstoßspannung decken typische Verteilungsaufgaben in Gewerbe, Hotellerie und Einzelhandel souverän ab.
- Einzeln nachkaufbar: Die Abgabe als Einzelstück erlaubt passgenaue Ergänzungen bestehender 2002-Klemmenleisten, ohne ganze Packungen auf Lager legen zu müssen.
Profi-Qualität für Keller, Garage und Werkstatt zu Hause
Was sich in Industrieanlagen und Gewerbeobjekten bewährt, überzeugt auch in der privaten Hausinstallation. Typische Einsatzorte sind die Unterverteilung im Keller, der Stromkreisverteiler in der Garage, die Werkstatt mit eigenen Maschinenstromkreisen oder ein Hobbyraum, der nachträglich zusätzliche Abgänge erhält. Auch wer den Garten mit Außensteckdosen und Beleuchtung erschließt oder das Homeoffice über einen eigenen Stromkreis versorgen lässt, profitiert von der kompakten Doppelstocktechnik: Im oft knapp bemessenen Kleinverteiler bleibt so Platz für weitere Komponenten.
Sichere Installation durch die Elektrofachkraft
Arbeiten an Verteilungen und festen Elektroinstallationen gehören in die Hände einer Elektrofachkraft. Die Montage erfolgt grundsätzlich im spannungsfreien Zustand: freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen. Ein Vorschaltgerät oder Betriebsgerät benötigt die Klemme nicht, denn sie ist reines Verbindungsmaterial. Für Elektrobetriebe, Hausverwaltungen und Kfz-Werkstätten mit eigener Betriebsverteilung lohnt sich ein kleiner Vorrat, damit Erweiterungen ohne Lieferverzug umgesetzt werden können. Bitte prüfen Sie vor dem Einbau, ob die Klemme zu Ihrer bestehenden Leiste der Serie 2002 passt – so entsteht ein einheitlicher, sauber dokumentierbarer Klemmenblock.
