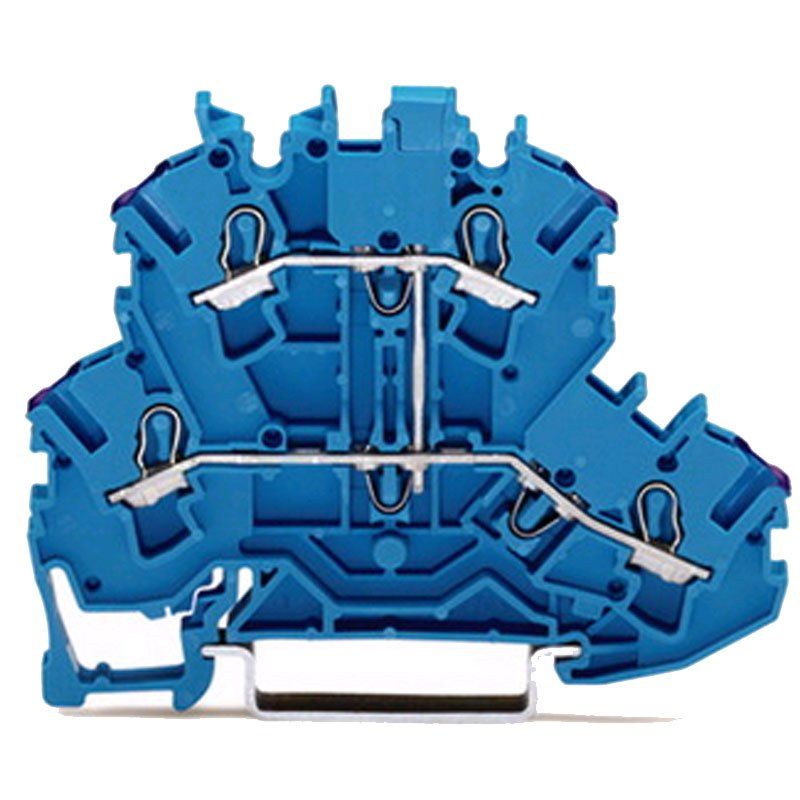

Wago Doppelstockklemme 2002-2209, 4-Leiter, blau, Tragschiene DIN 35
Bei beengtem Platzangebot im Schaltschrank hilft die Doppelstockklemme 2002-2209 von Wago: Sie bringt vier Leiteranschlüsse auf zwei Ebenen unter und spart dadurch gegenüber einreihigen Klemmen deutlich Platz auf der Tragschiene.
Einsatzbereiche
Die zweistöckige Klemme eignet sich für Verteiler und Schaltanlagen, in denen viele Anschlussstellen auf begrenzter Tragschienenlänge untergebracht werden müssen. Durch die interne Brückung lassen sich mehrere Leiter auf ein gemeinsames Potential zusammenführen, ohne zusätzliche Verdrahtung.
Vorteile bei Montage und Einsatz
Die Frontverdrahtung erlaubt einen bequemen Zugang zu beiden Klemmenebenen, auch wenn die Klemme dicht mit Nachbarklemmen gereiht ist. Mit nur 5,2 mm Breite pro Klemmstelle bleibt der Platzbedarf auf der Tragschiene trotz vier Anschlüssen gering.
Technik in Kürze
Die Klemme ist für 24 A bei 500 V Bemessungsspannung nach EN ausgelegt, mit einer Bemessungsstoßspannung von 6 kV und Verschmutzungsgrad 3. Das Gehäuse aus Polyamid 66 (PA 66) misst 5,2 mm Breite, 51,7 mm Höhe und 69,7 mm Tiefe bei rund 10,7 g Gewicht. Der Anschluss erfolgt über Käfigklemmen mit einer Abisolierlänge von etwa 10 bis 12 mm.
Kompatibilität und Hinweise
Die Doppelstockklemme wird auf Tragschiene DIN 35 montiert und ist für eindrähtige Leiter mit Käfigklemmen-Anschluss vorgesehen. Halten Sie beim Anschließen die angegebene Abisolierlänge ein, damit die Leiter in beiden Klemmenebenen sicher kontaktiert werden.
Fazit
Wer auf der Tragschiene Platz sparen und dennoch vier Leiter sicher anschließen möchte, ist mit der Wago-Doppelstockklemme 2002-2209 gut beraten.
Kurz zusammengefasst:
- Zwei Klemmenebenen für vier Leiteranschlüsse
- Nennstrom 24 A bei 500 V Bemessungsspannung
- Nur 5,2 mm Breite trotz Doppelstockbauweise
- Käfigklemmen-Anschluss für eindrähtige Leiter
- Montage auf Tragschiene DIN 35
