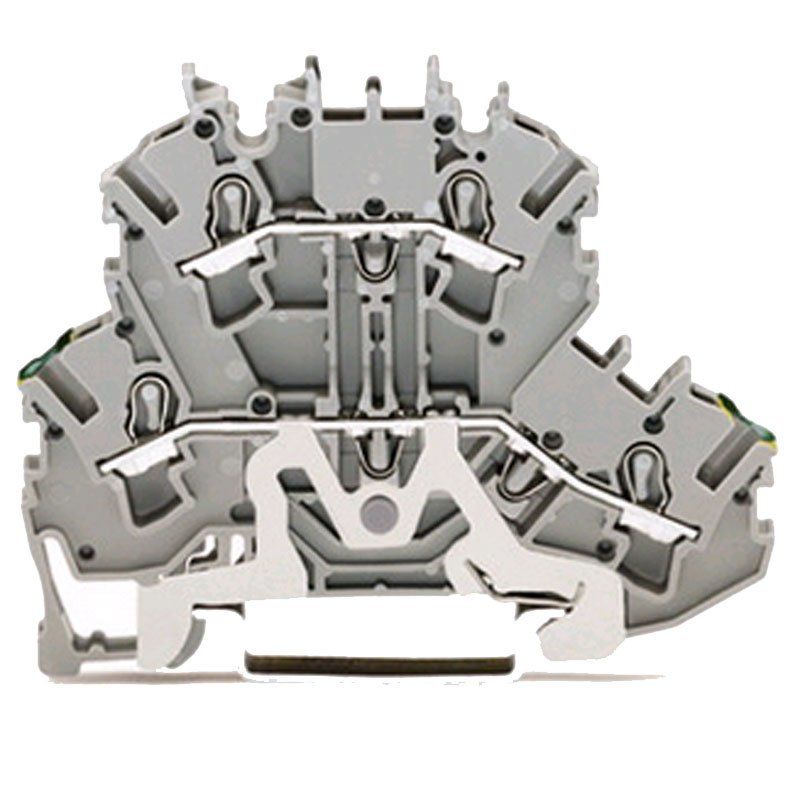

Platz im Verteiler ist im Gewerbe wie im Eigenheim oft das knappste Gut. Die Wago Doppelstockklemme 2002-2227 (1 Stück) beantwortet dieses Problem mit zwei übereinanderliegenden Anschlussebenen auf einer Breite von gerade einmal 5,2 mm. In der klassischen grauen Ausführung eignet sie sich als universelle Verbindungsklemme für Außenleiter und Steuerstromkreise – überall dort, wo Elektroinstallateure, Schaltschrankbauer und Instandhalter viele Leitungen auf engem Raum ordnen müssen. Dieselbe Industriequalität setzen Elektrofachbetriebe auch in privaten Häusern ein.
Mehr Anschlüsse pro Zentimeter Tragschiene
Eine Doppelstockklemme vereint zwei Klemmstellen-Etagen in einem Gehäuse, die zwei getrennte Potentiale führen. Gegenüber einer Reihe einstöckiger Klemmen gleicher Breite lässt sich die Zahl der Verbindungen auf derselben Schienenlänge damit verdoppeln. Die 2002-2227 rastet auf die Tragschiene DIN 35 auf und wird in horizontaler Bauform von vorn verdrahtet. Mit ihren Abmessungen von 5,2 mm Breite, 51,7 mm Höhe und 69,7 mm Tiefe fügt sie sich in Klein- und Unterverteilungen ebenso ein wie in großzügig dimensionierte Industrieschaltschränke. Das Gewicht pro Klemme liegt bei 12,89 g.
Elektrische Kennwerte und Werkstoff im Detail
Laut Bemessungsdaten gemäß IEC/EN 60947-7-1 ist die graue Klemme für einen Nennstrom von 24 A und eine Bemessungsspannung von 500 V bemessen. Die Bemessungsstoßspannung beträgt 6 kV; ausgelegt ist sie zudem für Verschmutzungsgrad 3, wie er typischerweise in industriellen Umgebungen wie Produktionshallen oder Lagerhallen angesetzt wird. Das Isoliergehäuse aus Polyamid 66 (PA 66) ist formstabil und bei Reihenklemmen seit Jahrzehnten etabliert; die Brandlast beträgt 0,198 MJ. Verbunden wird über die Käfigklemme (CAGE CLAMP): Eine Feder drückt den Leiter gegen die Stromschiene und hält die Verbindung ohne Schraubanzug dauerhaft konstant. Abisoliert wird auf 10 bis 12 mm.
Darum setzen Profis auf die graue 2002-2227
- Zeitersparnis bei der Verdrahtung: Federklemmtechnik statt Schraubanzug beschleunigt die Verdrahtung großer Klemmenleisten in Industrie und Logistik spürbar.
- Kompakte Verteilungen: Zwei Potentiale auf 5,2 mm Breite schaffen Reserve im Schaltschrank, wenn Hausverwaltungen oder Hotelbetriebe nachträglich Stromkreise ergänzen.
- Dauerhaft fester Kontakt: Die Käfigklemme muss nicht nachgezogen werden, was den Aufwand bei Wartungsrundgängen im Facility Management und in kommunalen Gebäuden senkt.
- Universelle Farbgebung: Grau ist die übliche Farbe für allgemeine Durchgangsverbindungen und lässt sich mit blauen Klemmen für den Neutralleiter übersichtlich kombinieren.
- Bedarfsgerecht einzeln bestellbar: Ob Ersatz für eine einzelne Klemme oder Ergänzung einer bestehenden Leiste der Serie 2002 – Sie kaufen genau die Menge, die das Projekt verlangt.
Vom Gewerbeobjekt in die eigene Hausverteilung
Die Qualität, die Einzelhandel, Gastronomie und Kfz-Werkstätten im täglichen Betrieb schätzen, kommt auch Ihrem Zuhause zugute. Lässt der Elektrobetrieb eine neue Unterverteilung für den Hobbykeller setzen, die Garage mit eigenen Steckdosenkreisen ausstatten oder den Wintergarten, die Terrasse und das Arbeitszimmer mit zusätzlichen Stromkreisen versorgen, wird es im Verteilerkasten schnell eng. Doppelstockklemmen wie diese helfen, die Verdrahtung kompakt und nachvollziehbar zu halten – und wer später erweitert, findet eine aufgeräumte, übersichtliche Klemmenleiste vor.
Montagehinweis: nur spannungsfrei und vom Fachbetrieb
Die Klemme ist passives Installationsmaterial und arbeitet ohne Vorschaltgerät, Treiber oder sonstiges Betriebsgerät. Eingebaut wird sie ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft, die zuvor freischaltet, gegen Wiedereinschalten sichert und die Spannungsfreiheit prüft. Achten Sie auf die korrekte Abisolierlänge und darauf, dass die Bemessungswerte von 24 A und 500 V zur jeweiligen Anwendung passen. Für Abnehmer mit regelmäßigem Bedarf wie Industriebetriebe, Veranstaltungstechnik-Dienstleister oder Logistikstandorte lohnt sich die Bevorratung, um Wartungs- und Umbaufenster ohne Wartezeit auf Material zu nutzen.
