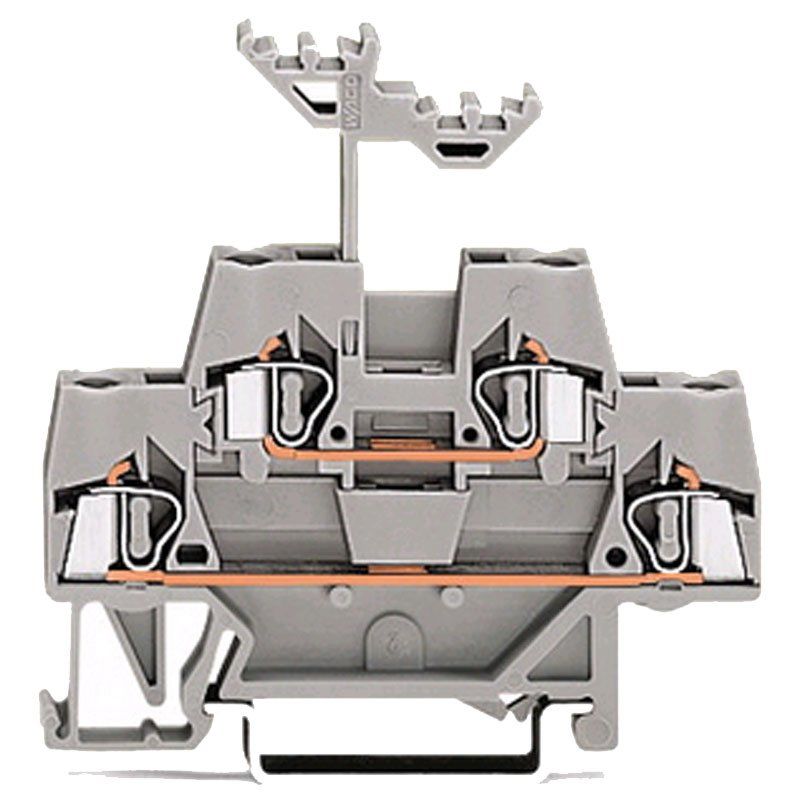

Wer Schaltschränke, Unterverteilungen oder Steuerungen verdrahtet, kennt das Platzproblem: viele Leiter, wenig Tragschiene. Die Wago Doppelstockklemme 280-519 (1 Stück) begegnet ihm mit zwei übereinanderliegenden Potentialebenen bei nur 5 mm Baubreite. Elektrohandwerk, Schaltschrankbau und Instandhaltung im Gewerbe profitieren davon ebenso wie Privathaushalte, in denen eine Elektrofachkraft die Unterverteilung im Keller oder die Maschinensteuerung in der Werkstatt sauber ordnet.
Platzsparende Doppelstockklemme für die Tragschiene DIN 35
Die Klemme der Serie 280 wird auf der Tragschiene DIN 35 montiert und bietet zwei Potentiale. Das spart Schienenlänge, denn statt zwei Klemmen nebeneinander zu setzen, verdrahten Sie zwei Ebenen in einem Block. Mit 5 mm Breite, 58,5 mm Höhe und 64 mm Tiefe bleibt der Einbauraum überschaubar, auch in kompakten Kleinverteilern. Der Isolierwerkstoff ist Polyamid 66 in Grau; die Brandlast ist mit 0,166 MJ angegeben, was für die Brandschutzplanung im Gebäude relevant sein kann.
CAGE CLAMP Käfigklemme für sichere Frontverdrahtung
Die Anschlusstechnik ist eine Käfigklemme (CAGE CLAMP) mit Frontverdrahtung. Die Leiter werden von vorn eingeführt, die empfohlene Abisolierlänge beträgt 8 bis 9 mm. Das erleichtert die Arbeit in engen Schaltschränken, in denen man seitlich schlecht an die Klemmstelle kommt. Für Schaltanlagenbauer und Servicetechniker bedeutet das kürzere Verdrahtungszeiten und ein übersichtliches Klemmbild, gerade wenn viele Potentiale parallel geführt werden. Welche Leiterquerschnitte und Leiterarten zulässig sind, entnehmen Sie dem Datenblatt zum Artikel.
Elektrische Kennwerte für den Einsatz in Industrie und Gebäude
Der Nennstrom beträgt 20 A bei einer Bemessungsspannung von 500 V, die Bemessungsstoßspannung liegt bei 6 kV, der Verschmutzungsgrad bei 3. Damit lässt sich die Klemme in vielen Steuer- und Verteilerstromkreisen einsetzen, etwa in Maschinen, Fördertechnik oder Gebäudetechnik. Beachten Sie, dass die tatsächliche Belastbarkeit vom angeschlossenen Leiter und der Umgebung abhängt; die Auslegung bleibt Aufgabe der Elektrofachkraft. Montage und Verdrahtung erfolgen grundsätzlich im spannungsfreien Zustand.
Von der Industrie bis in den Hobbykeller
Im Gewerbe verdrahten Facility-Management-Teams, Hausverwaltungen und Instandhalter damit Beleuchtungssteuerungen, Torantriebe oder Lüftungsanlagen übersichtlich. Im eigenen Haus findet die Klemme ihren Platz in der Unterverteilung im Keller, in der Heizungssteuerung, im Hobbyraum für Modellbau und Maschinen, in der Garage für den Torantrieb oder im Homeoffice, wenn Netzwerk- und Steuertechnik in einem Schrank zusammenlaufen. Dort gilt wie im Betrieb: Arbeiten an der festen Installation gehören in die Hand einer Elektrofachkraft.
Fünf Argumente für die Serie 280 im Schaltschrank
- Doppelte Verdrahtungsdichte: Zwei Potentiale in einem Klemmenblock sparen Platz auf der Tragschiene und halten Schaltschränke kompakt.
- Schlanke 5 mm Baubreite: Auch in flachen Kleinverteilern lassen sich viele Anschlüsse auf wenig Raum unterbringen.
- Frontverdrahtung mit Käfigklemme: Der Leiteranschluss erfolgt von vorn, die Abisolierlänge von 8 bis 9 mm ist klar vorgegeben.
- Robuster Isolierwerkstoff: Polyamid 66 in Grau bietet eine solide Basis für den Dauereinsatz in Schaltschrank und Verteilung.
- Klare elektrische Kennwerte: 20 A, 500 V und 6 kV Bemessungsstoßspannung erleichtern die Planung und Dokumentation.
Bestellung für Projekte und Nachrüstung
Angeboten wird die Klemme als Einzelstück, sodass Sie die benötigte Anzahl exakt zusammenstellen und bei Bedarf in Projektmengen nachbestellen können. Das ist praktisch für Elektrohandwerk und Großhandel ebenso wie für Wartungsverträge, bei denen einzelne Ersatzklemmen im Servicekoffer liegen sollten. Das Datenblatt mit allen Maßen und Anschlussdaten steht direkt beim Artikel zum Download bereit. Prüfen Sie vor der Bestellung, ob die Klemme zu Ihrer vorhandenen Wago-Reihe passt und ob zusätzliches Zubehör für den Aufbau nötig ist. Wer für den Umbau ohnehin eine Elektrofachkraft beauftragt, kann die benötigten Klemmen gleich mitbestellen.
