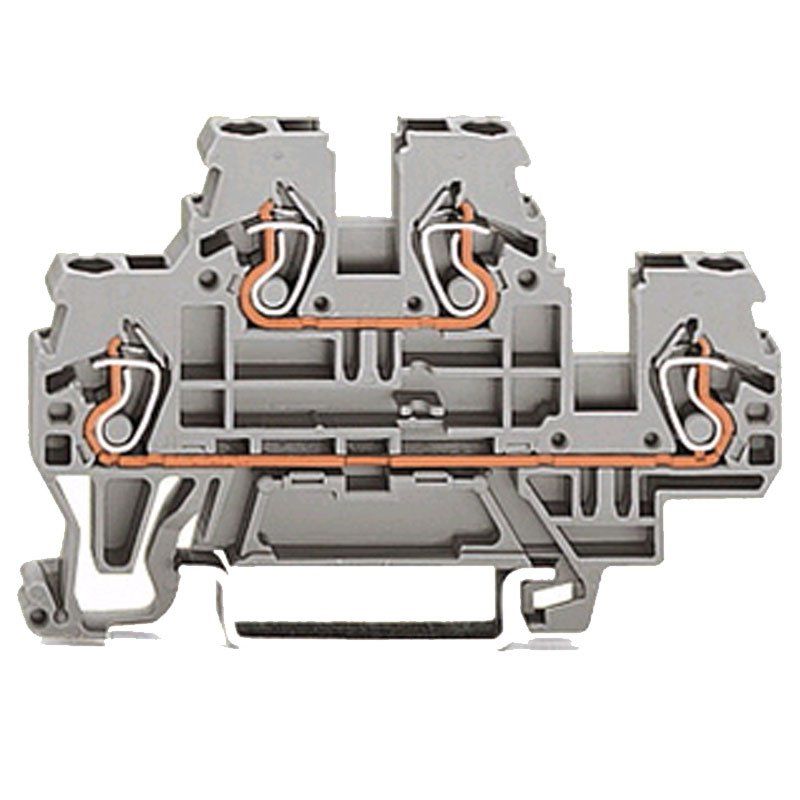

Wenn im Schaltschrank jeder Millimeter Tragschiene zählt, spielt eine Doppelstockklemme ihre Stärke aus: Zwei voneinander getrennte Potentiale teilen sich eine einzige Klemmenbreite. Die Wago Doppelstockklemme 870-501 (1 Stück) bringt auf nur 5 mm Breite vier Klemmstellen in CAGE-CLAMP-Technik unter, ist für 24 A Nennstrom und 500 V Bemessungsspannung ausgelegt und wird auf Tragschiene 35 montiert. Damit eignet sie sich für kompakte Verteilungen, Steuerungen und Gebäudetechnik, in denen Platz, Übersicht und zuverlässige Kontaktierung gleichermaßen wichtig sind.
Doppelstock-Technik: zwei Potentiale auf 5 mm Klemmenbreite
Der zweistöckige Aufbau spart gegenüber zwei einstöckigen Durchgangsklemmen spürbar Platz auf der Schiene, ohne Abstriche bei der Zugänglichkeit. Beide Ebenen werden in Frontverdrahtung angeschlossen, die Leiter lassen sich also bequem von vorne einführen und später kontrollieren. Mit 70 mm Höhe und 40 mm Tiefe ab Tragschiene bleibt die Klemme kompakt genug für flache Verteilergehäuse. Bei einem Gewicht von 9,9 g und einer Brandlast von lediglich 0,168 MJ fällt sie auch in dicht bestückten Anlagen kaum ins Gewicht. Für Schaltanlagenbauer bedeutet das: mehr Stromkreise pro Tragschiene und kompaktere Gehäuse im Projekt.
CAGE CLAMP: sichere Leiteranschlüsse von 0,08 bis 2,5 mm²
Die bewährte Käfigzugfeder von WAGO hält Kupferleiter dauerhaft mit gleichbleibender Kontaktkraft – unabhängig davon, wie sorgfältig ein Monteur eine Schraube angezogen hätte. Eindrähtige Leiter lassen sich von 0,08 bis 2,5 mm² anschließen, feindrähtige Leiter mit Aderendhülse mit Kunststoffkragen von 0,08 bis 1,5 mm². Die Abisolierlänge beträgt 6 bis 7 mm, geöffnet wird die Klemmstelle mit einem Betätigungswerkzeug. Die Verlustleistung pro Pol liegt bei 0,766 W bei Nennstrom, was eine geringe Eigenerwärmung im Schaltschrank unterstützt. Bemessen ist die Klemme nach IEC/EN 60947-7-1, eingestuft für Überspannungskategorie III, Verschmutzungsgrad 3 und eine Bemessungsstoßspannung von 6 kV.
Robust im Dauerbetrieb: Werkstoff, Temperaturbereich und Brandschutz
Das graue Isoliergehäuse besteht aus Polyamid 66 (PA 66) und erreicht die Brennbarkeitsklasse V0 nach UL 94. Die Dauergebrauchstemperatur reicht von −60 bis +105 °C, verarbeitet werden kann die Klemme zwischen −35 und +85 °C. Damit ist sie für Maschinensteuerungen in der Industrie, Verteilungen in Logistikhallen und unbeheizten Technikräumen ebenso gerüstet wie für Unterverteilungen in Hotellerie und Gastronomie. Die Isolierstoffgruppe I und die RoHS-Konformität ohne Ausnahmen runden das Profil für anspruchsvolle Projekte in Gewerbe und Kommunen ab.
Vom Schaltschrankbau bis zur Hausverteilung im eigenen Zuhause
Elektrohandwerk, Facility Management und Hausverwaltungen setzen die Doppelstockklemme gern ein, wenn bestehende Verteilungen erweitert werden müssen, aber kein zusätzlicher Platz auf der Schiene vorhanden ist. Genau dieser Vorteil zahlt sich auch im Einfamilienhaus aus: In der Unterverteilung im Keller, in der Garage oder für die separaten Stromkreise von Werkstatt, Hobbyraum und Garten schafft die schmale Bauform Reserven. Auch Zuleitungen für Beleuchtung auf Terrasse oder Balkon lassen sich übersichtlich rangieren. Bitte beachten Sie: Installation und Erweiterung von Verteilungen dürfen nur durch eine Elektrofachkraft und ausschließlich im spannungsfreien Zustand erfolgen.
Ihre Praxis-Vorteile der WAGO 870-501 auf einen Blick
- Doppelte Packungsdichte: Zwei Potentiale auf 5 mm Breite schaffen Platzreserven in vollen Verteilungen und helfen, aufwendige Gehäusewechsel bei Erweiterungen zu vermeiden.
- Wartungsarme Federklemmtechnik: CAGE CLAMP hält die Leiter mit konstanter Kontaktkraft, ein Nachziehen wie bei Schraubklemmen entfällt.
- Bequeme Frontverdrahtung: Alle vier Klemmstellen sind von vorne zugänglich, was Montage, Prüfung und spätere Umverdrahtung deutlich vereinfacht.
- Breiter Temperaturbereich: Mit einer Dauergebrauchstemperatur von −60 bis +105 °C arbeitet die Klemme in kalten Lagerhallen ebenso zuverlässig wie in warmen Schaltschränken.
- Normgerechte Auslegung: Bemessung nach IEC/EN 60947-7-1, Gehäuse aus PA 66 mit UL 94 V0 und Überspannungskategorie III geben Planern und Prüfern eine belastbare Grundlage.
