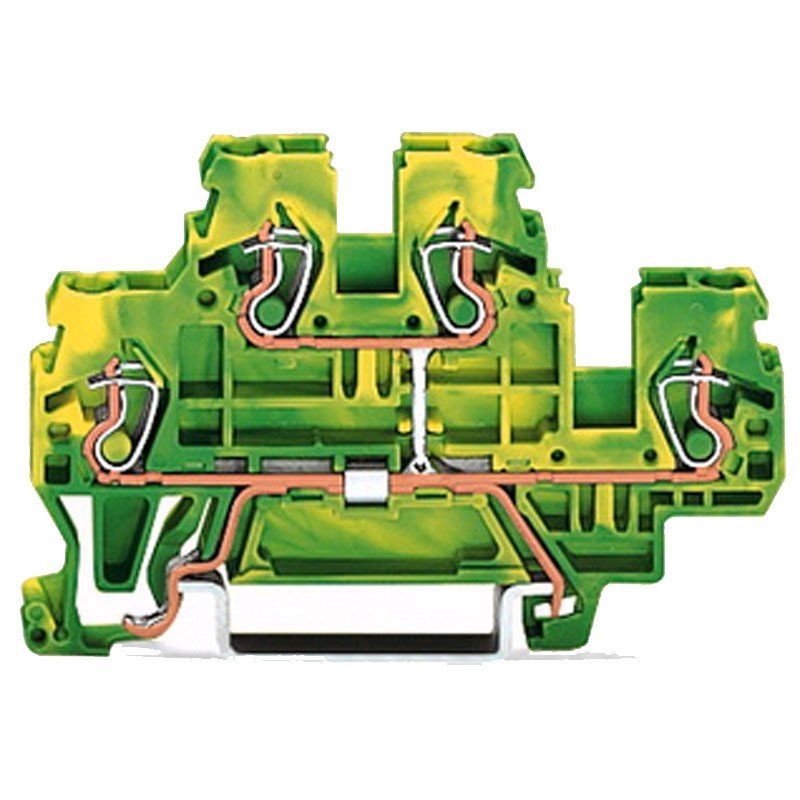

Wer im Schaltschrank oder in der Unterverteilung den Schutzleiter sauber und platzsparend verteilen muss, findet mit der Wago Doppelstockklemme 870-507 (1 Stück) eine kompakte Lösung für die Tragschiene DIN 35. Die grün-gelbe Klemme der WAGO-Serie 870 arbeitet mit der bewährten CAGE CLAMP Federklemmtechnik, ist nur 5 mm breit und bündelt zwei Klemmebenen auf ein gemeinsames Potential. So gewinnen Sie auf der Hutschiene wertvollen Platz, ohne bei der Sicherheit Kompromisse einzugehen.
Schutzleiterklemme nach IEC/EN 60947-7-2 für Tragschiene DIN 35
Die Farbe Grün-Gelb ist kein Zufall: Laut Herstellerangabe beziehen sich die Bemessungsdaten auf die IEC/EN 60947-7-2, also die Norm für Schutzleiter-Reihenklemmen. Die Klemme ist für 24 A Nennstrom, 500 V Bemessungsspannung und 6 kV Bemessungsstoßspannung ausgelegt und eignet sich für Umgebungen mit Verschmutzungsgrad 3 – typisch für Industrie, Werkstätten und Technikräume, in denen leitfähiger Staub oder Kondensation nicht ausgeschlossen sind. Mit 40 mm Höhe und 70 mm Tiefe fügt sie sich unauffällig in vorhandene Klemmenreihen ein, und dank der Frontverdrahtung in horizontaler Bauform erreichen Sie alle Klemmstellen bequem von vorn.
CAGE CLAMP: Federklemmtechnik für Industrie, Gewerbe und Objektbau
Die CAGE CLAMP Käfigklemme ist seit Jahrzehnten der Standard im professionellen Schaltschrankbau. Der Leiter wird auf 6 bis 7 mm abisoliert, die Klemmstelle mit einem Betätigungswerkzeug geöffnet und der Leiter eingeführt – die Stahlfeder sorgt anschließend für einen konstanten Kontaktdruck, der sich auch bei Vibrationen oder Temperaturwechseln nicht lockert. Ein Nachziehen von Schrauben bei Wartungsintervallen entfällt. Das zahlt sich besonders in Anlagen aus, die rund um die Uhr laufen, etwa in Logistikzentren, Kühlhäusern oder Produktionslinien, wo jede ungeplante Abschaltung Geld kostet. Beachten Sie den maximalen Isolationsdurchmesser von 4,4 mm, damit der Leiter sauber in die Klemmstelle passt.
- Platzsparende Verdrahtung: Zwei Klemmebenen auf nur 5 mm Baubreite erhöhen die Anschlussdichte gegenüber einstöckigen Klemmen deutlich und schaffen Reserve in vollen Verteilungen.
- Wartungsfreier Kontakt: Die Federkraft der CAGE CLAMP hält den Leiter dauerhaft fest – kein Nachziehen, weniger Prüfaufwand für Facility Management und Instandhaltung.
- Eindeutige Kennzeichnung: Die grün-gelbe Farbe zeigt den Schutzleiter auf einen Blick und erleichtert Wiederholungsprüfungen sowie die Fehlersuche im Betrieb.
- Robuste Bemessungswerte: 24 A, 500 V und 6 kV Stoßspannung bei Verschmutzungsgrad 3 bieten Reserven für Maschinen, Lüftungsanlagen und Beleuchtungsverteilungen.
- Stückgenau nachbestellen: Als Einzelstück erhältlich, lässt sich die Klemme exakt nach Bedarf ordern und passend zu vorhandenen Klemmenreihen der Serie 870 ergänzen.
Vom Schaltschrank im Gewerbe bis zur Unterverteilung im eigenen Zuhause
Elektrohandwerk, Schaltanlagenbau, Industrie und Logistik setzen die Klemme in Maschinensteuerungen, Förderanlagen und Gebäudeverteilungen ein. Hausverwaltungen und Facility Management profitieren bei der Modernisierung von Zählerplätzen in Mehrfamilienhäusern, Hotellerie und Einzelhandel bei der Erweiterung von Unterverteilungen für Küchentechnik oder Ladenbeleuchtung. Die gleiche Profi-Qualität kommt auch Ihrem Zuhause zugute: etwa in der Unterverteilung im Keller, im Zählerschrank im Hausflur, in der Garage mit Wallbox-Zuleitung oder in der Werkstatt und im Hobbyraum, wo zusätzliche Stromkreise für Maschinen oder den Garten nachgerüstet werden.
Montage nur spannungsfrei durch die Elektrofachkraft
Arbeiten an der Unterverteilung oder im Schaltschrank dürfen ausschließlich im spannungsfreien Zustand und von einer Elektrofachkraft ausgeführt werden. Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen – die fünf Sicherheitsregeln gelten auch für eine einzelne Schutzleiterklemme. Prüfen Sie nach der Montage den festen Sitz jedes Leiters und die Durchgängigkeit des Schutzleiters. Bei Zweifeln an der Eignung für Ihren Leiterquerschnitt hilft das Herstellerdatenblatt weiter. Für Privatkunden gilt: Bestellen Sie die passende Klemme gern selbst und lassen Sie Ihren Elektriker den Einbau übernehmen – so erhalten Sie genau das Material, das auch im Gewerbe verbaut wird.
