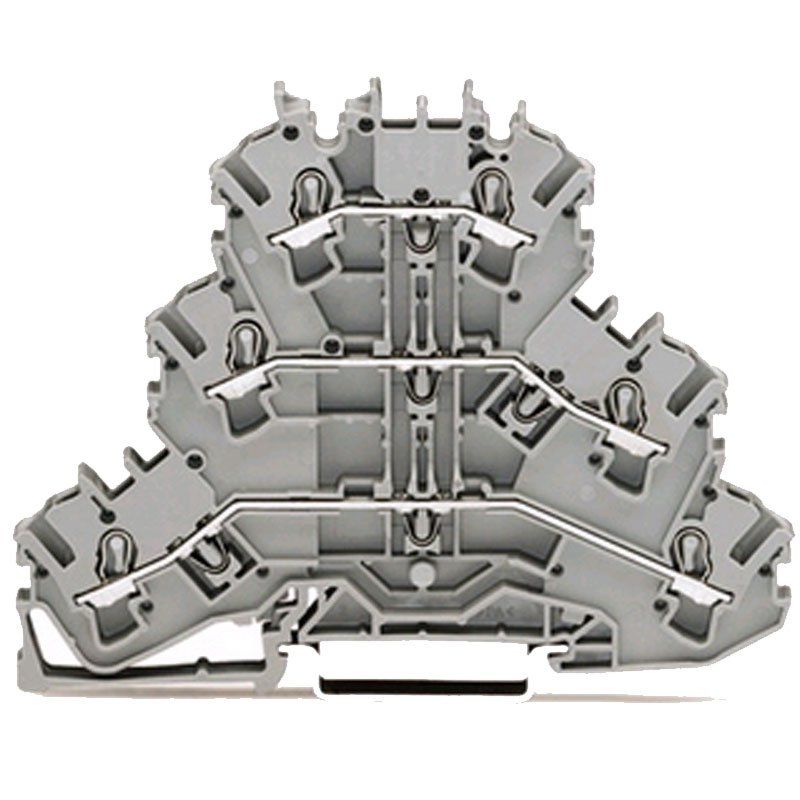

Wer im Schaltschrank oder in der Unterverteilung mit jedem Millimeter Tragschiene haushalten muss, greift zur Wago Dreistockklemme 2002-3201 (1 Stück). Auf nur 5,2 mm Baubreite stapelt sie drei voneinander getrennte Potentiale übereinander und verdreifacht damit die Anschlussdichte gegenüber einer einstöckigen Durchgangsklemme gleicher Breite. Das graue Gehäuse aus Polyamid 66 rastet direkt auf die Tragschiene DIN 35, die Leiter klemmt die bewährte CAGE CLAMP Käfigklemme dauerhaft fest – ein Nachziehen von Schrauben entfällt.
Drei Potentiale auf 5,2 mm: Platzwunder für Schaltschrank und Verteilung
Die Bemessungsdaten nach IEC/EN 60947-7-1 sprechen eine klare Sprache: 24 A Nennstrom, 500 V Bemessungsspannung und 6 kV Bemessungsstoßspannung bei Verschmutzungsgrad 3. Damit eignet sich die Klemme nicht nur für saubere Büro-Verteilungen, sondern auch für Schaltanlagen in Produktionshallen, Logistikzentren oder Kfz-Werkstätten, in denen Staub und leitfähige Ablagerungen zum Alltag gehören. Die Frontverdrahtung erlaubt das Einführen und Lösen der Leiter von vorn, sodass auch dicht bestückte Reihen übersichtlich bleiben. Typische Aufgaben sind das Rangieren von Steuer- und Signalleitungen, das Verteilen von Sensor- und Aktorsignalen oder das platzsparende Auflegen mehrerer Stromkreise auf engstem Raum.
Warum Elektrofachbetriebe auf die WAGO Serie 2002 setzen
- Dreifache Packungsdichte: Drei Ebenen auf 5,2 mm Breite sparen Tragschienenlänge und schaffen Reserven für spätere Erweiterungen, ohne dass ein größeres Gehäuse nötig wird.
- Schraubenlose Klemmtechnik: Die CAGE CLAMP Federklemme hält den Leiter mit gleichbleibender Kontaktkraft – auch bei Vibrationen und Temperaturwechseln muss nichts nachgezogen werden.
- Robustes PA-66-Gehäuse: Der Isolierwerkstoff Polyamid 66 ist formstabil, und mit einer Brandlast von lediglich 0,316 MJ pro Klemme bleibt die Gesamtbrandlast im Schaltschrank gering.
- Prozesssicheres Abisolieren: Die einheitliche Abisolierlänge von 10–12 mm erleichtert das Arbeiten mit Abisolierzangen mit Längenanschlag und sorgt für reproduzierbare Ergebnisse in Serie.
- Nachbestellung im Einzelstück: Als Einzelklemme lässt sich die 2002-3201 exakt in der benötigten Menge ordern – ideal für Facility Management, Hausverwaltungen und Service-Teams mit gemischten Lagerbeständen.
Profi-Qualität auch für die Hausinstallation in Ihrem Zuhause
Die gleiche Klemme, die in Industrieanlagen Steuerkreise ordnet, sorgt auch im privaten Umfeld für eine aufgeräumte Unterverteilung. Ob Zählerschrank im Hausflur, Kleinverteiler im Keller, separate Stromkreise für Garage und Werkstatt oder die Ansteuerung der Beleuchtung im Garten und auf der Terrasse: Wo viele Leitungen auf wenig Platz zusammenkommen, schafft die Dreistockklemme Ordnung. Auch für Smart-Home-Nachrüstungen, bei denen zusätzliche Aktoren für Wohnzimmer oder Homeoffice in den Verteiler wandern, bleibt dank der kompakten Bauweise Platz auf der Schiene. Wichtig: Arbeiten an der festen Elektroinstallation und am Verteiler dürfen ausschließlich von einer Elektrofachkraft im spannungsfreien Zustand ausgeführt werden – nach den fünf Sicherheitsregeln, unter anderem freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.
Technische Eckdaten und Planungshinweise zur 2002-3201
Mit 69,5 mm Höhe und 93,3 mm Tiefe baut die Dreistockklemme höher als eine einstöckige Klemme – prüfen Sie daher vor allem in Kleinverteilern, ob Einbautiefe und Abdeckung genügend Raum bieten. Das Nettogewicht liegt bei rund 16,8 g pro Stück. Bei der Projektierung gelten die Bemessungswerte 24 A und 500 V; Reduktionsfaktoren bei Häufung und Umgebungstemperatur sind nach den einschlägigen Normen zu berücksichtigen. Zubehör wie Brücken, Endplatten und Beschriftungssysteme stimmen Sie am besten anhand des WAGO-Katalogs auf die Serie 2002 ab. So entsteht eine Verdrahtung, die auch nach Jahren für jeden Servicetechniker nachvollziehbar bleibt.
Leuchtmittelmarkt beliefert Elektrohandwerk, Industrie, Hotellerie und Kommunen ebenso wie private Bauherren – bestellen Sie die 2002-3201 einzeln für die Reparatur oder in größerer Stückzahl für komplette Schaltschrankprojekte und profitieren Sie von gleichbleibender Herstellerqualität bei jeder Nachbestellung.
