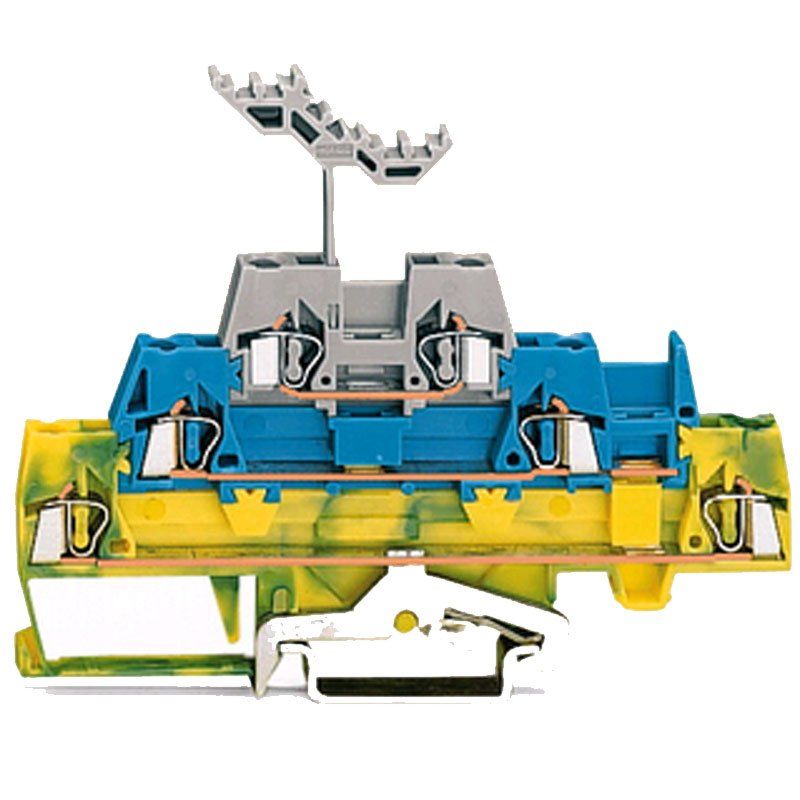

Wo Schutzleiter, Neutralleiter und Außenleiter auf engstem Raum zusammenkommen, spielt die Wago Dreistockklemme 280-547 (1 Stück) ihre Stärke aus. Auf nur 5 mm Baubreite stapelt sie drei Potentiale übereinander und spart damit gegenüber drei einzelnen Durchgangsklemmen erheblich Platz auf der Tragschiene DIN 35. Mit 20 A Nennstrom, 500 V Bemessungsspannung und CAGE CLAMP-Anschlusstechnik ist sie ein klassisches Arbeitspferd für Installationsverteiler in Gewerbeobjekten – und ebenso eine saubere Lösung für die Unterverteilung im eigenen Keller.
Drei Etagen, eine Klemme: Platzwunder für den Verteilerbau
In modernen Verteilungen ist Platz auf der Tragschiene oft das knappste Gut. Die Serie 280 von WAGO löst das Problem mit einer horizontalen Bauform, bei der die drei Klemmebenen stufenförmig übereinanderliegen und alle von vorn verdrahtet werden. Die Farbgebung grün-gelb, blau und grau ordnet die Etagen auf einen Blick Schutzleiter, Neutralleiter und Außenleiter zu – das reduziert Verwechslungen bei Inbetriebnahme und späteren Erweiterungen. Für jeden Abgang einer Steckdosen- oder Lichtgruppe genügt so eine einzige Klemme, statt drei Einzelbausteine nebeneinander zu setzen. Die Abisolierlänge liegt bei 8 bis 9 mm, was präzises und reproduzierbares Arbeiten erleichtert.
Bemessungsdaten nach IEC/EN 60947-7-1 für Gewerbe und Industrie
Die Bemessungsdaten der Klemme beziehen sich auf die Norm IEC/EN 60947-7-1 für Reihenklemmen. Neben 20 A Nennstrom und 500 V Bemessungsspannung bietet sie eine Bemessungsstoßspannung von 6 kV bei Verschmutzungsgrad 3 – solide Reserven für Industrieumgebungen, Logistikzentren und gewerbliche Gebäudetechnik. Der Isolierkörper besteht aus Polyamid 66 (PA 66), die Brandlast liegt bei lediglich 0,278 MJ – ein Wert, den Brandschutzplaner und Facility Management bei der Bewertung von Verteilerräumen berücksichtigen können. Die federbasierte Käfigklemme hält den Leiter mit gleichbleibender Kontaktkraft und kommt ohne regelmäßiges Nachziehen aus, ein spürbarer Zeitgewinn bei Wiederholungsprüfungen in Hotels, Verwaltungsgebäuden und kommunalen Liegenschaften.
- Kompakter Verteilerbau: Drei Potentiale auf 5 mm Breite schaffen Raum für zusätzliche Abgänge, ohne die Verteilung vergrößern zu müssen.
- Eindeutige Farbcodierung: Grün-gelb, blau und grau kennzeichnen die Etagen, sodass PE, N und L auch in dicht bestückten Reihen klar erkennbar bleiben.
- Schnelle Frontverdrahtung: Alle drei Klemmstellen sind von vorn zugänglich, was Montagezeit im Serienverteilerbau und bei Nachrüstungen senkt.
- Wartungsfreundliche Verbindung: Die CAGE CLAMP-Feder passt sich dem Leiter an und hält ihn dauerhaft sicher, auch bei Vibrationen.
- Reserven für den Objektbetrieb: 500 V Bemessungsspannung und 6 kV Bemessungsstoßspannung decken typische Netzanwendungen in Gewerbe und Wohnbau sicher ab.
Vom Gewerbeobjekt bis zur Hausverteilung: Profi-Klemme für Ihr Zuhause
Was Elektroinstallateure täglich in Büro-, Hotel- und Ladenbau verwenden, ist auch beim Ausbau des eigenen Hauses die richtige Wahl. Wird im Keller eine neue Unterverteilung gesetzt, die Garage mit Steckdosen und Beleuchtung erschlossen oder die Werkstatt mit eigenen Stromkreisen ausgestattet, sorgt die Dreistockklemme für eine übersichtliche Verdrahtung. Gleiches gilt für die Versorgung von Gartenhaus, Terrasse oder Wintergarten, wenn dort eine kleine Verteilung mit Tragschiene vorgesehen ist. Auch bei der Modernisierung der Stromkreise für Küche, Badezimmer oder Homeoffice lässt sich mit Dreistockklemmen eine klare, farbcodierte Struktur aufbauen, die spätere Elektrofachkräfte sofort nachvollziehen können.
Montagehinweis und Bevorratung für Betriebe
Die Klemme wird ausschließlich im spannungsfreien Zustand und von einer Elektrofachkraft montiert, die Leiterquerschnitte, Absicherung und Belegung der Etagen auf die jeweilige Anlage abstimmt. Für Elektrobetriebe, Schaltschrankbauer und Hausverwaltungen empfiehlt sich ein Vorrat in passender Stückzahl, damit Serienverteiler und Reparaturen ohne Lieferpause umgesetzt werden. Privatkunden profitieren bei Leuchtmittelmarkt von genau derselben WAGO-Originalqualität, die im professionellen Verteilerbau seit Jahren gesetzt ist.
