Beschreibung

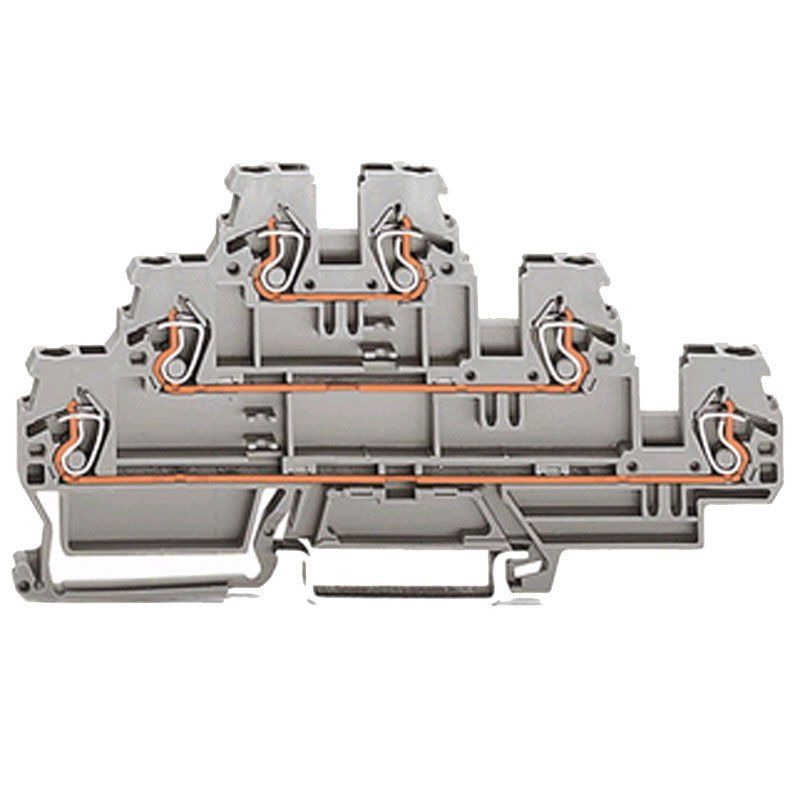

Wago Dreistockklemme 870-551, 3-polig, grau, Tragschiene DIN 35
Wer viele Leiter auf kleinem Raum unterbringen muss, findet in der Wago-Dreistockklemme 870-551 eine platzsparende Lösung mit drei übereinanderliegenden Klemmenebenen für insgesamt drei Potentiale.
Einsatzbereiche
Die Klemme wird in Verteilern und Schaltschränken eingesetzt, in denen mehrere gleichartige Leiter L/L/L auf engem Raum aufgereiht werden müssen, etwa bei umfangreichen Verteilerfeldern mit hoher Klemmendichte.
Vorteile bei Montage und Einsatz
Mit drei Ebenen auf nur 5 mm Baubreite lassen sich deutlich mehr Leiter auf derselben Tragschienenlänge unterbringen als mit einreihigen Klemmen. Die Frontverdrahtung erlaubt dabei weiterhin einen praktikablen Zugang zu allen drei Etagen.
Technik in Kürze
Die Klemme ist für 24 A bei 500 V Bemessungsspannung nach EN ausgelegt, mit einer Bemessungsstoßspannung von 6 kV und Verschmutzungsgrad 3. Das Gehäuse misst 5 mm Breite bei 106 mm Höhe und Tiefe, das Nettogewicht liegt bei rund 17,4 g. Der Anschluss erfolgt über Käfigklemmen mit einer Abisolierlänge von etwa 6 bis 7 mm; laut Herstellerangaben beträgt der maximale Isolationsdurchmesser der Leiter 4,4 mm.
Kompatibilität und Hinweise
Die Dreistockklemme wird auf Tragschiene DIN 35 montiert und ist für drei Potentiale (L/L/L) ausgelegt. Beachten Sie den maximal zulässigen Isolationsdurchmesser der Leiter von 4,4 mm sowie die vorgegebene Abisolierlänge beim Anschließen.
Fazit
Für eine besonders platzsparende Verdrahtung mit drei Potentialen auf einer schmalen Klemmstelle ist die Wago-Dreistockklemme 870-551 eine durchdachte Lösung für dicht belegte Schaltschränke.
Kurz zusammengefasst:
- Drei Klemmenebenen für Potentiale L/L/L
- Nennstrom 24 A bei 500 V Bemessungsspannung
- Nur 5 mm Baubreite trotz dreistöckiger Bauweise
- Käfigklemmen-Anschluss für eindrähtige Leiter
- Montage auf Tragschiene DIN 35
