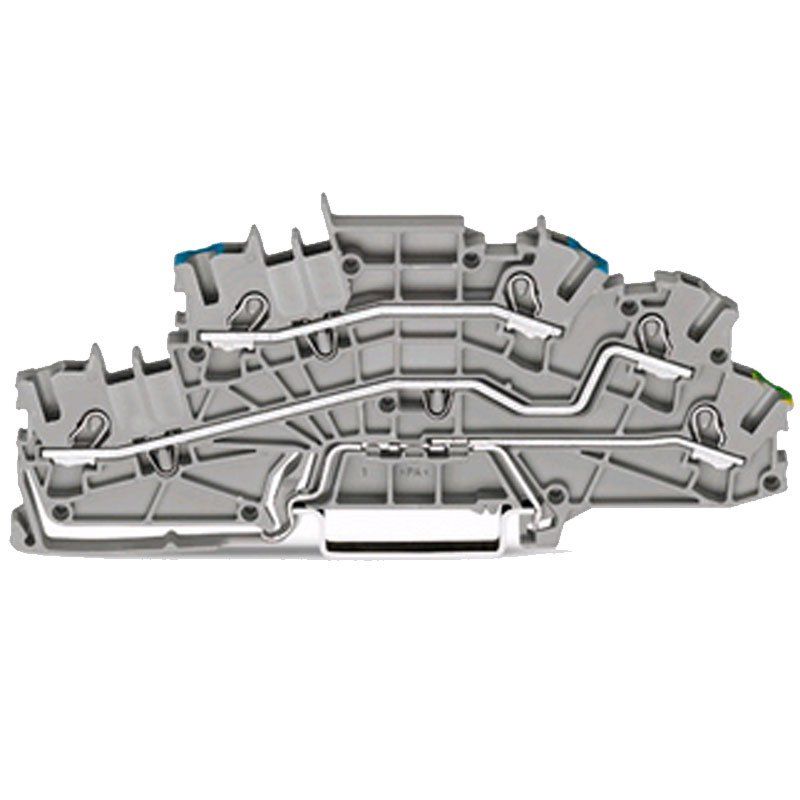

Wer in einer Unterverteilung mit wenig Platz viele Stromkreise sauber führen muss, greift zur Etagenklemme. Die Wago Installationsetagenklemme 2003-6646 (1 Stück) bündelt drei Potenziale übereinander auf einer Teilung von lediglich 5,2 mm und spart damit auf der Tragschiene DIN 35 spürbar Breite. Für Elektrobetriebe, Schaltschrankbauer und das Facility Management ist sie ein bewährtes Standardteil, das sich in großen Stückzahlen planbar nachbestellen lässt – und dieselbe Profi-Qualität sorgt auch in der Hausverteilung Ihres eigenen Zuhauses für Ordnung.
Drei Potenziale auf 5,2 mm: so funktioniert die Etagenklemme
Statt drei einzelne Durchgangsklemmen nebeneinander zu setzen, stapelt die 2003-6646 ihre Anschlussebenen in abgewinkelter Bauform. Die Leiter werden frontseitig eingeführt, sodass jede Etage auch in dicht bestückten Verteilungen gut erreichbar und sichtbar bleibt. Gerade beim Nachrüsten bestehender Anlagen, in denen auf der Schiene kaum noch Luft ist, macht dieser Gewinn an Packungsdichte den Unterschied zwischen sauberer Erweiterung und einem zusätzlichen Gehäuse.
CAGE CLAMP Anschlusstechnik für zuverlässige Kontakte im Dauerbetrieb
Geklemmt wird mit der bewährten Käfigzugfeder CAGE CLAMP. Die Feder drückt den Leiter mit konstanter Kraft gegen die Stromschiene und passt sich dabei selbsttätig an – ein Nachziehen von Schrauben entfällt. Das reduziert den Wartungsaufwand in Industrieanlagen, Logistikzentren und Gebäuden mit Vibrationen oder Temperaturwechseln. Die empfohlene Abisolierlänge von 10 bis 12 mm sorgt für eine klar definierte Kontaktzone.
Elektrische Kennwerte und Isolierstoff im Überblick
Die Klemme ist für einen Nennstrom von 24 A bei einer Bemessungsspannung von 250 V nach EN ausgelegt. Die Bemessungsstoßspannung von 4 kV und die Eignung für Verschmutzungsgrad 3 zeigen, dass sie auch in rauerer Umgebung wie Werkhallen oder Kfz-Werkstätten zuverlässig arbeitet. Das graue Gehäuse besteht aus Polyamid 66 (PA 66), einem formstabilen Isolierwerkstoff, der sich in der Elektroinstallation seit Jahrzehnten bewährt hat. Mit einer Brandlast von 0,308 MJ je Klemme lässt sich ihr Beitrag zur Brandlastberechnung im Schaltschrank präzise ansetzen.
- Platzersparnis in vollen Verteilungen: Drei Potenziale auf 5,2 mm Breite schaffen Reserven für zusätzliche Stromkreise, ohne dass ein größeres Gehäuse nötig wird.
- Wartungsarme Federklemmtechnik: CAGE CLAMP hält den Leiter dauerhaft mit gleichbleibender Kraft und erspart regelmäßiges Nachziehen bei Inspektionen.
- Übersichtliche Frontverdrahtung: Die abgewinkelte Bauform macht jede Etage von vorn zugänglich und erleichtert Prüfung, Messung und spätere Änderungen.
- Robust für den Gewerbealltag: 4 kV Bemessungsstoßspannung und Verschmutzungsgrad 3 passen zu Werkhallen, Technikräumen und Werkstätten.
- Planbare Nachbestellung: Als Einzelstück erhältlich, lässt sich die Klemme exakt nach Bedarf ordern – vom Einzelauftrag bis zum Serienprojekt im Objektbau.
Vom Gewerbeobjekt bis zur Hausverteilung im eigenen Zuhause
Elektroinstallateure nutzen die Etagenklemme beim Aufbau von Unterverteilungen in Hotels, Einzelhandelsflächen und Bürogebäuden, Hausverwaltungen beim Modernisieren von Treppenhaus- und Kellerverteilungen. Kommunen und Industriebetriebe schätzen die einheitliche Klemmentechnik, weil sich Ersatzteile und Bestände leichter standardisieren lassen. Dieselbe Profi-Qualität ist auch privat gefragt, etwa wenn die Unterverteilung für die Garage, die Werkstatt im Hobbykeller, den Wintergarten oder die Beleuchtung im Garten erweitert wird. Auch der neue Stromkreis für das Homeoffice im ausgebauten Dachgeschoss lässt sich damit sauber auflegen.
Sichere Montage durch die Elektrofachkraft
Arbeiten an der Niederspannungsinstallation gehören ausschließlich in die Hände einer Elektrofachkraft. Die Klemme wird im spannungsfreien Zustand auf die Tragschiene DIN 35 aufgerastet, die Leiter werden auf 10 bis 12 mm abisoliert und vollständig bis zum Anschlag eingeführt. Prüfen Sie vor der Inbetriebnahme Leiterquerschnitt, Belastung und Absicherung anhand der Herstellerangaben und der geltenden Normen; der Nennstrom von 24 A darf dabei nicht überschritten werden. Für eine eindeutige Kennzeichnung der Potenziale lohnt sich passendes Beschriftungszubehör aus dem WAGO-Programm.
