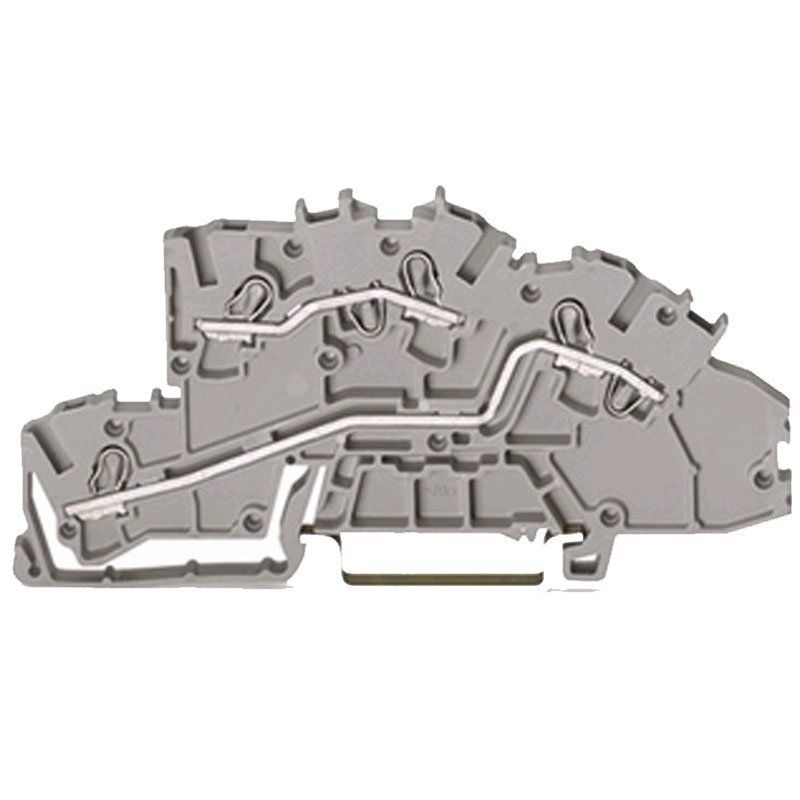

Wago Installationsetagenklemme 2003-7642 mit zwei Potentialen
Als Ergänzung zur dreipoligen Etagenklemme bietet Wago mit der 2003-7642 eine Variante für zwei Potentiale (L/L), die ebenfalls auf 35-mm-Tragschiene montiert wird. Sie eignet sich für Installationen, in denen zwei Außenleiter oder vergleichbare Leiterebenen kompakt verteilt werden sollen.
Auch hier erfolgt der Anschluss über Käfigklemmen (CAGE CLAMP) in Frontverdrahtung.
Einsatzbereiche
Die Klemme kommt in Verteilern zum Einsatz, in denen zwei Leiterpotentiale platzsparend auf einer Etagenklemme untergebracht werden sollen. Die abgewinkelte Bauform erleichtert dabei die Übersicht in der Klemmenreihe.
Vorteile bei Montage und Einsatz
Die zweistufige Etagenbauweise spart im Vergleich zu zwei getrennten Klemmenreihen Platz auf der Tragschiene. Die Käfigklemmen-Technik ermöglicht eine stabile Verbindung, die sich bei Bedarf auch wieder lösen und neu verdrahten lässt. Mit der Potentialkennzeichnung L/L bleibt die Zuordnung der beiden Ebenen im Verteiler eindeutig.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 32 A bei 400 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung beträgt 6 kV. Sie verfügt über zwei Potentiale, eine Abisolierlänge von 10 bis 12 mm und ein Gehäuse aus grauem Polyamid 66. Die Montage erfolgt auf 35-mm-Tragschiene.
Kompatibilität und Hinweise
Die Klemme ist für die Kombination zweier gleichwertiger Leiterpotentiale (L/L) ausgelegt. Bei der Montage sollte auf die korrekte Zuordnung der beiden Ebenen entsprechend der Kennzeichnung geachtet werden, damit die Verteilung im Schaltschrank nachvollziehbar bleibt.
Fazit
Die Wago 2003-7642 ergänzt die Etagenklemmen-Serie um eine zweipolige Variante für die kompakte Verteilung zweier Leiterebenen.
Kurz zusammengefasst:
- Zwei Potentiale (L/L) in einer Etagenklemme
- Nennstrom 32 A bei 400 V Bemessungsspannung
- Anschluss über Käfigklemmen (CAGE CLAMP)
- Montage auf 35-mm-Tragschiene
- Platzsparende Etagenbauweise
