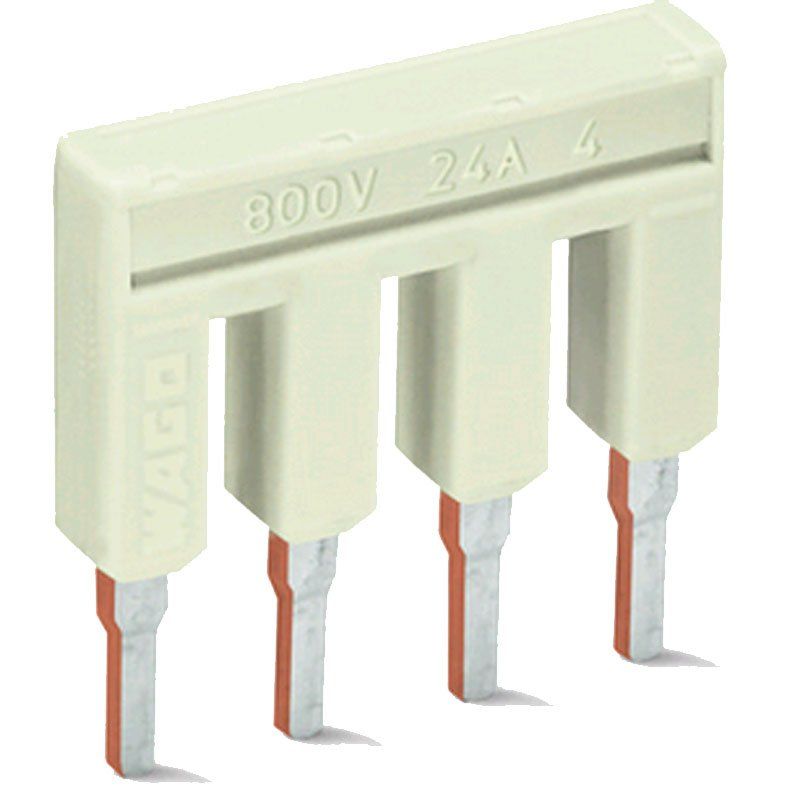

Wer im Schaltschrank oder in der Unterverteilung mehrere Klemmstellen auf dasselbe Potenzial legen muss, spart mit einem steckbaren Querverbinder viel Zeit und Verdrahtungsaufwand. Der Wago Kammbrücker 2002-404 (1 Stück) überbrückt vier nebeneinanderliegende Reihenklemmen der WAGO-Serie 2002 und ersetzt damit lose Drahtbrücken, die Platz kosten und bei Prüfungen gern Fragen aufwerfen.
Steckbrücke für TOPJOB S Klemmen der Serie 2002
Die Serie 2002 bezeichnet bei WAGO die TOPJOB S Durchgangsklemmen mit Push-in-Anschlusstechnik, die in Industrie, Gebäudetechnik und Maschinenbau weit verbreitet sind. Der Brücker wird einfach in den dafür vorgesehenen Brückerschacht der Klemmen gedrückt und stellt dort eine feste, kontaktsichere Verbindung her. Die vier Kontaktzungen sitzen in einem isolierten Kamm, sodass keine blanken Metallteile nach außen ragen. Mit 19,1 mm Breite, 19 mm Höhe und lediglich 4,1 mm Tiefe trägt das Bauteil kaum auf und lässt Leitungsführung sowie Klemmenbeschriftung frei.
25 A Nennstrom und 800 V Bemessungsspannung im Praxiseinsatz
Elektrisch ist der Kammbrücker für einen Nennstrom von 25 A und eine Bemessungsspannung von 800 V nach EN ausgelegt. Damit eignet er sich zum Verteilen von Versorgungs-, Steuer- oder Signalpotenzialen auf mehrere Abgänge, etwa hinter einem Leitungsschutzschalter oder an einer Netzteilklemme. Wichtig für die Planung: Der Strom, der über die Brücke fließt, darf 25 A nicht überschreiten, und die Absicherung der Zuleitung muss darauf abgestimmt sein. Auch beim vorbeugenden Brandschutz punktet das kleine Teil, denn die ausgewiesene Brandlast liegt bei nur 0,014 MJ – ein Wert, der bei der Dokumentation von Verteilungen in Flucht- und Rettungswegen hilfreich ist.
Ihre Vorteile mit dem 4-poligen WAGO Brücker
- Zeitersparnis bei der Verdrahtung: Statt mehrere Drahtbrücken abzulängen, abzuisolieren und einzuführen, stecken Sie einen einzigen Kamm. Bei Serienverteilungen summiert sich das schnell zu spürbaren Montageminuten.
- Berührungsschutz durch Isolierung: Der isolierte Kamm deckt die Kontaktzungen ab und reduziert das Risiko versehentlicher Berührung oder Kurzschlüsse bei späteren Arbeiten im Verteiler.
- Platzsparende Bauform: Mit nur 4,1 mm Tiefe bleibt der Brücker flach im Klemmenblock und verschenkt keinen Raum in eng belegten Hutschienenverteilungen.
- Übersichtliche Dokumentation: Ein durchgehender Kamm zeigt Prüfern und Servicetechnikern sofort, welche Klemmen zusammengehören. Das beschleunigt Wiederholungsprüfungen nach DGUV Vorschrift 3.
- Systemsicherheit aus einer Hand: Brücke und Klemme stammen aus derselben WAGO-Serie 2002 und sind aufeinander abgestimmt – ein klarer Pluspunkt gegenüber Fremdlösungen.
Vom Industrieschaltschrank bis zur Unterverteilung im Eigenheim
Im gewerblichen Umfeld greifen Elektrohandwerk, Schaltanlagenbau, Industrie und Logistik regelmäßig zu dieser Brücke, wenn Verteilungen für Förderanlagen, Beleuchtungsstromkreise oder Steuerungen entstehen. Facility Management und Hausverwaltungen schätzen die saubere Lösung bei der Modernisierung von Zähler- und Etagenverteilungen, etwa im Hausflur eines Mehrfamilienhauses. Dieselbe Profi-Qualität kommt aber auch Ihrem Zuhause zugute: Wird die Unterverteilung im Keller erweitert, die Garage mit einem eigenen Stromkreis versorgt, die Werkstatt mit zusätzlichen Steckdosenkreisen ausgestattet oder der Hobbyraum neu verkabelt, sorgt der Brücker für ein ordentliches Klemmenbild. Die Arbeiten im Verteiler gehören dabei grundsätzlich in die Hände einer Elektrofachkraft und erfolgen nur im spannungsfreien Zustand – nach Freischalten, Sichern gegen Wiedereinschalten und Feststellen der Spannungsfreiheit.
Bestellhinweise für Serienprojekte und Einzelbedarf
Der Artikel wird als Einzelstück geliefert, sodass Sie exakt die benötigte Menge ordern – vom einzelnen Ersatzteil bis zur Projektmenge für komplette Schaltschrankserien. Benötigen Sie mehr oder weniger Pole, finden Sie in der Serie 2002 weitere Brückervarianten, etwa die 5-polige Ausführung 2002-405. Prüfen Sie vor der Bestellung, ob Ihre vorhandenen Klemmen tatsächlich zur Serie 2002 gehören; die Typnummer finden Sie in der Anlagendokumentation oder auf der Verpackung.
