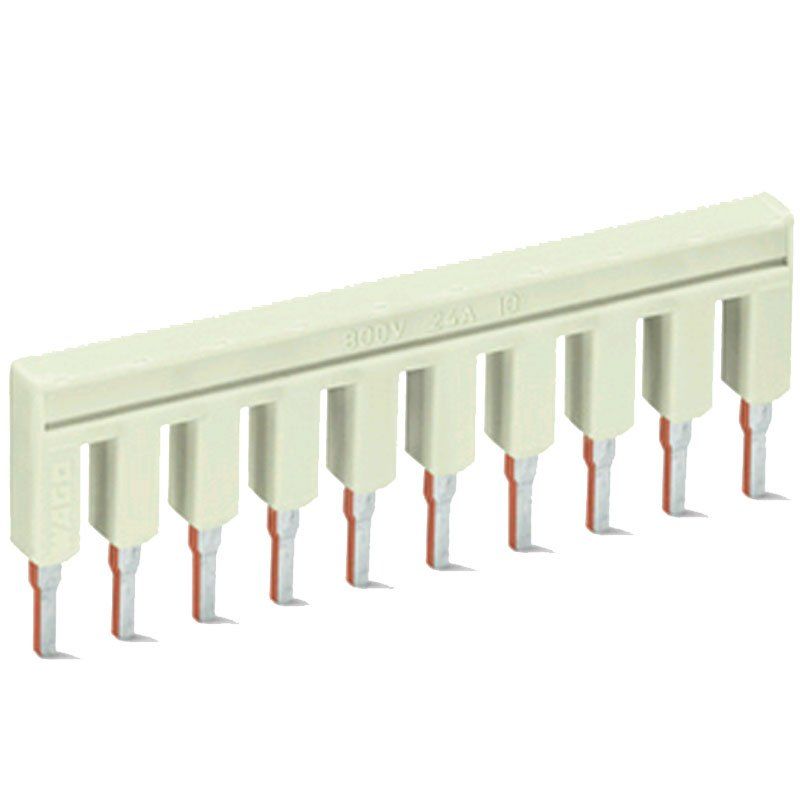

Wer Reihenklemmen im Schaltschrank oder in der Unterverteilung sauber miteinander verbinden möchte, spart mit dem Wago Kammbrücker 2002-410 (1 Stück) spürbar Zeit und Kupfer. Statt jede Klemmstelle einzeln mit Drahtbrücken zu verdrahten, wird die Brücke einfach in die vorgesehenen Schächte der benachbarten Klemmen der WAGO-Serie 2002 gesteckt. Das Ergebnis ist eine übersichtliche, reproduzierbare Potenzialverteilung, wie sie Elektrohandwerk, Schaltanlagenbau und Industrie täglich benötigen.
Potenziale verteilen ohne Drahtsalat – so arbeitet die Kammbrücke
Eine Kammbrücke verbindet mehrere nebeneinanderliegende Reihenklemmen elektrisch leitend zu einem gemeinsamen Potenzial. Typische Beispiele sind die Verteilung eines Neutralleiters, die gemeinsame Einspeisung von Steuerspannung oder das Brücken von Klemmen für eine Gruppe von Verbrauchern. Gegenüber klassischen Drahtbrücken entfällt das Ablängen, Abisolieren und Einführen jeder einzelnen Leitung. Mit einer Breite von 50,4 mm, einer Höhe von 19 mm und einer Tiefe von lediglich 4,1 mm baut die 2002-410 äußerst kompakt und verschwindet nahezu vollständig in der Klemmenleiste. Bei einem Gewicht von knapp 5 g trägt sie praktisch nichts zur Last auf der Tragschiene bei.
Belastbare Kennwerte für Schaltschrank und Unterverteilung
Die Brücke ist für einen Nennstrom von 25 A und eine Bemessungsspannung von 800 V nach EN ausgelegt. Damit deckt sie die üblichen Anwendungen in Steuer- und Verteilungstechnik souverän ab. Für Planer und Sicherheitsverantwortliche ist zudem die geringe Brandlast von 0,035 MJ interessant, die in Brandschutzbetrachtungen von Schaltanlagen und technischen Räumen einfließen kann. Wichtig für die Praxis: Bei Einspeisung an einer Randklemme fließt der Summenstrom der gebrückten Abgänge über die Brücke. Planen Sie die Einspeisung deshalb so, dass der Nennstrom von 25 A nicht überschritten wird.
Praxisvorteile der WAGO Kammbrücke 2002-410
- Schnellere Montage: Stecken statt verdrahten – das spart an jeder Klemmenleiste Minuten, die sich in Serienfertigung und Großprojekten deutlich summieren.
- Weniger Fehlerquellen: Die definierte Kontaktierung ersetzt handgefertigte Drahtbrücken, bei denen falsche Abisolierlängen oder abstehende Litzen drohen.
- Übersichtliche Klemmenleiste: Ohne zusätzliche Leitungen bleibt der Verdrahtungsraum frei, was Prüfung, Dokumentation und spätere Erweiterungen erleichtert.
- Konstante Qualität bei Nachbestellung: Als Systemzubehör der Serie 2002 passt jede nachbestellte Brücke zum vorhandenen Klemmensystem – ideal für Rahmenverträge und Serienbau.
- Platzsparende Bauform: Mit nur 4,1 mm Tiefe trägt die Brücke kaum auf und findet auch in dicht bestückten Klemmenleisten Platz.
Vom Industrieschaltschrank bis zur Hausverteilung im Keller
Im gewerblichen Umfeld setzen Schaltanlagenbauer, Elektroinstallateure, Instandhaltungsteams in Industrie und Logistik sowie das Facility Management von Hausverwaltungen und Kommunen auf Kammbrücken, weil sie Montagezeit und Fehlerquote gleichermaßen senken. Hotellerie, Gastronomie und Einzelhandel profitieren von übersichtlich aufgebauten Unterverteilungen, die sich im Störungsfall schnell prüfen lassen. Dieselbe Profi-Qualität kommt auch Ihrem Zuhause zugute, etwa in der Unterverteilung im Keller, im Zählerschrank im Hausflur, in der Elektroverteilung von Garage und Werkstatt oder bei der Stromversorgung für Hobbyraum, Garten und Terrasse. Gerade bei Modernisierungen im Altbau, wenn zusätzliche Stromkreise etwa für das Homeoffice oder Smart-Home-Komponenten entstehen, schafft eine sauber gebrückte Klemmenleiste dauerhaft Ordnung im Verteilerkasten.
Fachgerechte Montage nur im spannungsfreien Zustand
Arbeiten an Verteilungen und Schaltschränken dürfen ausschließlich im spannungsfreien Zustand und durch eine Elektrofachkraft ausgeführt werden. Vor dem Stecken der Brücke sind die fünf Sicherheitsregeln einzuhalten. Prüfen Sie außerdem, ob die vorhandenen Klemmen zur Serie 2002 gehören, denn nur dann passt die Kammbrücke formschlüssig und kontaktiert zuverlässig. Für private Bauherren und Heimwerker gilt deshalb: Bestellen Sie die Brücke gern mit, überlassen Sie den Einbau aber dem Elektrobetrieb Ihres Vertrauens. Geliefert wird ein Stück, ideal zum gezielten Nachrüsten oder für den Servicekoffer; für Serienprojekte bestellen Sie einfach die passende Menge.
