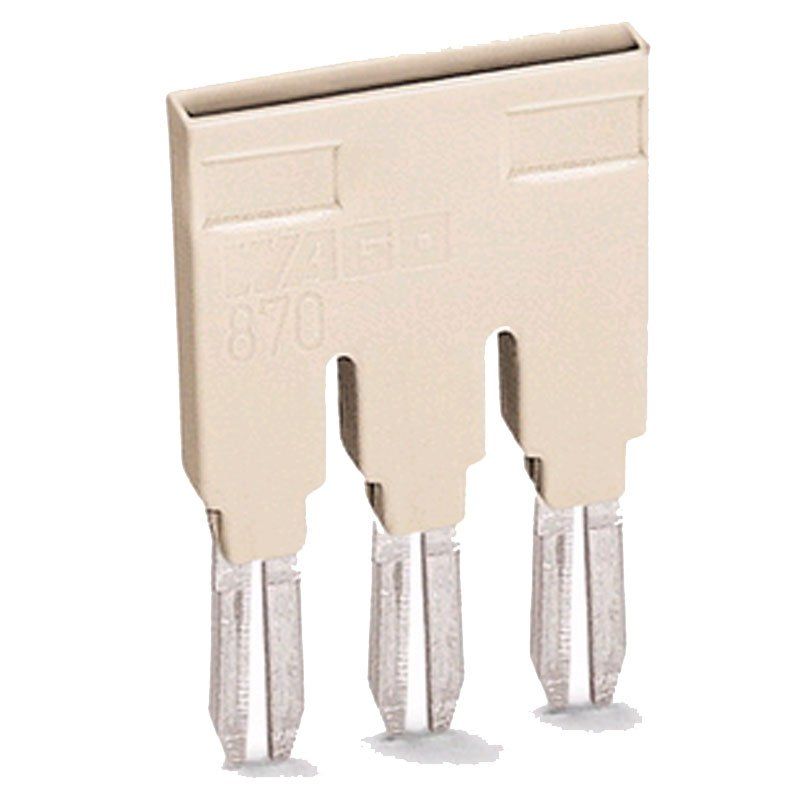

Wenn mehrere Klemmen auf der Tragschiene dasselbe Potenzial führen sollen, sind Drahtbrücken umständlich, kosten Platz und blockieren Klemmstellen. Der Wago Kammbrücker 870-402 (1 Stück) löst das eleganter: Er wird in die Brückerschächte benachbarter Reihenklemmen der WAGO-Serie 870 gesteckt und verbindet sie elektrisch, ohne dass ein einziger Leiteranschluss dafür geopfert werden muss. So bleiben alle Klemmstellen für die eigentliche Verdrahtung frei.
Potenziale verteilen mit 18 A Nennstrom und 9 mm Breite
Die technischen Eckdaten zeigen, wofür der Brücker ausgelegt ist: Er ist für einen Nennstrom von 18 A spezifiziert, misst 9 mm in der Breite und lediglich 2,5 mm in der Tiefe. Mit einem Gewicht von 0,823 g und einer Brandlast von nur 0,011 MJ trägt er kaum zur Gesamtbilanz eines Schaltschranks bei – ein Detail, das bei Brandschutzbetrachtungen in Gebäuden mit vielen Verteilern durchaus eine Rolle spielt.
Wichtig für die Planung: Der Nennstrom des Brückers begrenzt, wie viel Strom über die Brücke weitergereicht werden darf. Liegt die Summe der abgehenden Ströme darüber, muss die Einspeisung anders aufgeteilt oder an mehreren Punkten erfolgen. Diese Bewertung gehört in die Hand der Elektrofachkraft, die auch Vorsicherung und Leiterquerschnitte berücksichtigt.
Was der Kammbrücker im Arbeitsalltag besser macht
- Freie Klemmstellen: Die Brücke sitzt im separaten Brückerschacht, sodass sämtliche Leiteranschlüsse weiterhin für abgehende Leitungen zur Verfügung stehen.
- Zeitersparnis bei der Verdrahtung: Statt einzelne Drahtbrücken abzulängen, abzuisolieren und einzuführen, wird der Brücker in Sekunden eingesteckt.
- Übersichtliches Klemmenbild: Gebrückte Potenziale sind auf einen Blick erkennbar, was Prüfungen nach DGUV Vorschrift 3 und spätere Fehlersuche vereinfacht.
- Kompakte Bauform: Mit 9 mm Breite und 2,5 mm Tiefe fügt sich der Brücker flach in die Klemmleiste ein und trägt nicht auf.
- Einzeln nachbestellbar: Sie erhalten genau ein Stück und ergänzen Ihren Vorrat gezielt – ideal für Servicekoffer, Kundendienst und kleine Umbauten.
Einsatz in Gewerbe, Objektbau und im eigenen Haus
Kammbrücker gehören in vielen professionellen Klemmleisten zum Standard. Elektroinstallationsbetriebe nutzen sie, um Neutralleiter oder Steuerspannungen auf mehrere Abgänge zu verteilen; Industrie und Logistik setzen sie in Maschinensteuerungen und Hallenverteilungen ein. Facility Manager und Hausverwaltungen profitieren bei Wartung und Erweiterung von Bestandsanlagen, und auch in der Haustechnik von Hotels, Gaststätten und Einzelhandelsflächen sorgen sie für einen aufgeräumten Verteiler.
Profi-Qualität lohnt sich aber genauso im eigenen Zuhause. Wer seine Unterverteilung im Keller erweitern lässt, einen eigenen Stromkreis für die Garage oder die Werkstatt plant oder die Beleuchtung von Garten, Terrasse und Wintergarten zentral über Reihenklemmen führt, bekommt mit dem Brücker eine saubere, platzsparende Lösung. Auch im Hobbyraum mit kleiner Steuerung oder bei der Smart-Home-Nachrüstung hilft er, mehrere Abgänge übersichtlich zusammenzufassen.
Sicher einbauen und richtig kombinieren
Der Kammbrücker wird in Anlagen eingesetzt, in denen Netzspannung anliegen kann. Einbau, Umsetzen oder Entfernen erfolgen deshalb grundsätzlich im spannungsfreien Zustand und ausschließlich durch eine Elektrofachkraft, die zuvor freischaltet, gegen Wiedereinschalten sichert und die Spannungsfreiheit feststellt. Heimwerker sollten sich bei Arbeiten an der Hausverteilung immer an einen Elektrobetrieb wenden – das schützt Personen, Anlage und Versicherungsschutz gleichermaßen.
Achten Sie bei der Bestellung auf die Systemzugehörigkeit: Der 870-402 ist für Reihenklemmen der WAGO-Serie 870 bestimmt; für andere Klemmenfamilien gibt es jeweils eigene Brücker. Prüfen Sie außerdem anhand Ihrer vorhandenen Klemmleiste, wie viele benachbarte Klemmen gebrückt werden sollen, und kombinieren Sie den Brücker bei Bedarf mit der passenden Abschluss- und Zwischenplatte der gleichen Serie. So entsteht ein durchgängig sauberer Aufbau aus einem System.
