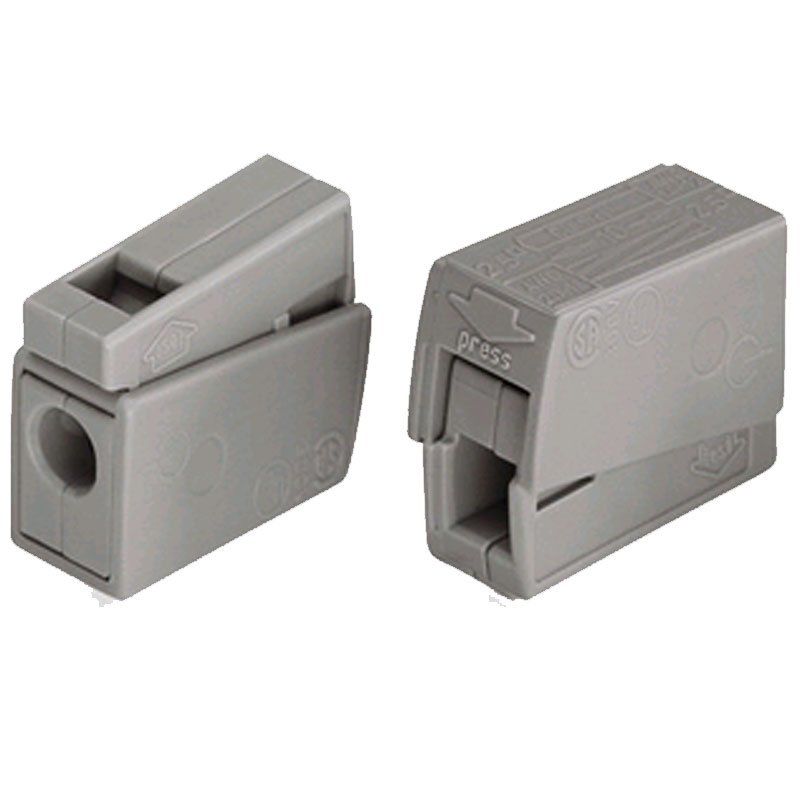

In jeder Leuchte entscheidet die unscheinbarste Komponente oft über die Betriebssicherheit: die Klemme, an der die Netzzuleitung auf die interne Verdrahtung trifft. Die Wago Leuchtenklemme 224-101 (1 Stück) ist genau für diese Schnittstelle gemacht. Sie verbindet mit Push-in-Technik zwei Klemmstellen auf einem gemeinsamen Potential, ist für 24 A Nennstrom und 400 V Bemessungsspannung ausgelegt und hält eine Dauerbetriebstemperatur von 105 °C aus – ein Wert, der im warmen Inneren von Leuchtengehäusen den entscheidenden Unterschied macht.
Push-in-Technik in der Leuchtenklemme: abisolieren, einstecken, fertig
Bei der Push-in-Anschlusstechnik wird der abisolierte Leiter direkt in die Klemmstelle geschoben, eine Klemmfeder legt ihn selbsttätig fest. Massive Leiter lassen sich so ohne Werkzeug anschließen; für feindrähtige Leiter gelten die Vorgaben im WAGO-Datenblatt. Als Abisolierlänge sind 9 bis 11 mm vorgesehen – wer diese Spanne einhält, sorgt für sicheren Sitz, ohne dass blanke Leiterenden aus der Klemme ragen. Die seitliche Verdrahtung führt die Leitungen flach heraus, was in schmalen Leuchtenwannen, Downlight-Gehäusen oder Profilleuchten Platz spart. Mit 8 mm Breite, 15,5 mm Höhe und 20,4 mm Tiefe passt die Klemme auch dorthin, wo klassische Lüsterklemmen kaum noch Raum finden. Elektroinstallateure merken den Unterschied vor allem bei Serienmontagen: kein Nachziehen, gleichbleibende Kontaktqualität bei jeder Verbindung.
Sicherheitsreserven für Leuchtenbau, Facility Management und LED-Umrüstung
Die Bemessungsstoßspannung von 4 kV und die Auslegung für Verschmutzungsgrad 2 zeigen, dass die Klemme für den regulären Einsatz in Innenraum-Leuchten konzipiert ist. Die geringe Brandlast von 0,041 MJ ist für Planer relevant, die in Hotellerie, Einzelhandel oder öffentlichen Gebäuden der Kommunen auf brandschutzbewusste Materialwahl achten. Hausverwaltungen und Facility-Management-Teams schätzen die Klemme als Standardteil im Servicekoffer, weil sich defekte Anschlüsse in Bestandsleuchten schnell und sauber erneuern lassen. Ein typisches Einsatzfeld ist zudem die Modernisierung von Leuchtstoffleuchten: Wird eine Leuchte vom KVG/VVG-Betrieb mit Starter auf ein EVG oder auf LED-Röhren im 230V-Direktbetrieb umverdrahtet, müssen Leitungen neu geführt und verbunden werden. Welche Variante passt, hängt vom jeweiligen Leuchtmittel ab – maßgeblich sind stets die Angaben des Röhren- bzw. Leuchtenherstellers. Solche Arbeiten erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft.
Profi-Qualität auch für Ihr Zuhause: Leuchten in Küche, Flur und Keller
Dieselbe Klemme, die Elektrobetriebe in Hotelfluren und Verkaufsräumen verbauen, sorgt auch privat für dauerhaft zuverlässige Verbindungen. Ob die neue Pendelleuchte über dem Esstisch im Esszimmer, die Deckenleuchte in der Küche, die Wannenleuchte im Keller oder die Lichtleiste in der Werkstatt und Garage: Überall dort, wo Leuchten angeschlossen oder umgebaut werden, bietet die 224-101 eine aufgeräumte, wärmefeste Lösung. Auch im Hausflur, wo Leuchten oft lange brennen, spielt die hohe Dauerbetriebstemperatur ihre Stärke aus. Den Anschluss an das Hausnetz übernimmt eine Elektrofachkraft, die mit den Anforderungen an die Installation vertraut ist.
Fünf Gründe für die graue WAGO 224-101
- Werkzeuglos verdrahten: Massive Leiter werden per Push-in einfach eingesteckt, was die Montagezeit pro Leuchte spürbar verkürzt.
- Hitzebeständig im Gehäuse: 105 °C Dauerbetriebstemperatur bieten Reserve in warmen Leuchtenwannen und geschlossenen Downlights.
- Hohe elektrische Reserven: 24 A Nennstrom, 400 V Bemessungsspannung und 4 kV Bemessungsstoßspannung decken gängige Leuchtenstromkreise souverän ab.
- Durchgang auf einem Potential: Zwei Klemmstellen verbinden Zuleitung und Leuchtenverdrahtung sauber, ohne zusätzliche Verbindungselemente.
- Platzsparende Bauform: Mit 8 mm Breite und seitlicher Leitungsführung findet die Klemme auch in flachen Profilleuchten Platz.
Einzeln bestellen, gezielt bevorraten
Die Leuchtenklemme wird als Einzelstück angeboten. Elektrohandwerk und Industrie bestellen so passgenau für den nächsten Auftrag, während Hausverwaltungen und Hotelbetriebe einen überschaubaren Ersatzteilbestand für die laufende Instandhaltung anlegen. Privatkunden erhalten damit genau die Menge, die für ein konkretes Leuchtenprojekt im Wohnzimmer oder Hobbyraum gebraucht wird – in derselben Profi-Qualität.
