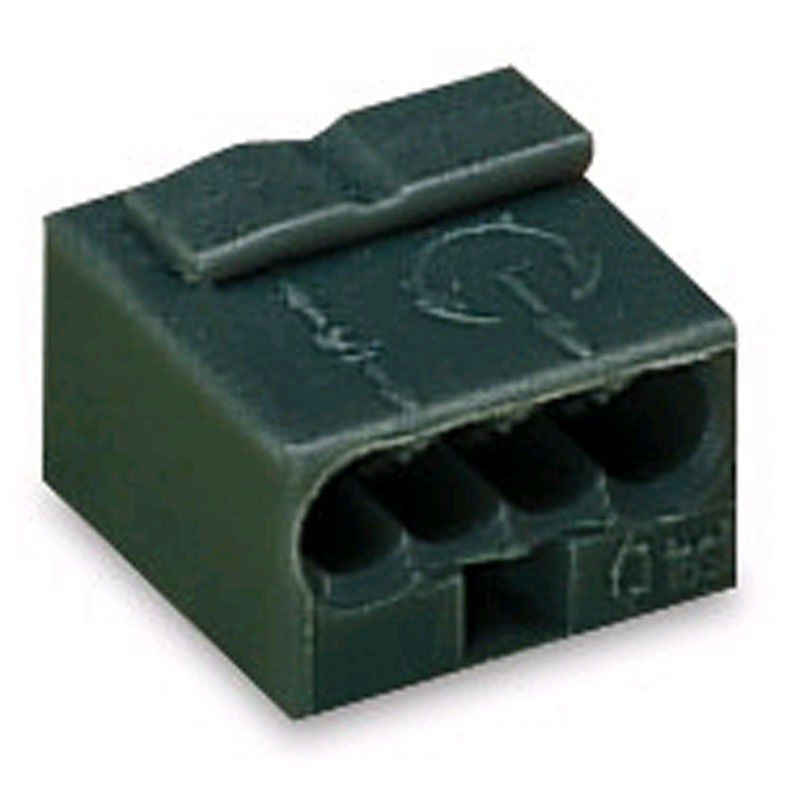

Kleine Leitungsverbindungen entscheiden in Schaltschränken, Verteilerdosen und Installationsnischen oft über Zeit und Zuverlässigkeit. Die Wago MICRO-Verbindungsdosenklemme 243-204 (1 Stück) verbindet eindrähtige Leiter per Push-in, also ohne Schraubendreher und ohne Vorbereitung jenseits des Abisolierens. Für Elektrohandwerk, Facility Management und Servicetechniker spart das bei Serienarbeiten Handgriffe; wer zu Hause eine Klingel, eine Gartenbeleuchtung oder die Verkabelung im Hobbyraum erweitert, bekommt dieselbe Profi-Qualität in Einzelstückzahl.
Push-in-Technik: Schnell, sauber und werkzeuglos verbunden
Die Klemme der Serie 243 arbeitet mit Anschlusstechnik Push-in und seitlicher Verdrahtung. Eindrähtige Leiter mit einem Durchmesser von 0,6 bis 0,8 mm werden nach dem Abisolieren von 5 bis 6 mm einfach eingesteckt. Das ergibt reproduzierbare Verbindungen, auch wenn Monteure unter Zeitdruck oder in beengten Verhältnissen arbeiten. Die winzige Bauform von 10 mm Breite, 10 mm Tiefe und 6,8 mm Höhe bei nur 0,77 g Gewicht passt in enge Gehäuse, Anschlussdosen und Geräteeinbauräume, in denen größere Klemmen scheitern.
Elektrische Kennwerte: Wo die Grenzen liegen
Wago gibt für die Klemme einen Nennstrom von 6 A, eine Bemessungsspannung von 100 V und eine Bemessungsstoßspannung von 1,5 kV an; der Verschmutzungsgrad beträgt 2, die Brandlast 0,012 MJ. Die Klemme führt ein einziges Potential und ist dunkelgrau gefärbt. Entscheidend für die Planung: Mit 100 V Bemessungsspannung ist sie nicht für die Verdrahtung im 230-V-Netz gedacht. Sie eignet sich für Kleinspannungs- und Steuerstromkreise, etwa Klingel- und Türsprechanlagen, Sensorleitungen oder Kleinspannungsbeleuchtung. Für Netzspannung greifen Sie zu Klemmen mit passender Bemessungsspannung.
Fünf Gründe für die MICRO-Klemme
- Werkzeuglose Montage: Eindrähtige Leiter werden nach 5 bis 6 mm Abisolierlänge direkt eingesteckt, ein Schraubendreher entfällt.
- Minimaler Platzbedarf: 10 × 10 × 6,8 mm Außenmaß machen die Klemme zur Lösung für enge Dosen und Gerätegehäuse.
- Geringes Gewicht: Mit 0,77 g fällt die Klemme in Leuchten und beweglichen Aufbauten praktisch nicht ins Gewicht.
- Dokumentierte Kennwerte: 6 A Nennstrom, 100 V Bemessungsspannung und 1,5 kV Stoßspannung sind im Datenblatt belegt und planbar.
- Einzelstück bestellbar: Die Klemme wird als 1 Stück angeboten, ideal für Nachrüstungen, Reparaturen und kleine Privatprojekte.
Profi-Qualität für Gewerbe und Zuhause
Im gewerblichen Umfeld findet die Klemme ihren Platz bei der Verdrahtung von Sensorik, Steuerleitungen und Kleinspannungsbeleuchtung in Hotellerie, Einzelhandel, Veranstaltungstechnik und Industrie. Hausverwaltungen und Kommunen setzen sie bei Nachrüstungen von Klingel- und Meldeanlagen ein. Privat lösen Sie damit die Kleinspannungsbeleuchtung im Garten, auf Terrasse und Balkon, die Modellbahn im Hobbyraum, die Verkabelung in der Garage oder eine kleine Steuerung in der Werkstatt. Auch im Homeoffice, wenn Sie Zusatzleitungen für Schalter und Sensoren ergänzen, hilft eine Klemme, die ohne Werkzeug auskommt.
Servicebetriebe und Hausmeisterdienste bevorraten solche Klemmen gern in größerer Stückzahl, denn die identische Bauform vereinfacht Lagerhaltung, Nachbestellung und die Einweisung neuer Mitarbeitender. Da die Klemme einzeln angeboten wird, kaufen Privatkunden genau die Menge, die das Projekt braucht, und gewerbliche Kunden skalieren über die Bestellmenge.
Sicher verbauen: Hinweise für die Praxis
Die angegebenen Leiterdaten beziehen sich auf eindrähtige Leiter von 0,6 bis 0,8 mm Durchmesser; für andere Leiterarten prüfen Sie bitte vorab das Datenblatt. Isolieren Sie exakt 5 bis 6 mm ab, stecken Sie den Leiter bis zum Anschlag ein und prüfen Sie den festen Sitz durch leichten Zug. Da es sich nicht um ein Betriebsgerät, sondern um passives Installationszubehör handelt, entfällt die Frage nach KVG, VVG oder EVG. Trotzdem gilt: Arbeiten an Installationen erfolgen im spannungsfreien Zustand, bei Netzanschlüssen ausschließlich durch eine Elektrofachkraft. Das Datenblatt steht zum Download bereit.
