Beschreibung

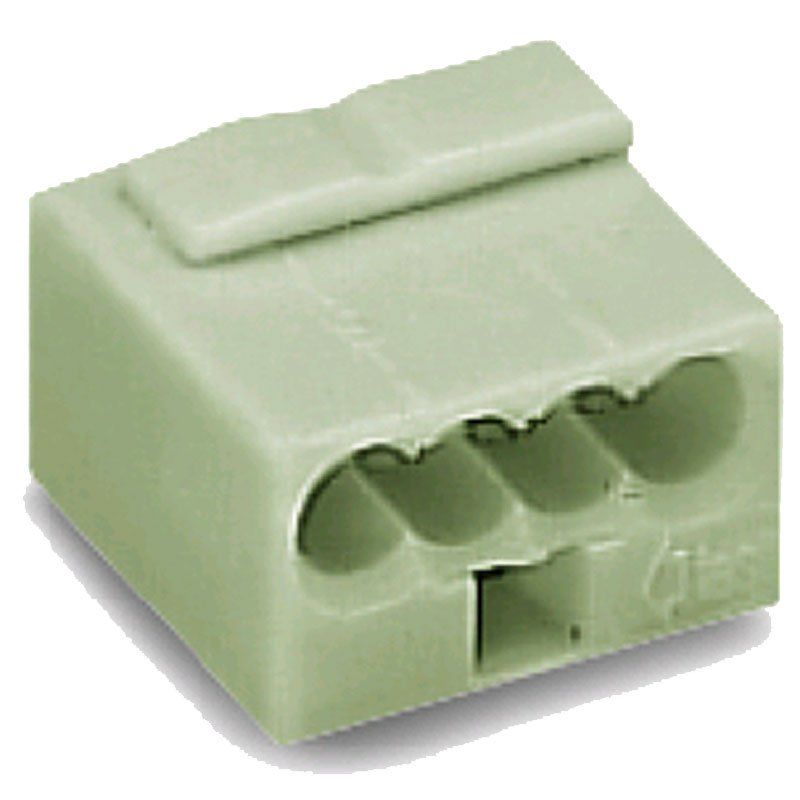

Die WAGO MICRO-Verbindungsdosenklemme 243-304 verbindet in Verteiler- und Verbindungsdosen bis zu vier starre Leiter miteinander. Sie gehört zur 243-Serie mit PUSH-WIRE-Anschlusstechnik.
Produktbeschreibung
Die Klemme nimmt eindrähtige (starre) Leiter mit einem Durchmesser von 0,6 bis 0,8 mm auf. Der abisolierte Leiter wird einfach in die Klemmstelle gesteckt – ein Werkzeug ist nicht erforderlich. Die vier Klemmstellen sind zu einem gemeinsamen Potential verbunden.
Das Gehäuse ist lichtgrau ausgeführt. Die kompakte Bauform ist auf beengte Platzverhältnisse in Dosen ausgelegt.
Wichtige Eigenschaften
- Für vier eindrähtige Leiter von 0,6 bis 0,8 mm Durchmesser
- PUSH-WIRE-/Push-in-Anschluss, werkzeuglos
- Bemessungsspannung 100 V, Nennstrom 6 A
- Bemessungsstoßspannung 1,5 kV, Verschmutzungsgrad 2
- Abisolierlänge 5 bis 6 mm
- Gehäusefarbe lichtgrau
Einsatzbereich
Die Klemme eignet sich für Kleinspannungs-Installationen im Gebäude, etwa für die Verdrahtung von Klingel- und Gegensprechanlagen, sowie allgemein für Verbindungen in Abzweigdosen.
Technische Hinweise
Die Klemme ist ausschließlich für starre (eindrähtige) Leiter vorgesehen. Vor dem Einführen ist die Ader auf 5 bis 6 mm abzuisolieren.
