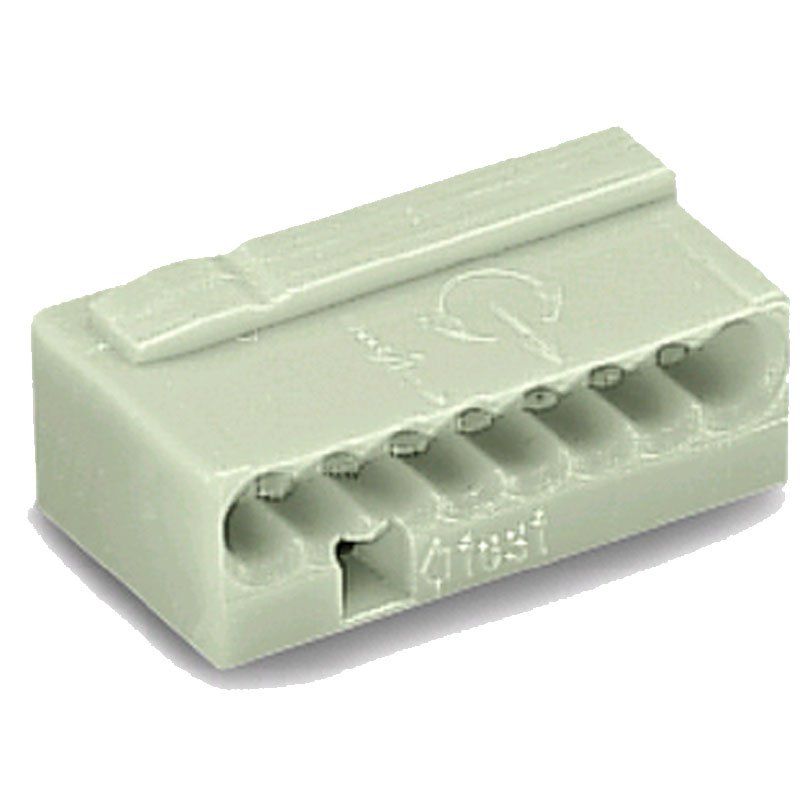

Wo in Verbindungsdosen wenig Platz bleibt, entscheidet die Klemme über Tempo und Ordnung bei der Installation. Die Wago MICRO-Verbindungsdosenklemme 243-308 (1 Stück) arbeitet mit Push-in-Anschlusstechnik und misst nur 18,4 mm in der Breite, 6,8 mm in der Höhe und 10 mm in der Tiefe. Für Elektrohandwerk, Facility Management, Hausverwaltungen und Servicetechniker in Gewerbe und Industrie ist das eine praktische Verbrauchsware, und wer daheim im Wohnzimmer, in der Küche oder im Hobbyraum Niedervolt-Leitungen verbinden möchte, bekommt dieselbe Profi-Qualität auch für sein Zuhause.
Push-in-Klemme für eindrähtige Leiter: Schnell verbunden
Die Anschlusstechnik ist Push-in: Den eindrähtigen Leiter isolieren Sie auf 5 bis 6 mm ab und stecken ihn in die Klemmstelle. Laut Datenblatt sind Leiterdurchmesser von 0,6 bis 0,8 mm eindrähtig vorgesehen. Die Verdrahtung erfolgt seitlich, die Klemme bildet ein Potential und ist in Lichtgrau gehalten. Das Gewicht liegt bei nur 1,44 g. Wer viele Verbindungen in Dosen herstellt, spart mit dieser Bauform Platz und behält die Leitungsführung im Blick.
Elektrische Kennwerte im Überblick
Die Klemme ist für einen Nennstrom von 6 A und eine Bemessungsspannung von 100 V ausgewiesen. Die Bemessungsstoßspannung beträgt 1,5 kV, der Verschmutzungsgrad 2. Als Brandlast nennt das Datenblatt 0,019 MJ. Wichtig für die Planung: Mit 100 V ist die Klemme nicht für die Verdrahtung der 230-V-Netzspannung ausgelegt, sondern eher für Kleinspannungs- und Signalstromkreise wie Steuerleitungen, Klingel- und Sensorverdrahtung oder Niedervolt-Beleuchtung. Gerade hier ist eine saubere Auswahl der Klemme Teil der Sorgfaltspflicht im Betrieb.
Einsatzbereiche: vom Technikraum bis zum Wohnzimmer
Im Gewerbe kommen solche Mini-Klemmen dort zum Einsatz, wo Dosen eng bestückt sind: bei der Gebäudeautomation im Hotel, in Ladenbau und Einzelhandel, in Logistikhallen, bei Kommunen oder in der Veranstaltungstechnik. Servicetechniker schätzen, dass sich einzelne Klemmen schnell nachbestellen lassen. Zuhause verbinden Hobbyelektriker und ihre Elektriker damit Niedervolt-Leitungen für LED-Bänder in Küche und Wohnzimmer, Gartenbeleuchtung auf Terrasse und Balkon oder Steuerleitungen in Keller und Werkstatt. Auch im Homeoffice oder Hobbyraum bleibt die Verdrahtung hinter Abdeckungen nachvollziehbar.
- Push-in-Anschluss: Eindrähtige Leiter mit 0,6 bis 0,8 mm Durchmesser werden nach dem Abisolieren auf 5 bis 6 mm einfach eingesteckt.
- Kompakte Bauform: Mit 18,4 × 6,8 × 10 mm (B × H × T) passt die Klemme auch in enge Verbindungsdosen.
- Klare Kennwerte: 6 A Nennstrom, 100 V Bemessungsspannung und 1,5 kV Bemessungsstoßspannung lassen sich im Datenblatt nachvollziehen.
- Einzelstück-Abgabe: Sie kaufen genau die Menge, die Ihr Projekt braucht, vom Ersatzteil bis zur Kleinserie.
- Geringes Gewicht: Mit 1,44 g und lichtgrauer Ausführung fügt sich die Klemme unauffällig in die Dose ein.
Sicher installieren: Hinweise für Profis und Heimwerker
Die Verbindungsdosenklemme ist ein passives Bauteil; die Frage nach KVG, VVG, EVG oder 230V-Direktbetrieb stellt sich deshalb nicht. Entscheidend ist der Stromkreis, in dem Sie die Klemme einsetzen: Prüfen Sie Spannung, Strom und Leiterart vor dem Einbau. Arbeiten an elektrischen Anlagen erfolgen im spannungsfreien Zustand und gehören in die Hände einer Elektrofachkraft, im Betrieb ebenso wie im Einfamilienhaus. Mehrdrähtige Leiter sind laut den vorliegenden Daten nicht angegeben; im Zweifel hilft das Datenblatt zum Download.
Für Bestandskunden im Elektrohandwerk und Facility Management lohnt sich ein kleiner Vorrat im Servicefahrzeug, damit Wartungseinsätze nicht an einer fehlenden Klemme scheitern. Privatkunden mit Projekten im Schlafzimmer, Kinderzimmer oder Wintergarten profitieren vom gleichen Prinzip: wenig Platzbedarf, schnelle Montage, saubere Verbindung.
