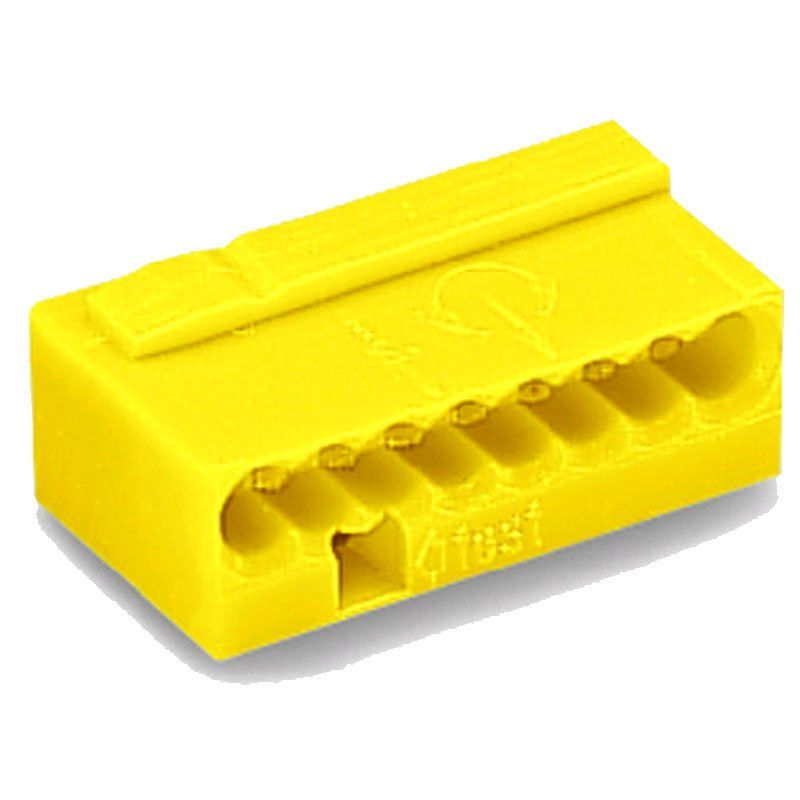

Wer Klingel-, Steuer- oder Kleinspannungsleitungen sauber verbinden muss, braucht oft nur eine winzige Klemme, die zuverlässig hält. Die Wago MICRO-Verbindungsdosenklemme 243-508 (1 Stück) verbindet eindrähtige Leiter per Push-in-Technik, ganz ohne Werkzeug und Schraubendreher. Elektrohandwerk, Facility Management und Hausverwaltungen setzen sie dort ein, wo Platz knapp ist, und Heimwerker nutzen dieselbe Profi-Qualität für Klingelanlage, Türsprechstelle oder Beleuchtung im eigenen Zuhause.
Push-in-Anschluss für eindrähtige Leiter von 0,6 bis 0,8 mm
Die Klemme der Wago-Serie 243 ist für eindrähtige Leiter mit einem Durchmesser von mindestens 0,6 und höchstens 0,8 mm ausgelegt. Abisoliert wird auf 5 bis 6 mm, danach wird der Draht einfach in die Klemmstelle gesteckt – die Verdrahtung erfolgt seitlich. Weil nur ein Potential verbunden wird, bleibt die Verbindung übersichtlich, etwa bei der Verlängerung eines Klingeldrahts oder beim Anschluss von Melder- und Steuerleitungen. Mit 18,4 mm Breite, 10 mm Tiefe und 6,8 mm Höhe lässt sie sich auch in einer engen Verbindungsdose gut unterbringen; ihr Gewicht beträgt gerade einmal 1,44 g.
Elektrische Daten: 6 A, 100 V und 1,5 kV Stoßspannung
Wago gibt für die Klemme einen Nennstrom von 6 A an. Die Bemessungsspannung nach EN beträgt 100 V, die Bemessungsstoßspannung 1,5 kV bei Verschmutzungsgrad 2. Damit ist sie eindeutig für Kleinspannung, Schwachstrom sowie Signal- und Steuerleitungen gedacht. Für die 230-V-Netzverdrahtung ist sie wegen der 100-V-Bemessungsspannung nicht vorgesehen; dort gehören geeignete Netzklemmen hin. Arbeiten an Installationen erfolgen grundsätzlich im spannungsfreien Zustand, bei Netzspannung durch eine Elektrofachkraft. Die Brandlast liegt laut Datenblatt bei lediglich 0,019 MJ, was bei der Planung von Brandschutzkonzepten in Treppenhäusern oder Technikräumen hilfreich sein kann.
Gelbe Einzelklemme für Profis und Heimwerker
Die gelbe Klemme wird einzeln geliefert (1 Stück) und eignet sich daher sowohl für den Bedarf im Objekt als auch für den schnellen Einzeleinsatz auf der Baustelle oder im Haushalt. Installateure und Service-Techniker halten sie im Koffer vorrätig, um Leitungsenden bei Erweiterungen, Umbauten oder Störungsbehebungen schnell zu verlängern. Kommunen und Gewerbebetriebe profitieren von der einfachen, nachvollziehbaren Steckverbindung bei Wartungsrunden. Privat kommt sie im Hausflur an der Klingelleitung, im Keller an der Meldeleitung, im Hobbyraum an Steuerleitungen, in der Garage an der Torsteuerung oder im Wohnzimmer bei Kleinspannungs-Beleuchtung zum Einsatz.
Sicherer Einsatz: Hinweise zur richtigen Leiterwahl
Wählen Sie ausschließlich eindrähtige Leiter im angegebenen Durchmesserbereich von 0,6 bis 0,8 mm. Feindrähtige Litzen oder abweichende Querschnitte gehören nicht in diese Klemme. Isolieren Sie exakt 5 bis 6 mm ab, stecken Sie den Draht bis zum Anschlag ein und prüfen Sie den festen Sitz durch leichtes Ziehen. Beachten Sie zudem die Umgebung: Der Verschmutzungsgrad 2 beschreibt in der Regel nicht leitfähige Verschmutzung in trockener Innenumgebung. Eine geeignete Verbindungsdose schützt die Klemme zusätzlich vor mechanischer Beanspruchung.
Fünf Praxisvorteile der Wago-Serie 243
- Werkzeuglos verbinden: Der Draht wird per Push-in-Anschluss einfach eingesteckt, das spart Zeit bei Serienarbeiten und Reparaturen.
- Winzige Bauform: Mit 18,4 × 6,8 mm und nur 1,44 g passt die Klemme in enge Dosen und Gehäuse.
- Klare Leiterangaben: Eindrähtig 0,6 bis 0,8 mm und 5 bis 6 mm Abisolierlänge lassen wenig Spielraum für Montagefehler.
- Definierte Belastbarkeit: 6 A Nennstrom, 100 V Bemessungsspannung und 1,5 kV Stoßspannung sind eindeutig dokumentiert.
- Flexibel bestellbar: Als Einzelstück zum kleinen Preis ideal für Service-Einsätze, Nachrüstungen und die Heimwerker-Schublade.
Fazit: Die Wago 243 beweist, dass auch kleine Bauteile Profi-Niveau liefern. Wer Kleinspannungsleitungen im Objekt oder zu Hause professionell verbinden möchte, bekommt mit dieser gelben Push-in-Klemme eine kompakte und gut dokumentierte Lösung.
