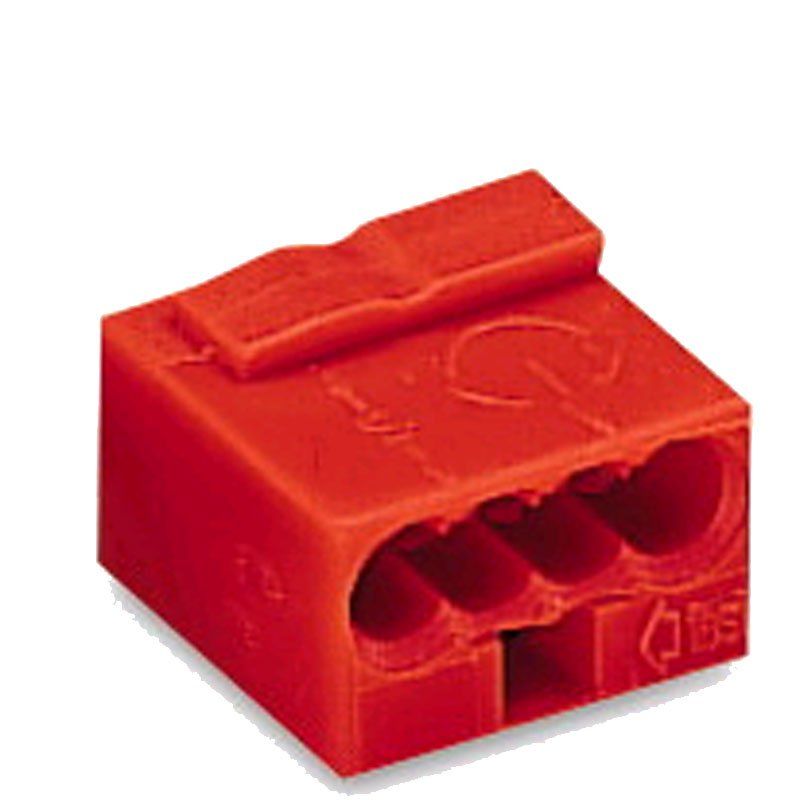

Wenn in einer Abzweigdose kaum Platz bleibt und trotzdem mehrere dünne Signaladern sicher zusammengeführt werden müssen, spielt die Wago MICRO-Verbindungsdosenklemme 243-804 (1 Stück) ihre Stärken aus. Die Klemme aus der WAGO-Typenreihe 243 misst lediglich 10 × 10 × 6,8 mm (Breite × Tiefe × Höhe) und wiegt 0,755 g – sie findet damit selbst in flachen Unterputzdosen Platz. Eindrähtige Leiter werden werkzeuglos per Push-in eingeführt, ein Schraubendreher ist zum Verbinden nicht nötig.
Push-in-Technik für eindrähtige Leiter von 0,6 bis 0,8 mm
Die 243-804 ist auf eindrähtige Leiter mit einem Durchmesser von 0,6 bis 0,8 mm ausgelegt – typische Aderstärken aus der Fernmelde-, Signal- und Steuerungstechnik. Nach dem Abisolieren auf 5 bis 6 mm wird der Draht einfach bis zum Anschlag in die Klemmstelle geschoben; die Push-in-Feder hält ihn sicher fest. Die seitliche Verdrahtung erleichtert das Arbeiten in engen Dosen, weil die Adern seitlich eingeführt werden und wenig Bauhöhe beanspruchen. Alle Klemmstellen liegen auf einem gemeinsamen Potenzial, sodass die Klemme als kompakter Verbindungs- und Abzweigpunkt dient. Die rote Gehäusefarbe hilft zusätzlich, bestimmte Adern oder Funktionen in der Dose farblich zu unterscheiden.
Elektrische Kennwerte und ehrlicher Einsatzrahmen
Laut Datenblatt liegt der Nennstrom bei 6 A, die Bemessungsspannung nach EN bei 100 V und die Bemessungsstoßspannung bei 1,5 kV, ausgelegt für Verschmutzungsgrad 2. Die Brandlast beträgt lediglich 0,012 MJ. Daraus ergibt sich ein klarer Einsatzrahmen: Die MICRO-Klemme gehört in die Schwachstrom- und Kleinspannungstechnik, nicht in die 230-V-Netzinstallation. Für Netzspannung sind andere WAGO-Verbindungsklemmen mit passender Bemessung vorgesehen. Verschmutzungsgrad 2 entspricht üblichen Bedingungen in Wohn- und Büroräumen; im Außenbereich gehört die Klemme deshalb nur in eine geeignete, geschützte Dose. Unabhängig von der Spannungsebene gilt: Verdrahtet wird ausschließlich im spannungsfreien Zustand, Anschlüsse an Anlagen mit Netzbezug übernimmt eine Elektrofachkraft.
Einsatz in Gewerbe, Objekt und Facility Management
Elektrohandwerk und Fernmeldetechniker nutzen die 243-804 für Abzweige in Telefon- und Signalleitungen, für Sensorleitungen oder für Taster- und Meldekreise in der Gebäudeautomation. Facility Management, Hausverwaltungen und Hotellerie profitieren bei der Wartung von Klingel-, Ruf- und Sprechanlagen, Kommunen bei der Signaltechnik in öffentlichen Gebäuden. Da sich die Klemme als Einzelstück bestellen lässt, planen Sie den Bedarf exakt pro Projekt.
- Werkzeuglos verbunden: Die Push-in-Technik nimmt eindrähtige Leiter ohne Schrauben auf. Das beschleunigt die Verdrahtung, gerade bei vielen Dosen im Objekt.
- Minimaler Platzbedarf: Mit 10 × 10 × 6,8 mm passt die Klemme auch in gut gefüllte Abzweig- und Gerätedosen. Die seitliche Verdrahtung unterstützt eine flache Leitungsführung.
- Klare Bemessung: 6 A Nennstrom, 100 V Bemessungsspannung und 1,5 kV Stoßspannung sind eindeutig dokumentiert. So lässt sich die Eignung für jede Schwachstromanwendung sauber prüfen.
- Farbliche Orientierung: Das rote Gehäuse hebt die Verbindung in der Dose hervor. Bei mehreren Signalkreisen erleichtert das die Zuordnung bei späterer Wartung.
- Geringe Brandlast: Mit 0,012 MJ trägt die winzige Klemme kaum zur Brandlast einer Installation bei. In Objekten mit vielen Verbindungsstellen ist das ein angenehmer Nebeneffekt.
Profi-Verbindungstechnik auch für Ihr Zuhause
Dieselbe Klemme, die im Bürogebäude verbaut wird, leistet auch daheim zuverlässige Dienste. Typisch ist die Erneuerung der Klingelleitung im Hausflur, der Anschluss einer Türsprechanlage oder die Verlängerung einer Sensorleitung für Smart-Home-Komponenten im Wohnzimmer oder Homeoffice. Im Keller und in der Garage verbindet sie Taster- und Meldeleitungen, etwa für einen Torantrieb oder eine Kleinspannungssteuerung in der Werkstatt. Wer seinen Garten mit Kleinspannungstechnik ausstattet, setzt die Klemme nur in einer geschützten Dose ein. So erhalten Sie Profi-Qualität von WAGO, mit der Elektrofachbetriebe täglich arbeiten, auch für Ihr Zuhause.
