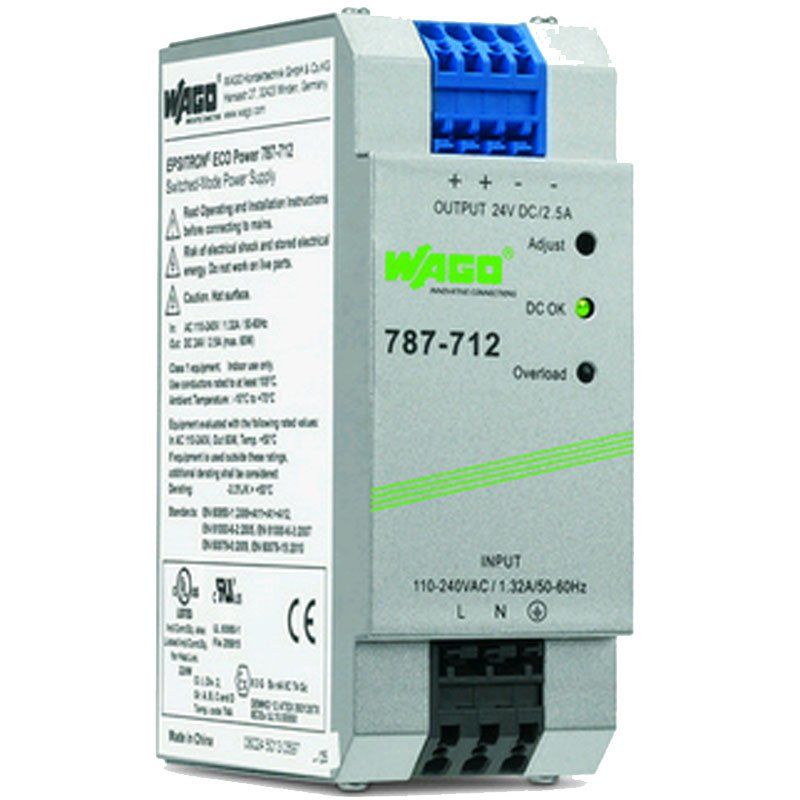

Wer im Schaltschrank, in der Unterverteilung oder an der Maschinensteuerung eine stabile 24-V-Gleichspannung benötigt, findet im Wago Primär getaktete Stromversorgungen EPSITRON® ECO Power 787-712 (1 Stück) ein kompaktes Hutschienen-Netzteil der Serie 787. Es liefert 24 V bei 2,5 A und eignet sich für Elektrohandwerk, Facility Management und Industrie ebenso wie für ambitionierte Projekte im eigenen Zuhause.
24 V Gleichspannung mit geringer Restwelligkeit
Das Netzteil arbeitet mit einer Eingangsfrequenz von 47 bis 63 Hz und stellt 24 V bei einem Ausgangsstrom von 2,5 A bereit, rechnerisch also 60 W. Die Restwelligkeit bleibt unter 100 mV (Spitze–Spitze); das schont empfindliche Steuerungen, Sensorik und Relais. Der Wirkungsgrad liegt bei 82 %, die Verlustleistung beträgt laut Hersteller 8,3 W bei AC 230 V und DC 2,5 A. Diese Wärmelast lässt sich im Schaltschrank gut einplanen und erleichtert die Auslegung der Belüftung.
Tragschienenmontage nach DIN 35 auf kleinem Raum
Mit 50 mm Breite, 92 mm Höhe und 136 mm Tiefe rastet das Gerät auf der Tragschiene DIN 35 ein und beansprucht in der Verteilung wenig Platz. Schutzart IP20 und Schutzklasse I verlangen den Einbau in einen geeigneten Schaltschrank oder Installationsverteiler, offene Feuchträume sind tabu. Die Klemmen sind für eine Abisolierlänge von 8 bis 9 mm ausgelegt, das Gewicht von 596 g belastet die Schiene kaum. Der zulässige Umgebungstemperaturbereich von −10 °C bis +70 °C deckt unbeheizte Technikräume ebenso ab wie warme Steuerschränke.
Normen, Prüfspannungen und Einbauumgebung
Als Normen nennt der Hersteller EN 60950, EN 61000-6-2, EN 61000-6-3, UL 60950 und UL 508. Verschmutzungsgrad 2 und Überspannungskategorie II beschreiben die vorgesehene Einbauumgebung, zusätzlich werden Prüfspannungen von AC 1,5 kV für PE sowie AC 3 kV zwischen Primär- und Sekundärseite angegeben. Für Planer und Prüfer zählt das doppelt: Die Dokumentation für Abnahme, Wartungsprotokoll und Anlagenakte stützt sich auf belegbare Kennwerte statt auf Annahmen.
Profi-Technik für Hobbykeller, Werkstatt und Haus
Was im Gewerbe seit Jahren läuft, funktioniert auch daheim. Im Keller oder Hobbykeller versorgt die Stromversorgung 24-V-Steuerungen für Hebeanlagen und Lüftungsklappen, in der Garage Torantriebe und Sensoren, in der Werkstatt Prüfaufbauten und Hobbyprojekte. Im Hausflur oder Homeoffice-Verteiler kann sie Smart-Home-Zentralen mit 24-V-Technik speisen, für Wintergarten, Terrasse und Garten steuert sie Beschattung oder Bewässerungsventile an. Das Netzteil selbst sitzt dabei immer geschützt im Verteiler im Haus, nur die 24-V-Verbraucher wandern nach draußen.
Sicher installieren: 230-V-Netzgerät, kein Vorschaltgerät
Primärseitig hängt das Gerät am 230-V-Netz. Installation, Anschluss und Inbetriebnahme gehören deshalb stets im spannungsfreien Zustand in die Hände einer Elektrofachkraft. Beachten Sie außerdem: Das Netzteil ersetzt kein KVG, VVG oder EVG. Leuchtstoff- und Entladungslampen benötigen weiterhin ihr eigenes, passendes Vorschaltgerät, während 24-V-Konstantspannungs-Lichtsysteme nur dann angeschlossen werden sollten, wenn ihre Gesamtleistung die 60 W nicht überschreitet.
Fünf Gründe für den Einsatz im Schaltschrank
- Saubere Versorgung: Restwelligkeit unter 100 mV (Spitze–Spitze) hält Steuerungen und Sensorik stabil.
- Schmale Bauform: Nur 50 mm Breite sparen auf der Tragschiene DIN 35 wertvollen Platz.
- Weiter Temperaturbereich: Von −10 °C bis +70 °C bleibt das Netzteil auch in warmen Schränken einsetzbar.
- Belegbare Normen: EN 60950, EN 61000-6-2, EN 61000-6-3, UL 60950 und UL 508 erleichtern Dokumentation und Abnahme.
- Geringes Gewicht: Mit 596 g und 136 mm Tiefe passt das Gerät in übliche Schaltschränke und belastet die Schiene kaum.
Für Wiederkäufer im Objektgeschäft lohnt es sich, den Bedarf je Schaltschrank vorab zu bündeln. So bleiben Ausstattung und Dokumentation in allen Anlagen einheitlich, ob im Betrieb oder im privaten Technikraum.
