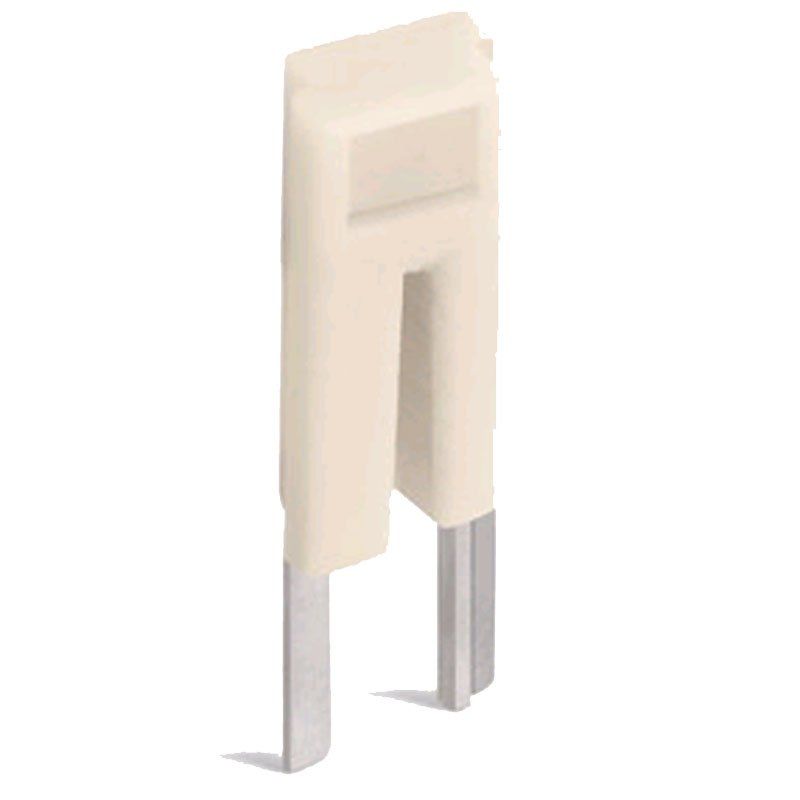

Potenzialverteilung ohne Gewirr aus Drahtbrücken: Der Wago Querbrücker 2002-400 (1 Stück) verbindet Reihenklemmen der WAGO-Serie 2002 zu einem gemeinsamen Potenzial und ersetzt damit mühsam zugeschnittene Leiterstücke. Für Schaltschrankbauer, Elektroinstallateure und Instandhaltungsteams in Industrie und Gebäudetechnik ist er ein unscheinbares, aber unverzichtbares Kleinteil, das in keinem Materialwagen fehlen sollte. Dieselbe Profi-Lösung sorgt auch in der Unterverteilung Ihres eigenen Zuhauses für einen aufgeräumten, nachvollziehbaren Aufbau.
Querbrücken statt Drahtbrücken: Vorteile im Schaltschrank
Wer mehrere Klemmen auf dasselbe Potenzial legen will, etwa für die Verteilung eines Neutralleiters oder einer gemeinsamen Steuerspannung, hat zwei Möglichkeiten: kurze Leiterstücke von Klemme zu Klemme oder einen steckbaren Querbrücker. Die Brücke spart Zeit, belegt keine Klemmstelle für den Leiteranschluss und sieht in der fertigen Verteilung deutlich ordentlicher aus. Gerade bei Serienfertigung im Schaltanlagenbau oder bei wiederkehrenden Projekten in Hotellerie, Einzelhandel und Verwaltungsgebäuden summiert sich die eingesparte Montagezeit schnell zu einem echten Kostenvorteil.
Technische Daten des WAGO 2002-400 richtig einordnen
Der Querbrücker ist für einen Nennstrom von 25 A und eine Bemessungsspannung von 800 V nach EN ausgelegt. Wichtig für die Praxis: Diese Werte gelten für das Zubehörteil selbst. Maßgeblich für die gebrückte Klemmenleiste ist immer der jeweils niedrigere Wert aus Klemme und Brücker, außerdem darf die Summe der über die Brücke geführten Ströme den Nennstrom nicht überschreiten. Mit einer Breite von 4,1 mm, einer Tiefe von 5,7 mm und einem Gewicht von nur 0,7 g ist das Bauteil extrem kompakt; die Brandlast liegt bei lediglich 0,005 MJ und spielt in der Brandschutzbetrachtung eines Verteilers praktisch keine Rolle.
Passend zur Klemmenserie 2002 – Kompatibilität prüfen
Der Brücker gehört zur WAGO-Typenreihe 2002 und ist für die Brückerschächte der zugehörigen Reihenklemmen vorgesehen. Da WAGO für unterschiedliche Klemmenfamilien, Querschnitte und Polzahlen eigene Brückervarianten anbietet, empfiehlt sich vor der Bestellung ein kurzer Abgleich mit der Artikelangabe der verbauten Klemme im WAGO-Katalog. Bei Fragen zur passenden Ausführung beraten wir Elektrobetriebe und Facility-Management-Teams gern auch zu größeren Projektmengen.
- Weniger Verdrahtungsaufwand: Ein gesteckter Brücker ersetzt mehrere zugeschnittene und abisolierte Leiterstücke und verkürzt so die Montagezeit je Verteiler.
- Freie Klemmstellen für abgehende Leitungen: Weil die Brücke im separaten Schacht sitzt, bleiben die Anschlussstellen für abgehende Leitungen vollständig nutzbar.
- Kompakt im Verteiler: Mit 4,1 mm Breite und 5,7 mm Tiefe trägt der Brücker kaum auf und passt auch in dicht bestückte Klemmenleisten.
- Hohe Spannungsfestigkeit: Mit 800 V Bemessungsspannung begrenzt der Brücker die Klemmenleiste in der Regel nicht – maßgeblich bleibt der Wert der eingesetzten Klemme.
- Ordnung für Prüfung und Wartung: Klar erkennbare Brückungen erleichtern Elektrofachkräften und Prüfdiensten die Dokumentation und spätere Erweiterungen.
Vom Industrieverteiler bis zur Hausinstallation daheim
In Industrie- und Logistikbetrieben, Kfz-Werkstätten und kommunalen Liegenschaften sorgt der Querbrücker für einheitlich aufgebaute Klemmenleisten, die sich schnell erweitern lassen. Hausverwaltungen profitieren bei der Sanierung von Unterverteilungen in Mehrfamilienhäusern, etwa im Hausflur oder Keller. Und auch privat lohnt sich Profi-Material: Wenn eine Elektrofachkraft die Verteilung für Garage, Werkstatt, Hobbyraum oder den neuen Stromkreis zur Terrasse und in den Garten erweitert, bleibt der Aufbau mit Querbrückern übersichtlich und später leicht nachvollziehbar.
Montagehinweis für die Elektrofachkraft
Querbrücker werden ausschließlich im spannungsfreien Zustand gesetzt oder entfernt; die Arbeiten gehören in die Hände einer Elektrofachkraft. Der Brücker wird bis zum Anschlag in den Brückerschacht eingedrückt, bis er vollständig sitzt. Prüfen Sie anschließend Sitz und Durchgang und dokumentieren Sie die gebrückten Potenziale im Stromlaufplan. Da der Artikel einzeln geliefert wird, lässt sich der Bedarf exakt nach Projekt kalkulieren.
