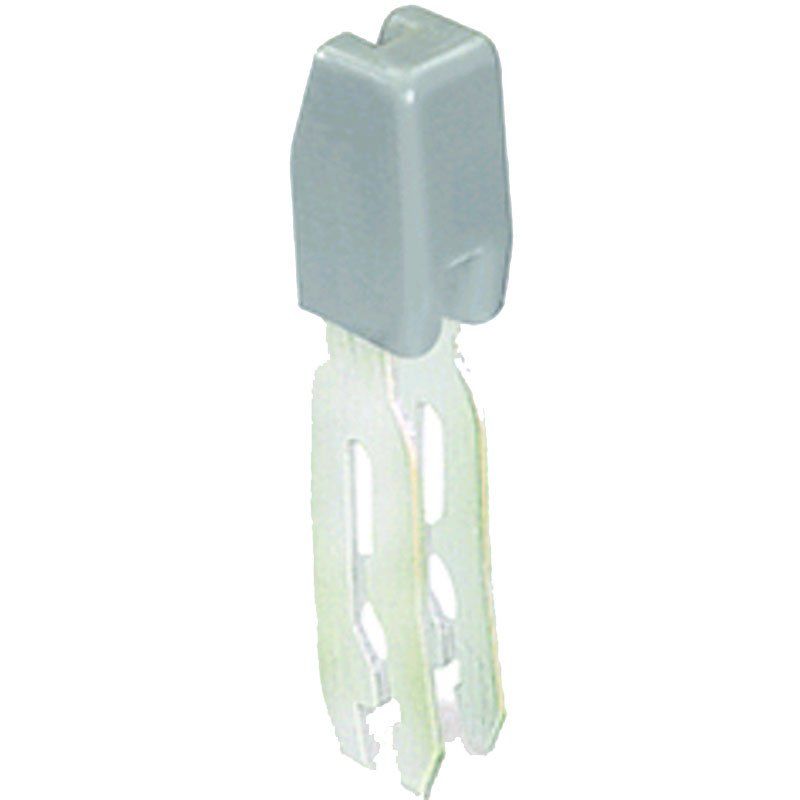

Wenn mehrere Klemmen auf dasselbe Potenzial gelegt werden sollen, ist ein Brücker die eleganteste Lösung – ohne zusätzliche Drahtbrücken, ohne doppelt belegte Klemmstellen. Der Wago Schachtelbrücker 780-452 (1 Stück) ist für Reihenklemmen der WAGO-Serie 780 gedacht und verbindet Klemmen schnell, reproduzierbar und optisch sauber. Mit 24 A Nennstrom und 400 V Bemessungsspannung deckt er typische Verteilungs- und Steuerungsaufgaben im Gewerbe ebenso ab wie die Hausinstallation.
Was macht einen Schachtelbrücker so praktisch?
Ein Brücker wird in die dafür vorgesehene Brückeraufnahme der Klemmen gesteckt und stellt dort eine leitende Verbindung her. Der Begriff „Schachtelbrücker“ beschreibt das Systemprinzip: Mehrere Brücker lassen sich ineinandergreifend kombinieren, sodass auch längere Potenzialverteilungen entstehen. Typische Beispiele sind ein gemeinsamer Neutralleiter für mehrere Abgänge, eine verteilte Steuerspannung oder die Einspeisung einer Phase auf mehrere Stromkreise. Sie müssen nicht jede Klemme einzeln verdrahten, sparen Leitungsmaterial, reduzieren Fehlerquellen und halten die Klemmstellen für die eigentlichen Abgangsleitungen frei.
Technische Daten: 24 A, 400 V und 6 kV Stoßspannungsfestigkeit
Die Kennwerte des 780-452 sind klar dokumentiert und erleichtern die Planung. Der Nennstrom liegt bei 24 A, die Bemessungsspannung nach EN bei 400 V und die Bemessungsstoßspannung bei 6 kV. Ausgelegt ist der Brücker für Verschmutzungsgrad 3 – also auch für Umgebungen, in denen leitfähige Verschmutzung oder Kondensation auftreten kann, wie sie in Industriehallen und Werkstätten vorkommt. Mit einer Breite von 4,5 mm, einer Tiefe von 6 mm und einem Gewicht von nur 1,29 g trägt er im Verteilerkasten kaum auf. Die Brandlast beträgt lediglich 0,008 MJ, ein Wert, der für brandschutztechnische Betrachtungen in Gebäuden mit hohen Anforderungen relevant sein kann.
Praxisvorteile für Elektrohandwerk und Objektbetreuung
- Zeitersparnis bei der Verdrahtung: Statt Drahtbrücken abzulängen, abzuisolieren und einzuführen, stecken Sie den Brücker einfach ein. Gerade bei Serienaufbauten im Schaltanlagenbau summiert sich das spürbar.
- Freie Klemmstellen für Abgänge: Die Brückung erfolgt über die Brückeraufnahme, nicht über die Leiteranschlüsse. Damit bleibt jede Klemmstelle für eine Leitung verfügbar.
- Übersicht bei Prüfung und Störung: Gebrückte Potenziale sind auf einen Blick erkennbar. Das verkürzt Wiederholungsprüfungen und Fehlersuche in Hotels, Bürogebäuden oder Filialen des Einzelhandels.
- Kompakte Bauform: Mit 4,5 mm Breite und 6 mm Tiefe fügt sich der Brücker unauffällig in die Klemmenleiste ein. Auch in eng bestückten Verteilungen bleibt genug Platz für die Verdrahtung.
- Einzeln nachbestellbar: Ob Industrie, Logistik oder Kommune: Instandhaltungsteams ordern genau die Anzahl, die der jeweilige Umbau erfordert. So vermeiden Sie unnötige Restbestände im Servicefahrzeug.
Vom Schaltschrank in die Werkstatt: Profi-Technik für Ihr Zuhause
Die gleiche Verbindungstechnik, die Elektrobetriebe in Industrie, Hotellerie und Gastronomie einsetzen, bewährt sich auch in privaten Gebäuden. Wird für die Werkstatt in der Garage, den Hobbykeller oder den Partyraum ein eigener Kleinverteiler aufgebaut, lassen sich gemeinsame Potenziale mit dem Brücker übersichtlich verteilen. Gleiches gilt für Außenstromkreise im Garten oder auf der Terrasse und für die Nachrüstung im Wintergarten. Auch spätere Erweiterungen bleiben so für die Elektrofachkraft nachvollziehbar.
Hinweise zu Auswahl und sicherem Einbau
Der Brücker ist für Klemmen der WAGO-Serie 780 bestimmt; Zubehör anderer Klemmenfamilien ist in der Regel nicht kompatibel. Achten Sie bei der Planung darauf, dass der Strom über die Brückung den Nennstrom von 24 A nicht überschreitet – bei Einspeisung über eine einzelne Klemme kann der Summenstrom mehrerer Abgänge über den Brücker fließen. Der Einbau gehört in die Hände einer Elektrofachkraft und erfolgt ausschließlich im spannungsfreien Zustand, nachdem die Anlage freigeschaltet, gegen Wiedereinschalten gesichert und auf Spannungsfreiheit geprüft wurde. Nach der Montage den festen Sitz kontrollieren und die Kennzeichnung der Leiste ergänzen.
