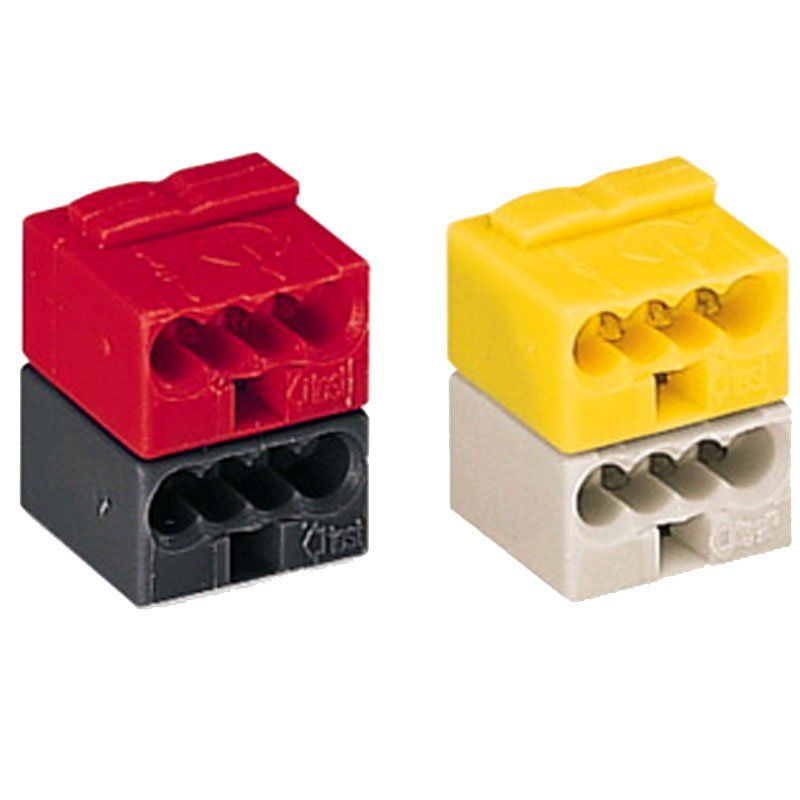

Wer Niedervolt-, Steuer- oder Signalleitungen sauber und schnell verbinden muss, spart mit Push-in-Technik bares Geld an Montagezeit. Der Wago Steckverbinder 243-212 (1 Stück) gehört zur Serie 243, bietet acht Klemmstellen auf zwei Potentiale und nimmt eindrähtige Leiter einfach per Einstecken auf. Elektrohandwerk, Facility Management und Veranstaltungstechnik schätzen kompakte Verbinder, weil in engen Dosen jeder Millimeter zählt. Auch im Zuhause lohnt sich das, zum Beispiel bei Niedervolt-Beleuchtung im Wohnzimmer, in der Küche oder auf dem Balkon.
Push-in-Anschluss und acht Klemmstellen im Detail
Die Anschlusstechnik ist Push-in, die Verdrahtung erfolgt seitlich. Insgesamt stehen acht Klemmstellen bereit, verteilt auf zwei Potentiale. Das reicht für Abzweige, die Verteilung von Steuerleitungen oder das Zusammenführen mehrerer Leitungen einer Beleuchtungsgruppe. Die Abisolierlänge beträgt 5 bis 6 Millimeter. Das Datenblatt führt eindrähtige Leiter mit 0,6 bis 0,8 Millimetern Durchmesser auf und nennt als Höchstwert 1 Millimeter. Prüfen Sie Ihren Leiter deshalb vor dem Einkauf, denn Angaben zu feindrähtigen Litzen enthalten die Daten nicht.
Kompakt, robust und für hohe Temperaturen ausgelegt
Das Gehäuse besteht aus Polyamid 66 mit der Entflammbarkeitsklasse UL 94 V0 und ist in Lichtgrau und Gelb gehalten. Mit 10 Millimetern Länge und Breite sowie 11,5 Millimetern Höhe passt der Verbinder auch in knapp bemessene Abzweigdosen und Leuchtengehäuse. Der Grenztemperaturbereich reicht von minus 60 bis 105 Grad Celsius. Weitere Kennwerte laut Datenblatt sind ein Nennstrom von 6 Ampere, eine Bemessungsspannung von 100 Volt, eine Bemessungsstoßspannung von 4 Kilovolt, der Verschmutzungsgrad 2 und die Überspannungskategorie III.
Einsatzfelder von Gewerbe bis Privathaushalt
In Gewerbe und Industrie dient der Verbinder zum Abzweigen von Steuer- und Signalleitungen in Schaltschränken, Leuchten und Verteilerdosen, in Logistikhallen ebenso wie in Hotels, Läden und kommunalen Gebäuden. Zuhause finden sich viele Anwendungen bei Niedervolt-Lichtbändern unter Küchenschränken, bei Gartenbeleuchtung auf der Terrasse oder bei Klingel- und Meldeleitungen im Hausflur. Welche Leitungen und Netzteile dazu passen, klären Sie in Ihrer Planung.
Wichtiger Hinweis zu Spannung und Installation
Mit 100 Volt Bemessungsspannung ist dieser Verbinder für Niedervolt-, Steuer- und Signalkreise gedacht, nicht für die Verdrahtung von 230-Volt-Netzleitungen. Klären Sie im Zweifel vorab mit Ihrer Elektrofachkraft, ob Bemessungsspannung und Nennstrom zu Ihrer Anwendung passen. Arbeiten an Leitungen erfolgen grundsätzlich im spannungsfreien Zustand und gehören in die Hände einer Elektrofachkraft. Das gilt für Hausverwaltungen und Gewerbebetriebe ebenso wie für Heimwerker, die in Garage, Werkstatt oder Hobbykeller Niedervoltprojekte umsetzen.
Praxisvorteile im Überblick
Diese Eigenschaften sprechen für den Einsatz im Betrieb und zu Hause:
- Schnelle Montage: Der Push-in-Anschluss spart bei eindrähtigen Leitern Zeit, besonders bei vielen gleichen Verbindungen.
- Zwei Potentiale: Acht Klemmstellen bündeln mehrere Leitungen übersichtlich in einem kleinen Bauteil.
- Breiter Temperaturbereich: Von minus 60 bis 105 Grad Celsius, also geeignet für warme Leuchtengehäuse ebenso wie für kalte Außenbereiche.
- Hohe Entflammbarkeitsklasse: Polyamid 66 nach UL 94 V0 erhöht die Sicherheit in dicht belegten Dosen.
- Wenig Platzbedarf: Mit 10 Millimetern Breite und Länge sowie 11,5 Millimetern Höhe passt er in enge Gehäuse.
Einzelstück für Nachrüstung und Vorrat
Angeboten wird der Verbinder als einzelnes Stück. Das ist praktisch für Wartungstechniker, die Ersatz im Servicekoffer brauchen, und für private Nutzer, die eine Niedervolt-Beleuchtung im Schlafzimmer, Kinderzimmer oder Wintergarten erweitern. Wer für Projekte größere Mengen benötigt, bestellt einfach die gewünschte Anzahl und erhält durchgängig dieselbe Ausführung. So schafft Profi-Qualität von Wago in Hausflur und Garten dieselbe Verlässlichkeit wie in Gewerbe und Industrie.
