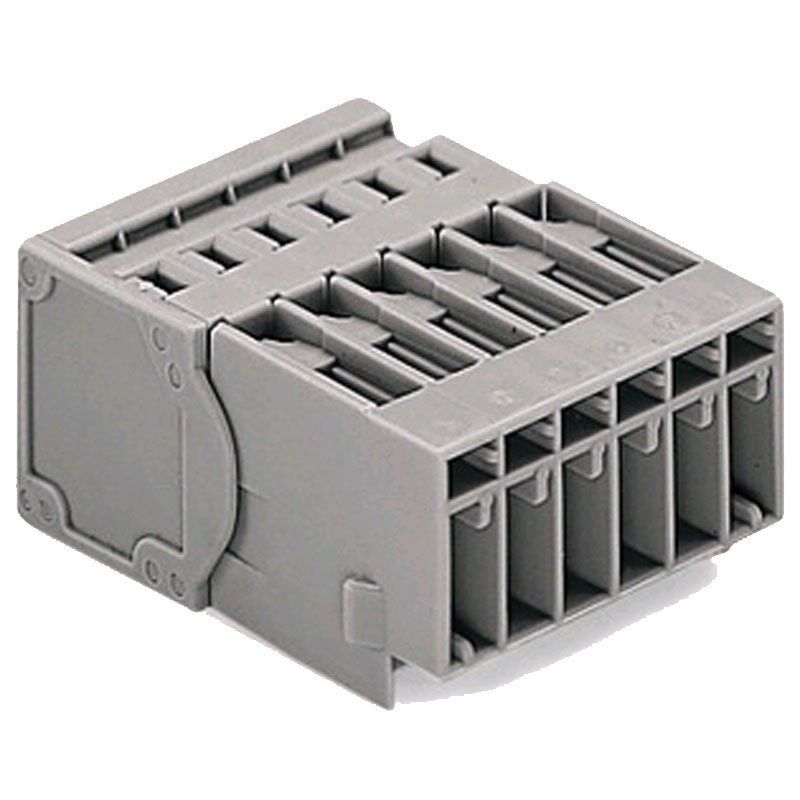

Wer Leitungen in Leuchten, Verteilern oder Gerätemodulen steckbar statt fest verdrahtet anschließen möchte, braucht Steckverbinder, die im Alltag zuverlässig sitzen. Die Wago Stiftleiste 769-606 (1 Stück) bietet sechs Klemmstellen in einem kompakten grauen Gehäuse aus Polyamid 66 und kommt in Elektrohandwerk, Facility Management und Industrie ebenso zum Einsatz wie in der heimischen Werkstatt oder im Hobbykeller.
Technische Eckdaten der Serie 769 im Überblick
Die Stiftleiste ist für einen Nennstrom von 32 A und eine Bemessungsspannung von 500 V ausgelegt. Die Bemessungsstoßspannung beträgt 6 kV, der Verschmutzungsgrad ist mit 3 angegeben. Sechs Klemmstellen bilden sechs getrennte Potentiale, angeschlossen wird über Käfigklemmen (CAGE CLAMP) mit Frontverdrahtung, die Leiter werden also von der Vorderseite eingeführt. Das Gehäuse misst 33,6 mm in der Breite, 18,3 mm in der Höhe und 40,2 mm in der Tiefe und wiegt rund 17,9 g. Die Brandlast ist mit 0,356 MJ angegeben, was bei der Dokumentation von Brandlasten in Verteilern und Leuchtengehäusen hilfreich ist.
Käfigklemmen-Anschluss und Polyamid 66 im Praxiseinsatz
Käfigklemmen halten Leiter dauerhaft unter konstantem Federdruck. Das ist besonders dort wertvoll, wo Temperaturwechsel oder häufiges Nachrüsten die Verbindung beanspruchen. Polyamid 66 gilt als zäher, formstabiler Isolierwerkstoff für Installationsbauteile. Die graue Farbe passt zu üblichen Verteiler- und Leuchtengehäusen und erleichtert die Unterscheidung von farbig codierten Komponenten. Zusammen mit den sechs Potentialen entsteht ein übersichtliches Anschlussbild.
Einsatz im Gewerbe und im eigenen Zuhause
Elektrobetriebe und Hausverwaltungen setzen Stiftleisten ein, um Leuchten, Steuermodule und Verteiler servicefreundlich zu trennen. So lässt sich in Hotels, Logistikhallen, Einzelhandelsflächen oder Kfz-Werkstätten ein defektes Bauteil tauschen, ohne die gesamte Verdrahtung neu zu legen. Auch privat ist Profi-Qualität sinnvoll: Wer in Garage, Werkstatt, Hobbyraum oder Arbeitszimmer Leuchtenbänder, Regalbeleuchtung oder Gerätemodule modular aufbaut, profitiert von einer sauberen Steckverbindung statt provisorischer Lüsterklemmen. Im Keller und im Wintergarten hilft das Konzept, wenn Leuchten für Wartung oder Umbau schnell lösbar sein sollen.
Praxisvorteile der Wago Stiftleiste auf einen Blick
- Sechs Potentiale: Sechs Klemmstellen bilden sechs getrennte Potentiale in einem einzigen kompakten Bauteil.
- 32 A bei 500 V: Mit 32 A Nennstrom und 500 V Bemessungsspannung ist die Leiste für übliche 230-V-Stromkreise ausgelegt, die Leiterangaben im Datenblatt bleiben maßgeblich.
- Frontverdrahtung: Die Leiter werden von vorn eingeführt, das vereinfacht die Montage in engen Gehäusen.
- Belastbare Kennwerte: 6 kV Bemessungsstoßspannung bei Verschmutzungsgrad 3 erleichtern Planung und Dokumentation.
- Isolierstoff Polyamid 66: Das graue PA-66-Gehäuse ist ein bewährter Werkstoff für elektrische Installationsteile.
Montagehinweise und Kompatibilität
Die Stiftleiste bildet in der Regel die feste Seite einer Steckverbindung der Serie 769. Prüfen Sie vor der Bestellung, welches Gegenstück, welche Leiterquerschnitte und welche Abisolierlänge Ihr Projekt benötigt; verbindlich sind die Angaben im hinterlegten Datenblatt. Welches Vorschaltgerät die angeschlossene Leuchte braucht, etwa KVG, VVG oder EVG, richtet sich nach der Leuchte und nicht nach der Stiftleiste. Installation und Anschluss erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft. Das Angebot umfasst genau ein Stück, wodurch sich Ersatzbedarf und Serienmengen flexibel disponieren lassen.
Sinnvoll bevorraten für Betrieb und Haushalt
Gewerbliche Anwender profitieren davon, dass sich Komponenten der Serie 769 in der Wartung standardisieren lassen: gleiche Bauteile, gleiche Handgriffe, weniger Rückfragen auf der Baustelle. Für Hausverwaltungen und Kommunen vereinfacht das die Lagerhaltung bei Reparaturen in Treppenhäusern, Technikräumen und Gemeinschaftsflächen. Wer privat mit Fachbetrieb oder Elektrofachkraft arbeitet, nutzt dieselbe Qualität im Hausflur oder bei der Umrüstung der Garagenbeleuchtung. So wird aus einer kleinen Stiftleiste ein verlässlicher Baustein, der im Hotelflur genauso funktioniert wie im Hobbykeller.
