Beschreibung

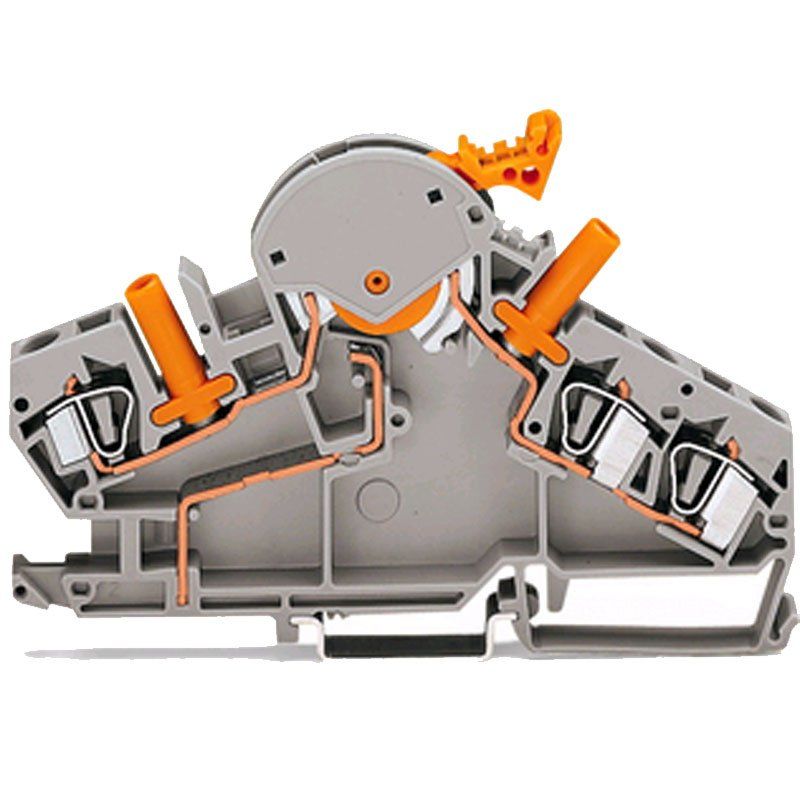

Wago Trenn- und Messklemme 282-870 mit Prüfbuchsen
Für Stromwandlerschaltungen und ähnliche Messaufgaben bietet Wago mit der 282-870 eine Trenn- und Messklemme, die über berührungssichere Prüfbuchsen für 4-mm-Prüfstecker verfügt. Der orangefarbene Trennhebel ermöglicht das gezielte Trennen des Stromkreises für Messungen, ohne die restliche Verdrahtung lösen zu müssen.
Die Klemme ist für die Montage auf DIN-35-Tragschiene ausgelegt und richtet sich an Anwendungen, in denen Strom- oder Messkreise gezielt unterbrochen und getestet werden müssen.
Einsatzbereiche
Typisch ist der Einsatz in Stromwandlerschaltungen, bei denen über den Trennhebel und die Prüfbuchsen Messungen vorgenommen werden, ohne die Anlage komplett freizuschalten. Die Klemme kann dauerhaft für Stromwandlerkreise vorbereitet werden und erlaubt zusätzliches Verbinden über CAGE CLAMP® auf der Messgeräteseite, etwa beim Anschluss von Verdrahtungsketten oder externer Spannung.
Vorteile bei Montage und Einsatz
Der Trennhebel lässt sich in der gerasteten „I“-Position mit einem Schloss gegen versehentliches Betätigen sichern. Eine transparente Verriegelungsabdeckung kann über mehrere Trennglieder geclipst werden, um mehrpolige Schaltungen mechanisch zu verriegeln und Markierungen zu schützen. Diese Sicherungsmöglichkeiten reduzieren das Risiko einer unbeabsichtigten Unterbrechung während laufender Messungen.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 30 A bei 500 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung beträgt 6 kV. Der Anschluss erfolgt über Käfigklemmen (CAGE CLAMP) mit einer Abisolierlänge von 12 bis 13 mm, das Gehäuse besteht aus Polyamid 66. Sie verfügt über zwei Potentiale und wird in abgewinkelter Bauform mit Frontverdrahtung ausgeführt.
Kompatibilität und Hinweise
Die Prüfbuchsen sind für 4-mm-Prüfstecker ausgelegt und berührungssicher ausgeführt. Bei der Montage auf der Tragschiene DIN 35 sollte die Zuordnung von Trennhebel und Prüfbuchse zur jeweiligen Wandlerschaltung sorgfältig dokumentiert werden, da die Klemme im Messbetrieb aktiv geschaltet wird.
Fazit
Die Wago 282-870 ist eine spezialisierte Trenn- und Messklemme für Stromwandlerkreise, die sicheres Messen und Trennen direkt an der Klemmenleiste ermöglicht.
Kurz zusammengefasst:
- Berührungssichere Prüfbuchsen für 4-mm-Prüfstecker
- Trennhebel mit Verriegelungsmöglichkeit gegen versehentliches Schalten
- Nennstrom 30 A bei 500 V Bemessungsspannung
- Anschluss über Käfigklemmen (CAGE CLAMP)
- Ausgelegt für Stromwandlerschaltungen
