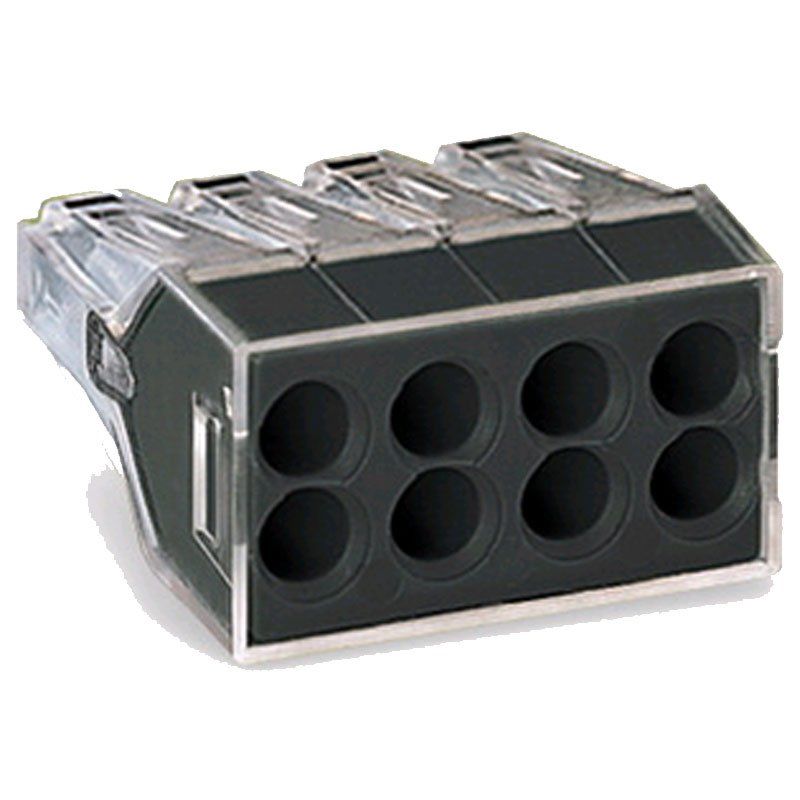

Wer in der Unterverteilung, der Abzweigdose oder der Leuchtenverdrahtung täglich dutzende Verbindungen herstellt, will keine Schraubendreher-Akrobatik und keine Fehlerquellen. Die Wago Verbindungsdosenklemme 773-108 (1 Stück) bringt acht Push-in-Klemmstellen auf einem Potential zusammen und eignet sich für Elektrobetriebe, Facility-Management-Teams und Hausverwaltungen ebenso wie für alle, die zu Hause eine Verteilerdose sauber und normgerecht verdrahten möchten.
Acht Klemmstellen, ein Potential: so arbeitet die PUSH WIRE®-Technik
Die Serie 773 nutzt die Anschlusstechnik PUSH WIRE®. Der abisolierte Leiter wird mit 12 mm Abisolierlänge einfach in die Klemmstelle geschoben; eine Klemmfeder aus Chrom-Nickel-Federstahl presst ihn gegen den Kontakt aus Elektrolytkupfer mit verzinnter Oberfläche. Für diese Ausführung nennt Wago eindrähtige Leiter von 0,75 bis 2,5 mm² sowie mehrdrähtige Leiter von 1,5 bis 2,5 mm²; als Leiterwerkstoffe sind Kupfer und Aluminium angegeben. Alle acht Klemmstellen liegen auf demselben Potential, die Verdrahtung erfolgt seitlich. So verteilen Sie einen Leiter kompakt und übersichtlich auf mehrere Abgänge, ideal etwa für eine Lichtinsel mit mehreren Leuchten.
Technische Eckdaten für Planung, Prüfung und Dokumentation
Die Bemessungswerte nach IEC/EN 60664-1 lauten 24 A Nennstrom bei 400 V Bemessungsspannung und 4 kV Bemessungsstoßspannung, dazu Überspannungskategorie II und Verschmutzungsgrad 2. Das transparente Gehäuse aus Polycarbonat mit dunkelgrauem Deckel ist für eine Dauergebrauchstemperatur von 105 °C ausgelegt, die Umgebungstemperatur wird mit +60 °C angegeben. Der Isolierwerkstoff gehört zur Isolierstoffgruppe IIIa und zur Brennbarkeitsklasse UL 94 V2, die Brandlast beträgt 0,099 MJ. Mit 24 × 19,5 × 13,1 mm (B × T × H) und 4,6 g Gewicht bleibt die Klemme kompakt.
Warum Elektriker zur 773-108 greifen: fünf Praxisvorteile
- Werkzeuglose Montage: Leiter abisolieren, einstecken, fertig. Das spart bei Serienverdrahtungen in Büro-, Hotel- und Hallenbeleuchtung spürbar Zeit je Verbindung.
- Acht Anschlüsse auf einem Potential: Eine Klemme ersetzt mehrere kleine Verbinder und hält die Abzweigdose aufgeräumt.
- Sichtkontrolle durch transparentes Gehäuse: Die korrekte Einstecktiefe lässt sich bei der Abnahme durch Facility Management oder Sachverständige schnell nachvollziehen.
- Klare Bemessungsdaten: 24 A, 400 V und 4 kV Stoßspannung nach IEC/EN 60664-1 lassen sich sauber in Dokumentation und Prüfprotokoll übernehmen.
- Einzelstück bestellbar: Ob für die Baustelle oder die eigene Hausinstallation, Sie ordern genau die Stückzahl, die Sie brauchen.
Profi-Qualität auch für Ihr Zuhause: typische Einsatzorte
Im Gewerbe bewähren sich Verbindungsklemmen dieser Art bei Leuchtenbändern in Lager und Logistik, in Hotels, im Einzelhandel und in kommunalen Gebäuden, wo Wartungsteams die Beleuchtung schnell erweitern müssen. Genauso überzeugt die Klemme privat: Im Wohnzimmer verbinden Sie die Zuleitung mehrerer Einbauspots, in der Küche die Lichtleiste unter den Oberschränken, im Keller oder in der Garage die Wannenleuchten und im Hausflur die Wandleuchten. Auch Werkstatt, Hobbyraum und Arbeitszimmer profitieren von der übersichtlichen Verdrahtung. So holen Sie sich Handwerksqualität ins eigene Zuhause.
Sicher installieren: Hinweise für Handwerk und Haushalt
Arbeiten an der 230/400-V-Installation gehören in die Hände einer Elektrofachkraft, das gilt auch im privaten Haushalt. Schalten Sie den Stromkreis vorher frei, sichern Sie ihn gegen Wiedereinschalten und stellen Sie die Spannungsfreiheit fest. Isolieren Sie die Leiter auf 12 mm ab, stecken Sie sie bis zum Anschlag ein und kontrollieren Sie den festen Sitz. Beachten Sie die angegebenen Leiterquerschnitte; mehrdrähtige Leiter beginnen bei 1,5 mm². Aluminiumleiter setzen Sie nur ein, wenn Herstellerangaben und Installationsvorschriften dies für die konkrete Anwendung zulassen. Verwenden Sie die Klemme innerhalb geeigneter Verteiler- oder Abzweigdosen, deren Schutzart zum Einsatzort passt. Das Datenblatt steht Ihnen auf der Produktseite zum Download bereit.
