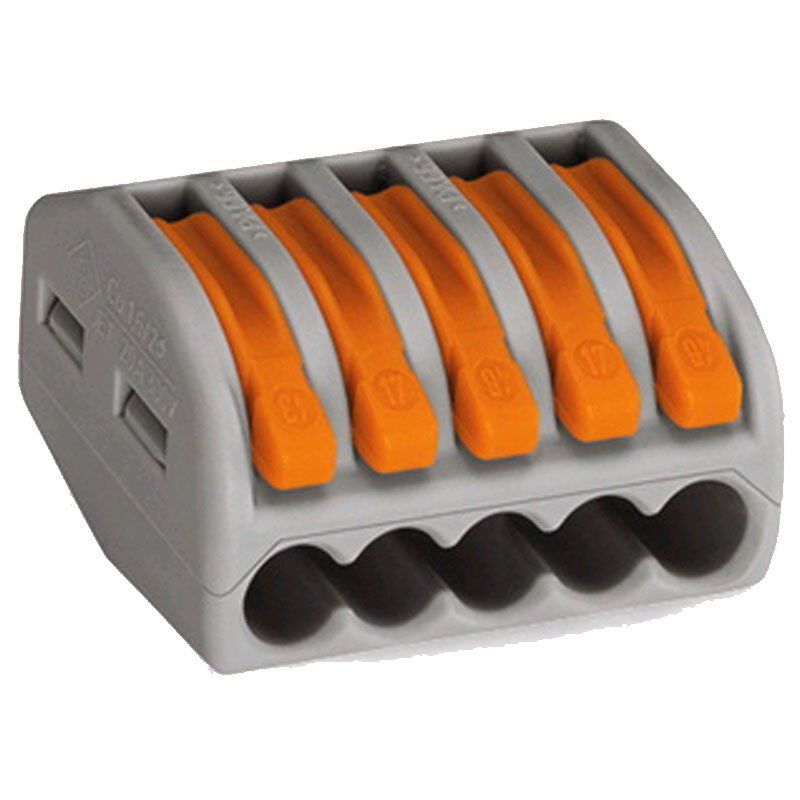

Wago Verbindungsklemme 222-415 – 5-Leiter-Hebelklemme mit CAGE CLAMP
Müssen an einer Stelle gleich fünf Adern zusammengeführt werden, braucht es eine Klemme mit entsprechend vielen Anschlussstellen. Die Wago 222-415 aus der bekannten 222-Serie bietet genau das: fünf Klemmstellen an einem Potential, bedient über einen Hebel.
Typische Einsatzbereiche
Die Klemme kommt dort zum Einsatz, wo mehrere Leitungen in einer Abzweigdose zusammenlaufen, etwa bei Ringleitungen oder Verteilungen mit mehreren Abgängen. Feindrähtige Leiter lassen sich ebenso anschließen wie ein- und mehrdrähtige, was sie für gemischte Installationen praktisch macht.
Vorteile bei Montage und Einsatz
Auch mit fünf Klemmstellen bleibt die Bedienung einfach: Hebel hoch, Leiter rein, Hebel runter. Kein Werkzeug, keine Schraubverbindung, die sich mit der Zeit lockern könnte. Die seitliche Verdrahtung sorgt dafür, dass die Klemme sich platzsparend neben andere Bauteile in der Dose einreihen lässt.
Technik in Kürze
Nennstrom und Bemessungsspannung liegen bei 32 A und 400 V, die Bemessungsstoßspannung bei 4 kV. Eindrähtige und mehrdrähtige Leiter werden von 0,08 bis 2,5 mm² angeschlossen, feindrähtige bis 4 mm², jeweils mit einer Abisolierlänge von 9 bis 10 mm. Die graue Klemme mit orangefarbenem Hebel misst 26,6 mm in der Breite, 14,5 mm in der Höhe und 20,5 mm in der Tiefe bei 6,6 g Gewicht.
Kompatibilität und Hinweise
Zulässig sind Kupfer- und Aluminiumleiter. Die Dauergebrauchstemperatur ist mit 85 °C angegeben, die Umgebungstemperatur mit +40 °C. Das Gehäusematerial erreicht die Brennbarkeitsklasse V0 nach UL 94. Elektroinstallationsarbeiten gehören in die Hände einer Fachkraft.
Fazit
Mit fünf Klemmstellen für ein Potential eignet sich die Wago 222-415 für Verteilerdosen mit mehreren zusammenlaufenden Leitungen und lässt sich ohne Werkzeug montieren.
Kurz zusammengefasst:
- 5 Klemmstellen an einem Potential
- Werkzeuglose Hebelbedienung
- 32 A Nennstrom bei 400 V Bemessungsspannung
- Für Kupfer- und Aluminiumleiter geeignet
- Kompakte Maße für die Montage in engen Dosen
