Beschreibung

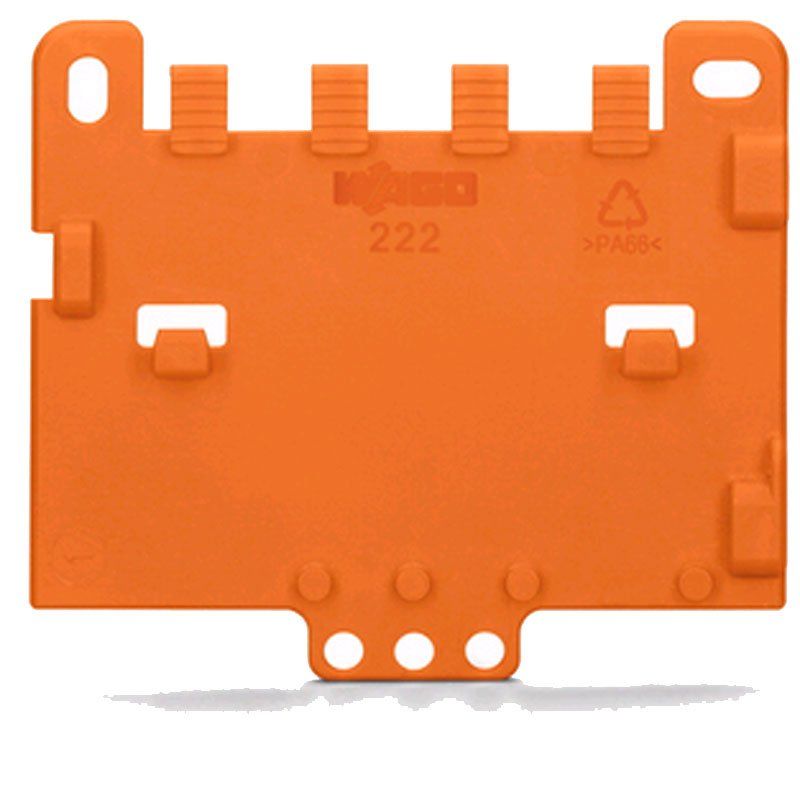

Die Wago 222-505 ist eine Zugentlastungsplatte für Verbindungsklemmen der Serien 221 und 222. Sie entlastet angeschlossene Leitungen mechanisch und nimmt so Zug von den Klemmstellen.
Produktbeschreibung
Die Platte wird auf den Befestigungsadapter 222-500 aufgerastet und ist in Orange ausgeführt. Sie misst 4 Millimeter in der Breite und 67,5 Millimeter in der Tiefe und ragt 52 Millimeter über die Oberkante der Tragschiene hinaus. Das Gewicht liegt bei 5,4 Gramm, die Brandlast bei 0,162 MJ.
Wichtige Eigenschaften
- Zugentlastungsplatte für die Serien 221 und 222
- Auf Befestigungsadapter 222-500 aufrastbar
- Breite 4 mm, Tiefe 67,5 mm, Höhe ab Tragschiene 52 mm
- Gewicht 5,4 g, Brandlast 0,162 MJ
- Farbe orange
Einsatzbereich
Zusammen mit dem Befestigungsadapter 222-500 lassen sich Verbindungsklemmen der Serien 221 und 222 auf der Tragschiene montieren. Die Zugentlastungsplatte hält angeschlossene Leitungen an Ort und Stelle und schützt die Klemmverbindungen vor Zugbelastung. Gerade bei bewegten oder schwereren Leitungen verhindert sie, dass Zugkräfte direkt auf die Klemmstelle wirken.
