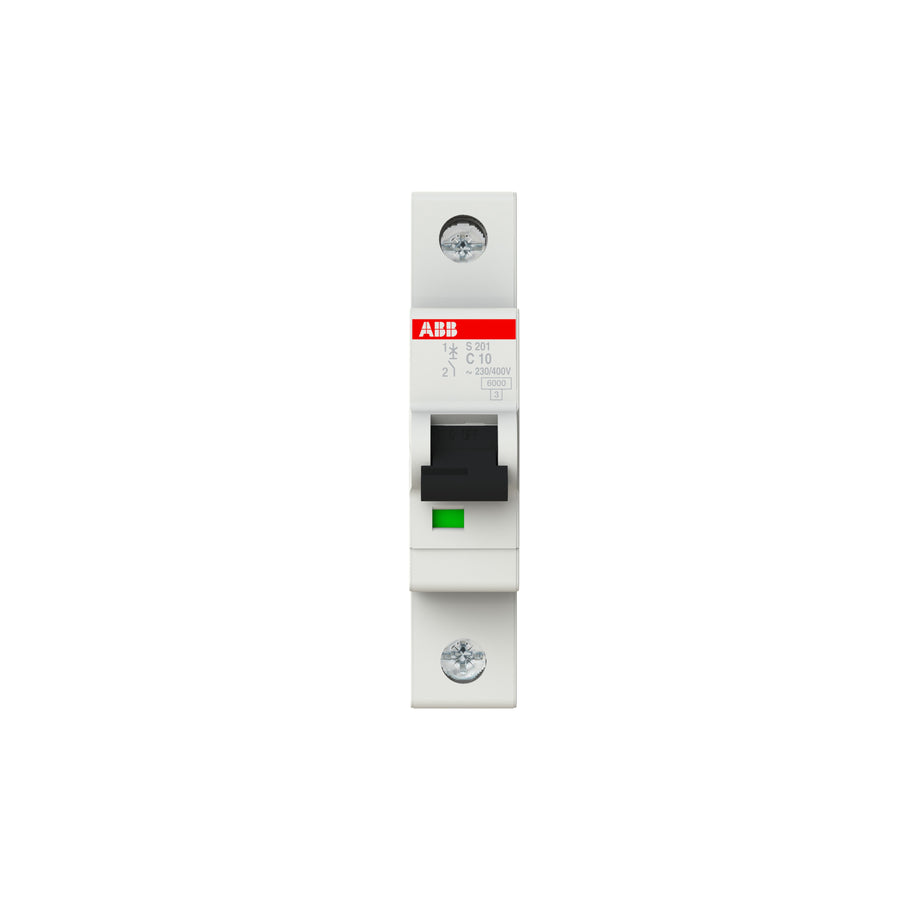

Der ABB Leitungsschutzschalter S201-C10 1-polig Charakteristik C 10 A 6 kA aus der bewährten System pro M compact Baureihe S200 ist der vielseitige Standard-Sicherungsautomat für einphasige 230-V-Stromkreise, in denen beim Einschalten kurzzeitig erhöhte Stromspitzen auftreten. Mit einem Bemessungsstrom von 10 A, der einschaltstromfesten Auslösecharakteristik C und einem Bemessungsschaltvermögen von 6 kA (AC/DC) nach IEC/EN 60898-1 (sowie bis zu 10 kA Icu bei 230/400 V AC und 20 kA bei 24 V DC nach IEC/EN 60947-2) verbindet dieses kompakte Schutzgerät wirtschaftlichen Leitungsschutz mit hoher Anlagenverfügbarkeit im modernen Wohn- und Gewerbebau.
Charakteristik C und 10 A Nennstrom: Zuverlässiger Schutz ohne Fehlauslösung
Beim Einschalten moderner LED-Beleuchtungsanlagen, elektronischer Vorschaltgeräte, Schaltnetzteile, Transformatoren oder kleinerer Antriebe fließen in den ersten Millisekunden oft hohe kapazitive oder induktive Ladeströme, die einen flinkeren B-Automaten ungewollt auslösen lassen. Der elektromagnetische Kurzschlussauslöser des S201-C10 ist auf das Fünf- bis Zehnfache des Bemessungsstroms (5 bis 10 In, also 50 A bis 100 A) kalibriert: Er überbrückt harmlose Einschaltspitzen souverän, schaltet jedoch im echten Kurzschlussfall dank der höchsten Energiebegrenzungsklasse 3 blitzschnell und strombegrenzend ab. Gleichzeitig überwacht der thermische Bimetallauslöser (Referenztemperatur 30 °C) den 10-A-Stromkreis bis 2.300 Watt Dauerleistung präzise gegen unzulässige Überlast. Mit nur 2,1 W Verlustleistung, 440 V Isolationsspannung und 4 kV Stoßspannungsfestigkeit (Überspannungskategorie III) bleibt der Automat im Dauerbetrieb kühl und effizient.
- Ideale C-Charakteristik für LED-Technik: Erlaubt den gleichzeitigen Betrieb einer deutlich höheren Anzahl von LED-Röhren, LED-Panels, Flutern und Netzteilen an einem 10-A-Stromkreis ohne Einschaltprobleme.
- Geprüfte Sicherheit nach IEC und UL: Zertifiziert nach IEC/EN 60898-1 (6 kA), IEC/EN 60947-2 (10 kA bei 230 V AC, 7,5 kA Ics) sowie UL 1077 für Wechselstrom bis 253 V AC und Gleichstrom von 12 bis 72 V DC.
- Komfortable Zylinderlift-Schraubklemmen: Doppelgerichtete Anschlusskammern (2,8 Nm Anzugsdrehmoment, 12,5 mm Abisolierlänge) für starre Leiter von 0,75 bis 35 mm², flexible Leitungen bis 25 mm² und 10/10-mm²-Phasenschienen.
- Echte Kontaktstellungsanzeige (CPI): Die Rot/Grün-Markierung direkt am plombierbaren Kipphebel zeigt zuverlässig den tatsächlichen Öffnungs- oder Schließzustand des Schaltkontakts an.
- Platzsparende 1-TE-Montage auf DIN-Schiene: Mit 17,5 mm Breite, 88 mm Höhe, 69 mm Einbautiefe und 112 g Gewicht in beliebiger Einbaulage und mit freier Einspeiserichtung auf TH35-Hutschienen rastbar.
Wirtschaftliche Lösung für Elektrohandwerk, Büro, Handel und Gastronomie
Für Elektroinstallateure, das Facility Management, Ladenbauer sowie Betriebe in Industrie, Handel, Hotellerie und Gastronomie ist der S201-C10 der bevorzugte Automat für reine Beleuchtungsstromkreise, Werbetransparente, Kühlmöbel, Kassensysteme, Rolltore oder Lüftungsgeräte. Das halogenfreie, vibrations- und schockfeste Gehäuse der Isolierstoffgruppe II (RAL 7035, Schutzart IP40 im Verteiler, Klemmen IP20) ist für 20.000 AC-Schaltzyklen und Umgebungstemperaturen von -25 °C bis +55 °C ausgelegt und lässt sich mit sämtlichen Hilfskontakten, Signalkontakten und Auslösern der S200-Serie bestücken.
Vielseitiger Einsatz in Zuhause, Werkstatt, Garage und Außenbereich
Auch im privaten Eigenheim und Zuhause spielt der 10-A-C-Leitungsschutzschalter seine Stärken voll aus: Er sichert separat geführte Lichtstromkreise mit zahlreichen LED-Spots und Treibern für Wohnzimmer, Esszimmer, Küche, Schlafzimmer, Kinderzimmer, Hausflur und Badezimmer ebenso zuverlässig ab wie umfangreiche LED-Außenbeleuchtungen, Fluter und Teichpumpen im Garten, auf der Terrasse, im Wintergarten oder am Balkon. Im Keller, im Hobbyraum, in der heimischen Werkstatt und in der Garage sorgt er dafür, dass beim Starten von Elektrowerkzeugen, kleinen Kompressoren, Absaugungen oder mehrflammigen LED-Wannenleuchten die Sicherung im Unterverteiler jederzeit stabil hält.
