Elektroinstallation · Sicherungsautomaten von ABB

Leitungsschutzschalter 71 Artikel

Leitungsschutzschalter, auch Sicherungsautomaten genannt, schützen Leitungen vor Überlast und Kurzschluss. Im Sortiment sind Geräte von ABB aus den Reihen S200 und S200M, 1-, 2- oder 3-polig, mit der Auslösecharakteristik B, C oder K und Nennströmen von 1 bis 63 A. Die Geräte werden auf die Hutschiene im Verteiler gesetzt und über Schraubklemmen angeschlossen. Auswahl, Einbau und Anschluss gehören ausschließlich in die Hände einer Elektrofachkraft.

ABB S200 / S200MReihen im Sortiment
B, C, KAuslösecharakteristik
1- bis 3-polig1 bis 63 A
HutschieneEinbau im Verteiler
1–60 von 71 Artikeln

  • Sicherungsautomaten von ABB, Reihen S200 und S200M
  • Auslösecharakteristik B, C oder K
  • 1-, 2- und 3-polig, Nennstrom 1 bis 63 A
  • Einbau auf der Hutschiene, Anschluss über Schraubklemmen

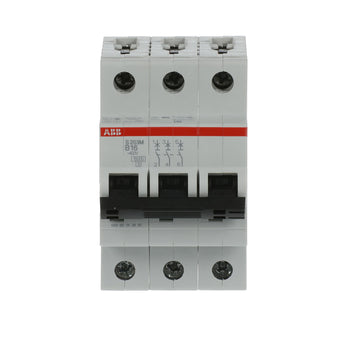

  • Bezeichnung lesen: S203M-B16 = 3-polig, Charakteristik B, 16 A
  • Auswahl und Einbau nur durch eine Elektrofachkraft

1. Reihe und Polzahl

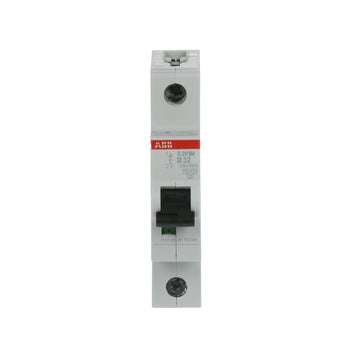

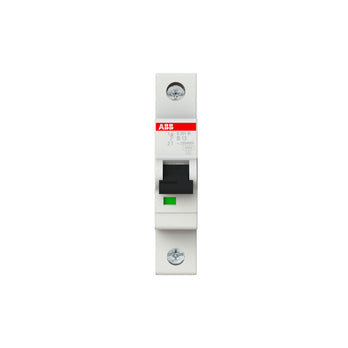

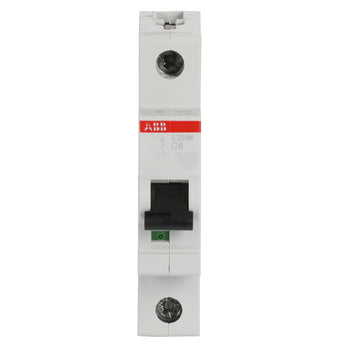

Die letzte Ziffer vor dem Bindestrich nennt die Polzahl: S201 ist 1-polig, S202 2-polig, S203 3-polig. Ein M dahinter steht für die Reihe S200M. Die Breite wächst mit der Polzahl: Ein 1-poliges Gerät ist laut Daten 18 mm breit, ein 3-poliges 52 mm.

2. Charakteristik

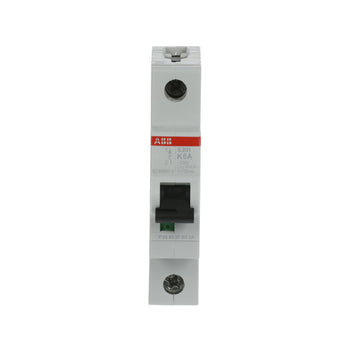

Der Buchstabe nach dem Bindestrich ist die Auslösecharakteristik: B, C oder K. Sie beschreibt, wie das Gerät auf kurzzeitig hohe Einschaltströme reagiert. Welche Charakteristik zur Leitung und zu den Verbrauchern passt, legt die Elektrofachkraft fest.

3. Nennstrom

Die Zahl am Ende ist der Nennstrom in Ampere, zum Beispiel 16 bei S201-B16. Er richtet sich nach Leitungsquerschnitt und Verlegeart und wird von der Elektrofachkraft bestimmt.

Ersatz für ein vorhandenes Gerät

Muss ein Leitungsschutzschalter ersetzt werden, gibt die Bezeichnung auf dem alten Gerät Reihe, Polzahl, Charakteristik und Nennstrom vor. Ein anderer Wert ist nur nach Prüfung durch eine Elektrofachkraft zulässig, weil der Schalter zur Leitung passen muss.

Technische Daten je Gerät

Breite, Gewicht, Schutzart und Anschlussart stehen je Artikel in den technischen Daten. Weitere Werte wie das Schaltvermögen nennt das ABB-Datenblatt des jeweiligen Typs.

ABBweitere ABB-ProdukteElektroinstallationSchalter, Klemmen und ZubehörWAGO Klemmen & VerbinderVerbindungsklemmen

Häufige Fragen zu Leitungsschutzschaltern

Was bedeuten B, C und K?
Das ist die Auslösecharakteristik. Sie beschreibt, wie der Schalter auf kurzzeitig hohe Ströme reagiert, etwa beim Einschalten von Motoren oder vielen Netzteilen. Welche Charakteristik passt, legt die Elektrofachkraft nach Leitung und Verbraucher fest.
Was bedeutet die Zahl hinter dem Buchstaben?

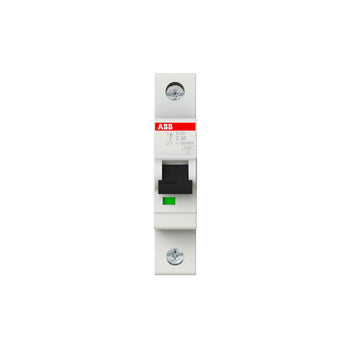

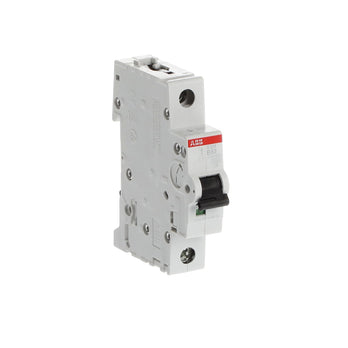

Das ist der Nennstrom in Ampere. S201-B16 ist zum Beispiel ein 1-poliger Leitungsschutzschalter mit Charakteristik B und 16 A.
Darf ich einen Leitungsschutzschalter selbst tauschen?
Nein. Arbeiten im Verteiler gehören ausschließlich in die Hände einer Elektrofachkraft.
1-, 2- oder 3-polig?

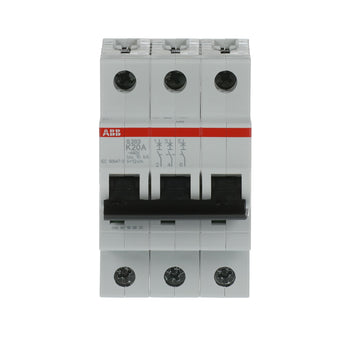

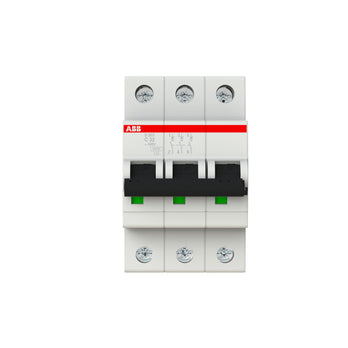

1-polige Geräte sichern einen Außenleiter, 3-polige werden für Drehstromkreise eingesetzt. Welche Ausführung nötig ist, ergibt sich aus der Installation und wird von der Elektrofachkraft festgelegt.
