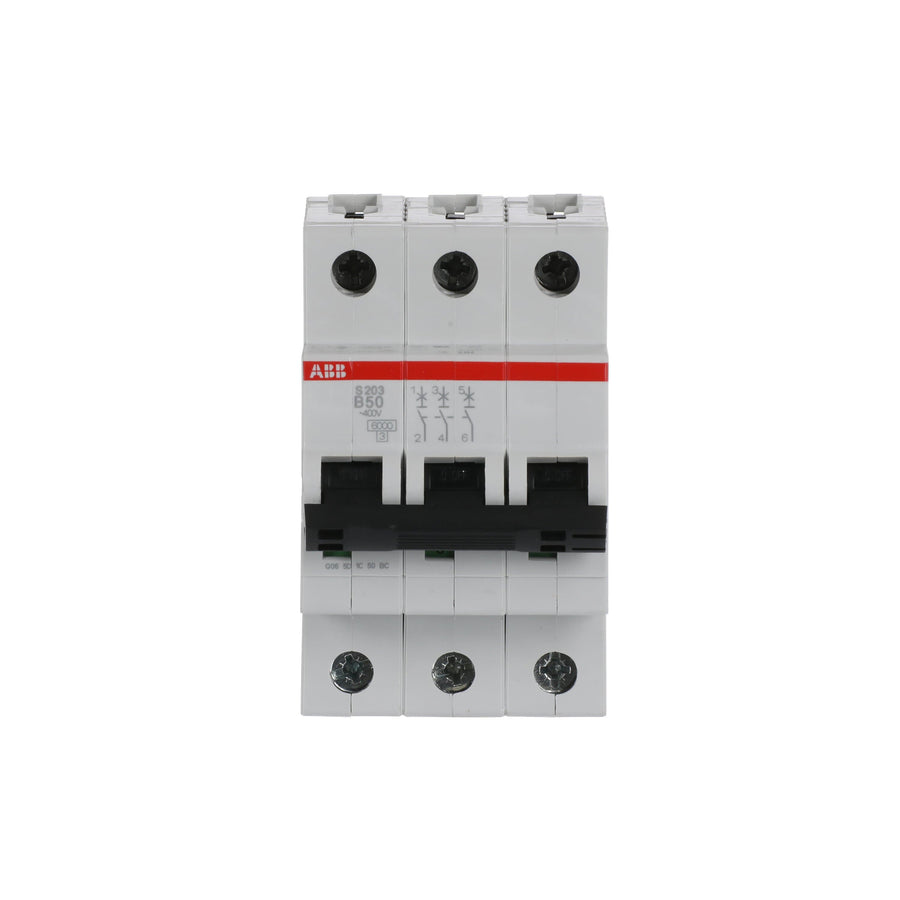

Der ABB Leitungsschutzschalter S203-B50 3-polig Charakteristik B 50 A 6 kA (Hersteller-Artikelnummer 2CDS253001R0505) aus der System pro M compact Baureihe S200 übernimmt die allpolige Überlast- und Kurzschlussabsicherung leistungsstarker 400-V-Drehstromleitungen bis 50 A Bemessungsstrom (rund 34,6 kW Anschlussleistung im symmetrischen Drehstromnetz). Mit Auslösecharakteristik B und einem Bemessungsschaltvermögen von 6 kA nach IEC/EN 60898-1 bei 400 V AC (sowie 10 kA Bemessungsgrenzschaltvermögen Icu bei 400/440 V AC und 20 kA bei 230 V AC nach IEC/EN 60947-2) eignet sich das dreipolige Reiheneinbaugerät hervorragend als Vorsicherung für Unterverteilungen, Steigleitungen, Durchlauferhitzer, Heizregister und Ladeinfrastruktur – im Elektrohandwerk, in Gewerbe und Industrie ebenso wie Zuhause im Eigenheim, in der Garage, im Keller und in der Werkstatt.
Dreipolige B-Charakteristik bei 50 A für Haupt- und Gruppenleitungen
Die B-Charakteristik bietet optimalen Leitungsschutz für dreiphasige Kabelstrecken (typischerweise 10 mm² oder 16 mm² Kupferquerschnitt) und Verbraucher ohne überhöhte magnetische Einschaltstromspitzen. Der thermische Bimetallauslöser überwacht jeden der drei Außenleiter separat auf Dauerüberlast, während der elektromagnetische Schnellauslöser bei einem Kurzschluss bereits beim drei- bis fünffachen Bemessungsstrom (150 A bis 250 A) unverzögert anspricht. Über die interne mechanische Kopplung schalten im Fehlerfall stets alle drei Pole gleichzeitig ab. Dank Energiebegrenzungsklasse 3 und Überspannungskategorie III (4 kV Stoßspannungsfestigkeit, 440 V Isolationsspannung) bleibt die Kurzschlussbeanspruchung minimal; die Verlustleistung beträgt 3,25 W pro Pol (9,75 W gesamt).
- Starke 50-A-Drehstromdaten: 3-polig (3P), 50 A Bemessungsstrom, Charakteristik B, 400 V AC (bis 440 V AC / 125 V DC), 6 kA nach IEC/EN 60898-1 sowie 10 kA Icu / 7,5 kA Ics bei 400 V AC nach IEC/EN 60947-2.
- Kompakte 3-TE-Bauform (52,5 mm): 52,5 mm Baubreite (3 Teilungseinheiten), 88 mm Höhe, 69 mm Einbautiefe und 360 g Gewicht zur werkzeuglosen Montage auf 35-mm-DIN-Hutschienen nach EN 60715.
- Patentierte Doppelstock-Zylinder-Hubklemmen: Berührungssichere IP20-Klemmen mit Hintersteckschutz für starre/mehrdrähtige Leiter von 0,75 bis 35 mm² sowie flexible Leiter mit Aderendhülse bis 25 mm².
- Wahlweise Einspeisung & Schienenkompatibilität: Bi-direktionale Einspeisung von oben oder unten bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) und getrennter Kammer für 10-mm²-Phasenschienen.
- Echte Kontaktstellungsanzeige & Zubehör: Rot/Grün-Stellungsanzeige direkt an der gekoppelten Schaltwippe, 10.000 elektrische / 20.000 mechanische Schaltspiele und seitliche Aufrastung für Hilfs-/Signalkontakte.
Sichere Montage großer Drehstromquerschnitte im Verteilerschrank
Beim Anschluss von 10-mm²-, 16-mm²- oder 25-mm²-Drehstromzuleitungen erleichtern die Failsafe-Zylinder-Hubklemmen von ABB dem Installateur die Arbeit spürbar. Der integrierte Hintersteckschutz führt jede Ader sicher in den Klemmkäfig und sorgt für eine vibrationsfeste Kontaktierung (5 g nach IEC/EN 60068-2-6). Gleichzeitig kann das Gerät über die zweite Klemmebene sauber mit dreiphasigen Sammelschienen verbunden werden.
Für Unterverteilungen in Gewerbe, Handwerk und Ihrem Zuhause
Ob als Abgangssicherung im Hauptverteiler für Büroetagen, Ladenlokale, Großküchen und Werkstätten oder als zentrale Vorsicherung in der anspruchsvollen Hausinstallation: Der ABB S203-B50 schafft verlässliche Leistungsreserven. Zuhause im Eigenheim sichert er dreiphasige Zuleitungen zur Unterverteilung in Garage, Carport und Werkstatt (etwa für Doppel-Wallboxen zum Laden von Elektro-Pkw oder Starkstromanschlüsse für Wohnmobil und Hobbywerkstatt), große elektronische Durchlauferhitzer für Badezimmer und Küche sowie Etagenverteiler für Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hausflur, Keller, Hobbyraum, Partyraum, Wintergarten, Terrasse und Garten dauerhaft sicher ab. Das halogenfreie Gehäuse in RAL 7035 widersteht Temperaturen von -25 bis +55 °C und bietet einen plombierbaren Schalthebel für sichere Wartungsarbeiten.
