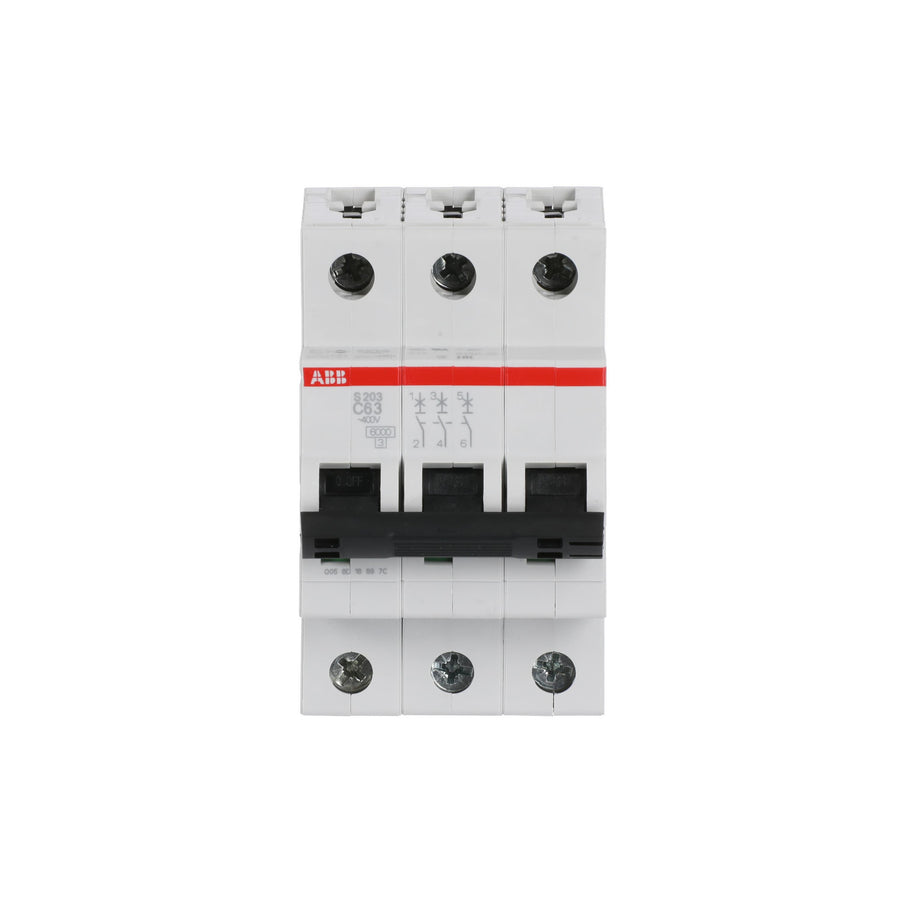

Der ABB Leitungsschutzschalter S203-C63 3-polig Charakteristik C 63 A 6 kA (Hersteller-Artikelnummer 2CDS253001R0634) bildet mit vollen 63 A Bemessungsstrom (bis zu 43,6 kW Anschlussleistung im symmetrischen 400-V-Drehstromnetz) die höchste Leistungsstufe der dreipoligen System pro M compact Baureihe S200 mit C-Charakteristik. Überall dort, wo dreiphasige Hauptleitungen, Hallen-Unterverteiler, 63-A-CEE-Drehstromsteckdosen oder große Maschinen- und Kompressoranlagen hohe Dauerströme mit ausgeprägten Einschaltstromspitzen verbinden, bietet dieses Reiheneinbaugerät mit 6 kA nach IEC/EN 60898-1 (sowie 10 kA Bemessungsgrenzschaltvermögen Icu bei 400/440 V AC und 20 kA bei 230 V AC nach IEC/EN 60947-2) kompromisslose Zuverlässigkeit – in Industrie, Gewerbe und Handwerk ebenso wie Zuhause im großzügigen Eigenheim, in der Garage, im Keller und in der Werkstatt.
Allpolige C-Charakteristik bei 63 A für schwere Drehstromlasten
Wenn große Drehstromverbraucher, Maschinengruppen, Kälteanlagen oder umfangreiche Unterverteilungen mit vielen elektronischen Netzteilen und Vorschaltgeräten zugeschaltet werden, treten hohe Einschaltströme auf. Die Auslösecharakteristik C hält den elektromagnetischen Schnellauslöser im Bereich des fünf- bis zehnfachen Bemessungsstroms (315 A bis 630 A) zurück und verhindert Fehlauslösungen im Normalbetrieb. Bei einem echten Kurzschluss oder einer Phasenüberlast entklinkt die interne Kopplung sofort alle drei Pole gemeinsam (Energiebegrenzungsklasse 3, Überspannungskategorie III mit 4 kV Stoßspannungsfestigkeit). Die Verlustleistung liegt bei 4,8 W pro Pol (14,4 W gesamt).
- Maximale 63-A-Drehstromleistung (C): 3-polig (3P), 63 A Bemessungsstrom, Charakteristik C, 400 V AC (bis 440 V AC / 125 V DC), 6 kA nach IEC/EN 60898-1 sowie 10 kA Icu / 7,5 kA Ics bei 400 V AC nach IEC/EN 60947-2.
- Kompakte 3-TE-Abmessungen (52,5 mm): 52,5 mm Baubreite (3 Teilungseinheiten), 88 mm Höhe, 69 mm Einbautiefe und 360 g Gewicht zur werkzeuglosen Schnappmontage auf 35-mm-DIN-Hutschienen nach EN 60715.
- Doppelstock-Zylinder-Hubklemmen bis 35 mm²: Berührungssichere IP20-Klemmen mit Hintersteckschutz für starre/mehrdrähtige Hauptleiter von 0,75 bis 35 mm² und flexible Leiter mit Aderendhülse bis 25 mm².
- Bi-direktionale Einspeisung & Schienenanschluss: Wahlweise Einspeisung von oben oder unten bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) und separate Kammer für 10-mm²-Phasenschienen.
- Echte Kontaktstellungsanzeige & Systemzubehör: Direkte Rot/Grün-Anzeige an der gekoppelten Schaltwippe, 10.000 elektrische / 20.000 mechanische Schaltspiele und seitliche Kopplung mit Hilfs-/Signalkontakten.
Sichere Klemmtechnik für 16-mm²- bis 35-mm²-Hauptleitungen
Bei 63 A Bemessungsstrom werden in Haupt- und Unterverteilungen starke Kupferquerschnitte von 16 mm², 25 mm² oder 35 mm² verarbeitet. Die patentierten Failsafe-Zylinder-Hubklemmen von ABB führen die abisolierten Aderenden dank Hintersteckschutz sicher in den Klemmkäfig und gewährleisten eine rüttelfeste Verbindung (5 g nach IEC/EN 60068-2-6). Seitlich lassen sich Hilfs- und Signalkontakte oder Arbeitsstromauslöser werkzeuglos aufrasten, um Auslösungen unmittelbar an eine zentrale Überwachung zu melden.
Für Gewerbehallen, Landwirtschaft und starke Verteilungen Zuhause
In Produktionsbetrieben, Schreinereien, Kfz-Werkstätten, Baustromverteilern und landwirtschaftlichen Betrieben sichert der ABB S203-C63 Unterverteiler und 63-A-CEE-Abgänge zuverlässig ab. Auch Zuhause im Eigenheim oder Mehrfamilienhaus übernimmt er zentrale Aufgaben: Ob als Vorsicherung für die Unterverteilung in Garage, Carport und großer Werkstatt (mit Starkstrommaschinen, Hebebühne und Ladepunkten für Pkw und Wohnmobil), für große Wärmepumpen- und Technikzentralen im Keller oder als übergeordneter Gruppenschutz für Etagenverteiler, die Küche, Badezimmer, Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hausflur, Hobbyraum, Partyraum, Wintergarten, Terrasse und Garten versorgen. Das schlagfeste, halogenfreie Gehäuse in Lichtgrau (RAL 7035) arbeitet zuverlässig bei Temperaturen von -25 bis +55 °C und lässt sich für Wartungsarbeiten sicher sperren.
