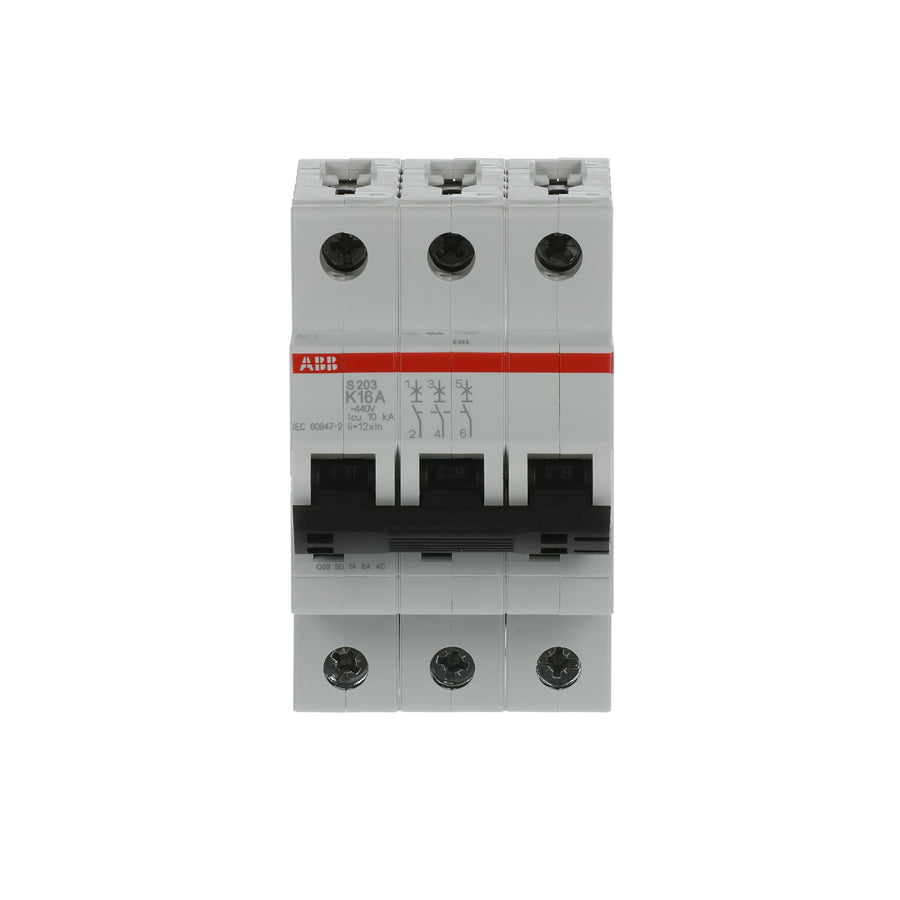

Der ABB Leitungsschutzschalter S203-K16 3-polig Charakteristik K 16 A 6 kA (Hersteller-Artikelnummer 2CDS253001R0467) aus der System pro M compact Baureihe S200 ist der Spezialist für 16-A-Drehstromkreise und 400-V-CEE-Maschinensteckdosen, an denen Elektromotoren, Kompressoren, Pumpen, Kreissägen oder Transformatoren mit extrem hohen Anlaufströmen betrieben werden. Mit 16 A Bemessungsstrom, der Kraft-Charakteristik K und 6 kA Bemessungsschaltvermögen (sowie 10 kA Bemessungsgrenzschaltvermögen Icu bei 400/440 V AC und 20 kA bei 230 V AC nach IEC/EN 60947-2) kombiniert das dreipolige Reiheneinbaugerät maximale Einschaltstromfestigkeit mit feinfühligem thermischen Überlastschutz – in Industrie, Handwerk und Baugewerbe ebenso wie Zuhause in der privaten Werkstatt, in der Garage, im Keller und im Garten.
Kraft-Charakteristik K bei 16 A für schwer anlaufende 400-V-Verbraucher
Wenn ein 400-V-Drehstrommotor oder Kolbenkompressor unter Last anläuft, kann der Einschaltstrom kurzzeitig das zehn- bis zwölffache des Nennstroms erreichen und selbst einen C16-Automaten zum Auslösen bringen. Die K-Charakteristik des S203-K16 legt die magnetische Kurzschlussauslösung gezielt auf das acht- bis vierzehnfache des Bemessungsstroms (128 A bis 224 A), sodass hohe Anlaufspitzen sicher überbrückt werden. Gleichzeitig reagiert der thermische Bimetallauslöser im engen Bereich des 1,05- bis 1,2-fachen Nennstroms und schützt Motorwicklungen sowie 1,5-mm²- oder 2,5-mm²-Drehstromleitungen frühzeitig vor Überhitzung. Bei Kurzschluss oder Phasenüberlast schalten alle drei Pole gemeinsam mit Energiebegrenzungsklasse 3 ab; die Verlustleistung liegt bei 2,0 W pro Pol (6,0 W gesamt).
- Motorschutzgerechte K-Charakteristik: 3-polig (3P), 16 A Bemessungsstrom, Charakteristik K (magnetisch 8–14 x In), bis 440 V AC, 6 kA sowie 10 kA Icu / 7,5 kA Ics bei 400 V AC nach IEC/EN 60947-2, Verlustleistung 6,0 W gesamt.
- Kompakte 3-TE-Bauweise (52,5 mm): 52,5 mm Baubreite (3 Teilungseinheiten), 88 mm Höhe, 69 mm Einbautiefe und 345 g Gewicht zur werkzeuglosen Schnappmontage auf 35-mm-DIN-Hutschienen nach EN 60715.
- Patentierte Doppelstock-Zylinder-Hubklemmen: Berührungssichere IP20-Klemmen mit Hintersteckschutz für gleichzeitige Aufnahme von 10-mm²-Phasenschienen und Leitern von 0,75 bis 35 mm² (flexibel bis 25 mm²).
- Bi-direktionale Einspeisung & Rüttelfestigkeit: Wahlweise Einspeisung von oben oder unten bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) und 5 g Schwingungsfestigkeit.
- Hohe Lebensdauer & Systemzubehör: 20.000 elektrische und 20.000 mechanische Schaltspiele, echte Rot/Grün-Kontaktstellungsanzeige am Kipphebel und seitliche Kopplung mit Hilfs-/Signalkontakten.
Schnelle Reihenmontage im Maschinen- und Unterverteiler
Für Elektroinstallateure und Schaltschrankbauer lässt sich der ABB S203-K16 dank identischer Abmessungen und Doppelstockklemmen direkt neben S200-Standardautomaten auf einer gemeinsamen dreiphasigen Phasenschiene montieren. Die getrennten Klemmkammern verhindern zuverlässig das Hinterstecken von Leitern, und seitlich aufrastbare Signalkontakte oder Hilfsschalter melden jede Auslösung sofort an die übergeordnete Steuerung oder Störmeldeeinheit. Alle Kennwerte sind abriebfest per Laser auf die Gehäusefront gedruckt.
Perfekt für Gewerbe, Handwerk und 16-A-CEE-Steckdosen Zuhause
Ob für Werkzeugmaschinen, Lüftungs- und Kälteanlagen, Hebebühnen oder Pumpen im Gewerbe oder für die rote 16-A-CEE-Kraftsteckdose Zuhause im Eigenheim: Der K16-Drehstromautomat macht Schluss mit lästigen Anlauf-Auslösungen. Er sichert Brennholz-Kreissäge, Holzspalter, Drehstrom-Kompressor, Schweißgerät und Pkw-Hebebühne für Hobbyschrauber in Werkstatt, Garage, Hobbykeller und Hof (auch für Wartungsarbeiten am Wohnmobil) ebenso souverän ab wie Wärmepumpen und Hebeanlagen im Keller oder Unterverteilungen für Küche, Badezimmer, Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hausflur, Wintergarten, Terrasse und Garten. Das schlagfeste Gehäuse in Lichtgrau (RAL 7035) erfüllt Überspannungskategorie III (4 kV Stoßspannungsfestigkeit) und arbeitet zuverlässig bei Temperaturen von -25 bis +55 °C.
